Сборка компьютера приносит массу удовольствия ровно до момента подключения передней панели. Мелкие контакты, непонятные аббревиатуры и страх повредить материнскую плату могут остановить малоопытного пользователя. В этом материале расскажем, как подключить переднюю панель и ничего не сломать.

Что такое передняя панель корпуса и зачем её подключать

Передняя панель — это главный блок управления компьютером. В отличие от старых систем стандарта AT, современные кнопки не обрывают силовую сеть 220 В. Они подают слаботочные сигналы на мультиконтроллер. Их подключение необходимо для запуска системы, безопасного принудительного прерывания работы и комфортного использования периферийных устройств.

Какие разъемы есть на передней панели

Передняя панель корпуса (Front Panel I/O) — это выносной интерфейсный модуль, который обеспечивает эргономичное взаимодействие пользователя с компьютером.

Подключение этого модуля решает три главные задачи:

  • Включение и принудительная перезагрузка системы через кнопки Power («Включение» или «Питание») и Reset («Сброс» или «Перезагрузка»);
  • Визуальный мониторинг состояния компьютера с помощью индикаторов питания и активности накопителей;
  • Удобная коммутация периферийных устройств (накопители USB, наушники и микрофоны) без необходимости доступа к задней панели материнской платы.

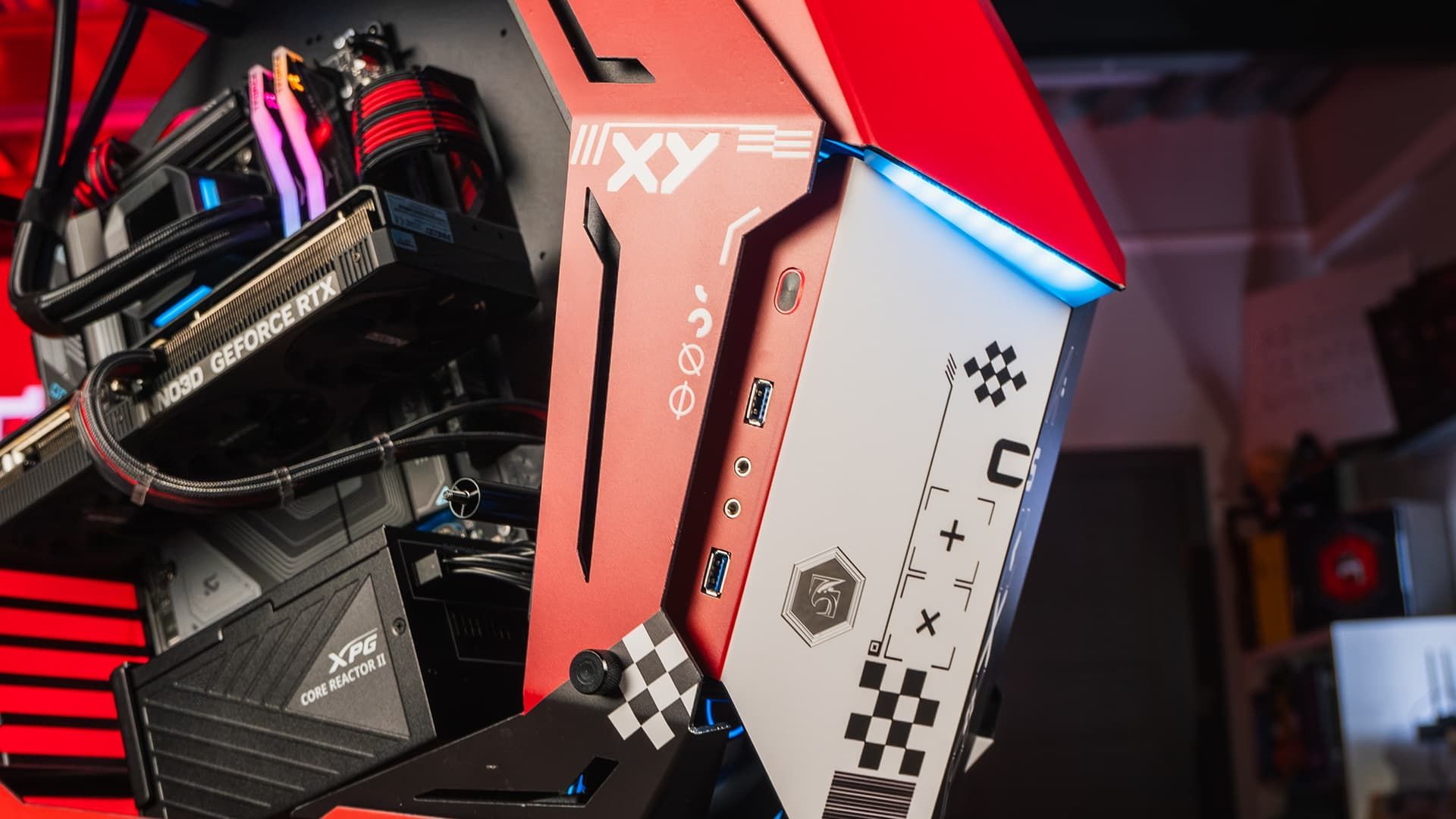

Передняя панель корпуса

Подготовка к подключению передней панели

Никогда не проводи сборку под напряжением! Обязательно нужно обесточить блок питания, вынув кабель из розетки. Это на сто процентов исключит короткое замыкание на материнской плате. В противном случае возможна поломка.

Необходимые инструменты

  1. Пинцет с антистатическим покрытием. Инструмент с тонкими, слегка загнутыми губками позволяет надежно захватывать пластиковые коннекторы и точно устанавливать их на контактные гребёнки материнской платы.
  2. Источники направленного освещения. Для комфортной работы нужен налобный фонарик или компактный светильник на гибкой ножке, который поможет осветить слепые зоны в нижней части корпуса.
  3. Антистатический браслет (опционально, но рекомендуется). Снимает статический заряд с тела, предотвращая пробой при случайном касании компонентов платы.

Где найти схему подключения

Лучший гайд — это инструкция материнской платы. Точная схема подключения всегда находится в разделе System Panel Header. На самом текстолите нужно искать выгравированную надпись F_PANEL или JFP1 (обычно в правом нижнем углу).

Front I\O Pins

Подключение кнопок и индикаторов

На этом этапе критически важны маркировка контактов и знание базовой физики.

  • Кнопка перезагрузки (RESET SW) и кнопка включения (POWER SW) работают как простейшие механические переключатели. Для них полярность не имеет абсолютно никакого значения. Их можно смело подключать любой стороной — всё будет работать;
  • Индикатор питания (Power led) и индикатор активности диска (HDD led) — это диоды. Ток в них проходит строго в одном направлении, поэтому важная полярность Здесь на помощь приходит цветовая кодировка: провод в яркой изоляции (зачастую красный) — это всегда положительный контакт (+), а белый или чёрный провод — отрицательный контакт (-).
Маркировка кабеля Назначение коннектора Полярность Стандартное расположение в разъёме (9-pin)
POWER SW Кнопка включения Не важна Верхний ряд, контакты 3 и 4 (счёт слева направо)
RESET SW Кнопка перезагрузки Не важна Нижний ряд, контакты 3 и 4
POWER LED + Индикатор питания (+) Важна (+) Верхний ряд, контакт 1 (крайний левый)
POWER LED - Индикатор питания (-) Важна (-) Верхний ряд, контакт 2
HDD LED + Индикатор диска (+) Важна (+) Нижний ряд, контакт 1 (крайний левый)
HDD LED - Индикатор диска (-) Важна (-) Нижний ряд, контакт 2

Распиновка основных разъёмов передней панели

Иногда в комплекте с платой идёт спикер. Он издаёт звуковые коды при старте системы. Его подключают в отдельный 4-пиновый разъём (красный провод к пину +5V). Подключать спикер необязательно.

Подключение USB-портов передней панели

Штырьковый разъём USB 2.0 состоит из 9 пинов с одним «глухим» ключом. Перепутать сторону физически невозможно. Достаточно подключить штекер до лёгкой фиксации.

Массивный кабель USB 3.0 (19 контактов) требует ювелирной точности. Штырьки на материнской плате очень тонкие. Вставлять коннектор следует строго перпендикулярно, без раскачиваний, чтобы не погнуть сигнальные линии.

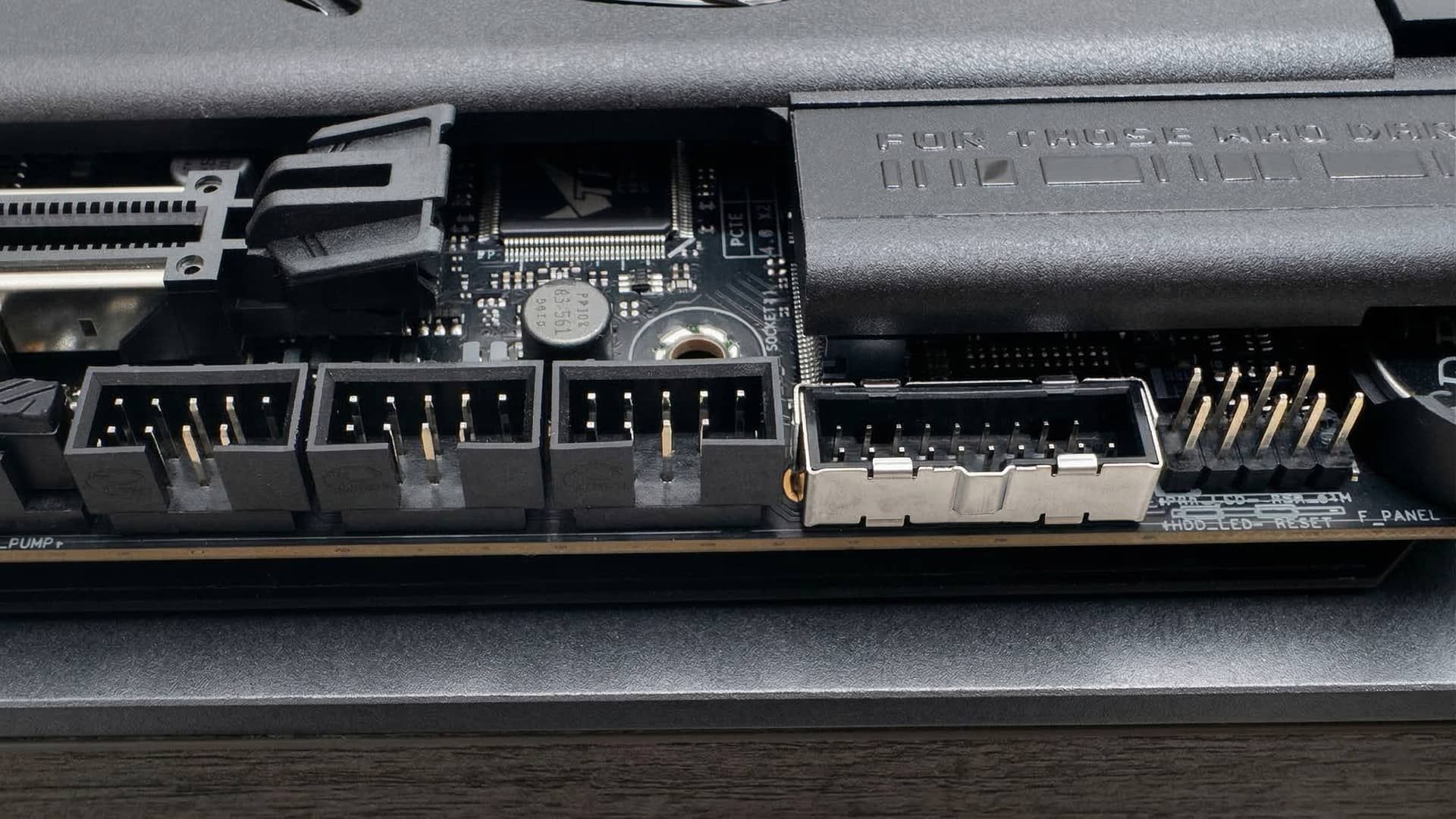

USB 3.0 and USB 2.0 Headers

3 разъема USB 2.0 и 1 USB 3.0

Подключение аудиоразъёмов передней панели

Коннектор HD AUDIO для наушников и микрофона визуально похож на USB 2.0, но пустой «ключ» у него расположен в другом месте — это четвёртый контакт по счёту. Эта хитрая особенность гарантирует, что пользователь не сожжёт аудиокодек. Соответствующий штырьковой разъём чаще всего находится в левом нижнем углу материнской платы.

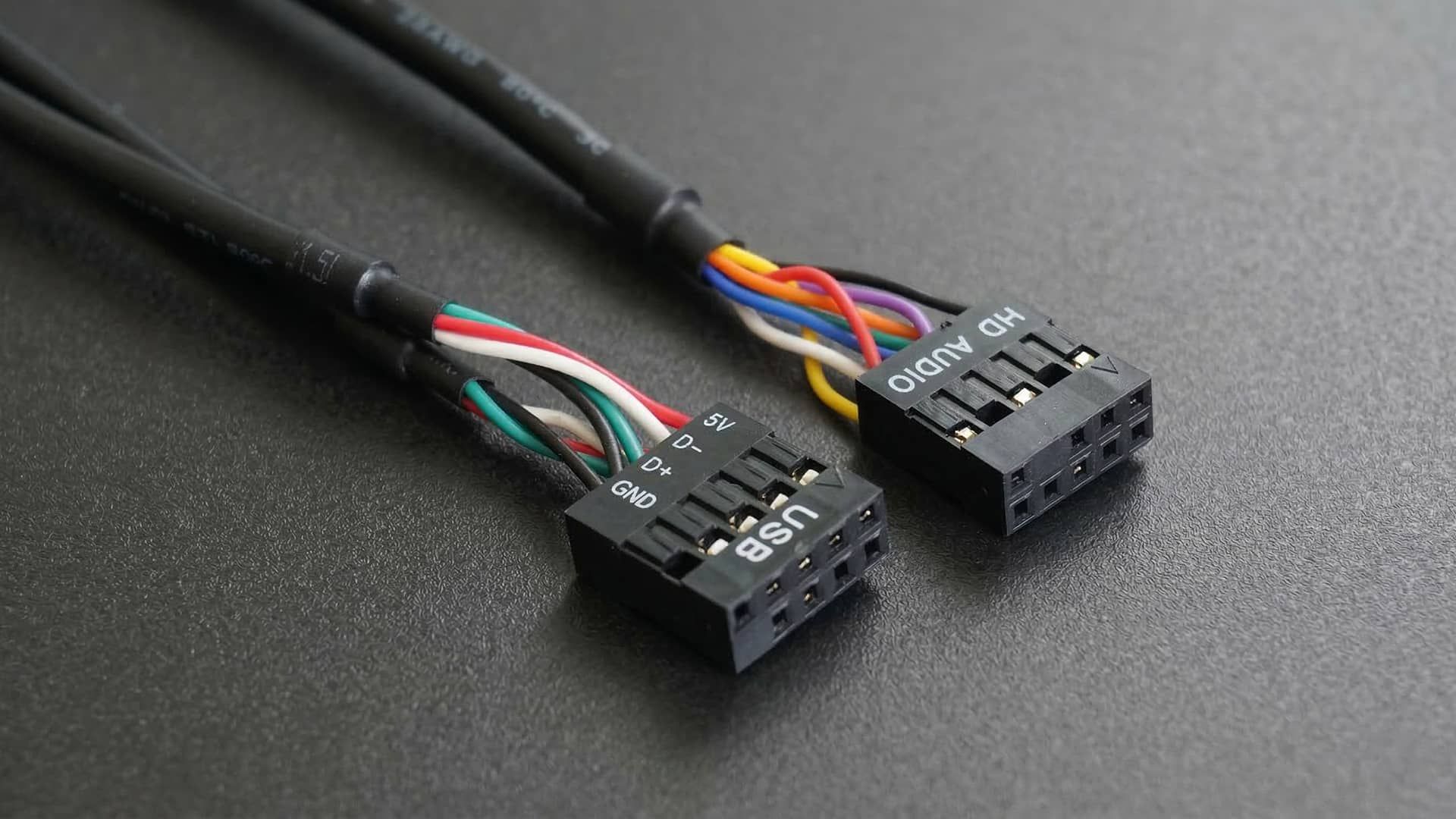

HD AUDIO and USB 2.0

Дополнительные разъёмы передней панели

Подключение кард-ридера

Кард-ридер в корпусе работает как обычный USB-концентратор. Его провод вставляется в любую свободный 9-контактный разъём USB 2.0 ровно также, как USB-порты передней панели.

Подключение дополнительных вентиляторов

Охлаждающие кулеры в корпусе лучше подсоединять напрямую к материнской плате (к 3- или 4-контактным разъёмам SYS_FAN). Это позволит системе интеллектуально управлять скоростью вращения лопастей.

RGB-подсветка и контроллеры

Здесь нужно соблюдать предельную внимательность! Аналоговая 12V RGB (4-pin) и адресуемая 5V ARGB (3-pin) — несовместимые стандарты. Если силой вставить коннектор 5V в разъём 12V на материнской плате, светодиодная лента мгновенно задымится и выйдет из строя. Подробнее про RGB-подсветку мы рассказывали в этом материале.

Частые ошибки при подключении передней панели

ПК не подаёт признаков жизни. Скорее всего ты просто промахнулся пинами, и POWER SW подключен к другим контактам.

Не светятся диоды. Неправильно соблюдена полярность. Достаточно снять коннектор и перевернуть его на 180 градусов.

Нет звука в наушниках. Штекер HD AUDIO не дожат до конца.

Проверка правильности подключения

Для проверки правильности подключения применяется метод замыкания контактов:

  • Сначала необходимо отсоединить коннектор POWER SW от материнской платы;
  • Затем нужно аккуратно коснуться металлической отвёрткой одновременно двух штырьков PWRBTN и GND.

Если комплектующие исправны, система мгновенно стартует и вентиляторы начинают вращаться. Аналогичным образом можно проверить контакты перезагрузки (RESET SW).

Работу светодиодных индикаторов (LED) легко проверить сразу после запуска: если они не светятся, это указывает на ошибку в полярности. В таком случае достаточно снять коннектор, развернуть его на 180 градусов и надеть обратно.

Часто задаваемые вопросы (FAQ)

1. Что будет, если перепутать полярность LED?
Ничего страшного не произойдёт. Ток просто не пойдёт в обратном направлении. Диод не перегорит, короткого замыкания не случится, но индикатор светиться не будет. Просто переверни коннектор.
2. Можно ли подключать переднюю панель при включенном ПК?
Категорически нельзя! Спецификации ATX строго запрещают горячее подключение внутренних интерфейсных разъёмов. Любые манипуляции с гребёнками контактов необходимо проводить исключительно после полного обесточивания системы.
3. Обязательно ли подключать все разъёмы передней панели?
Нет. Для запуска ПК достаточно подключить только один коннектор — POWER SW. Индикаторы загрузки, диоды, аудиопорты и дополнительные выходы USB подключаются только по желанию.
4. Что делать, если на материнской плате нет нужного разъёма?
Можно использовать платы расширения. В слоты PCI-Express легко докупить платы с разъёмами Type-C или USB 3.0. Также существуют удобные внутренние разветвители.
5. Можно ли использовать переходники для USB 3.0 → USB 2.0?
Да. Специальный адаптер легко соединит кабели. Но важно помнить: визуально это будет синий порт USB 3.0, а его скорость и сила тока снизятся до характеристик стандарта USB 2.0.

Итог

Подключение передней панели корпуса — финальный и важнейший шаг в создании надёжного компьютера. Главный секрет успеха кроется во внимательности и строгом следовании инструкции к материнской плате. Достаточно аккуратно подсоединить коннекторы кнопок, соблюсти правильную полярность светодиодов и надёжно зафиксировать кабели USB и HD Audio. После этих простых действий система сразу оживёт.

Этот процесс требует немного терпения, но результат в виде стабильно работающего компьютера полностью окупает все усилия. А если кропотливая работа с мелкими проводами не вызывает энтузиазма, инженеры DigitalRazor возьмут эту задачу на себя и соберут идеальный ПК.
