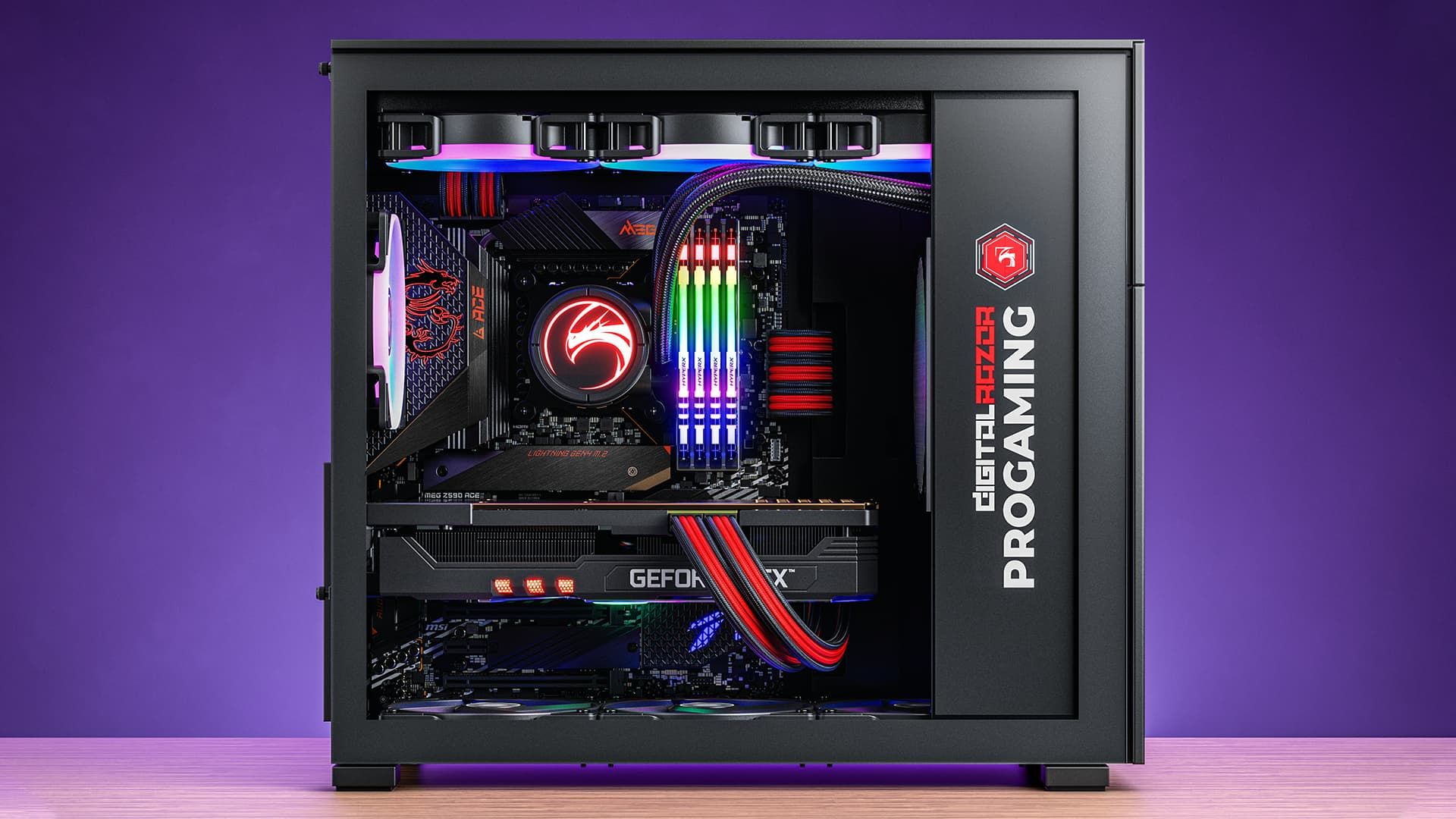

Кабель-менеджмент в ПК: как правильно и красиво уложить провода в системном блоке

В этом гайде расскажем, как правильно организовать провода внутри корпуса компьютера, чтобы не мешать охлаждению и не создавать лишний хаос. Ты узнаешь, какие кабели прокладывать в первую очередь, как использовать отверстия и кабель-каналы и какие ошибки чаще всего допускают при сборке.

Хороший кабель-менеджмент давно перестал быть просто капризом для красоты. Вспомни старые компьютеры. Внутри корпуса обычно лежал жуткий клубок из широких шлейфов и длинных хвостов блока питания. Тогда мы хотели только одного: чтобы эти провода случайно не попали в лопасти вентилятора.

Современный мощный системный блок напоминает высокотехнологичный прибор, где каждая деталь требует идеального порядка. Прокладка кабелей требует отдельного навыка и объединяет в себе электрику, правильный обдув и стильный дизайн.

Введение: что такое кабель-менеджмент и зачем он нужен

Кабель-менеджмент — это грамотная укладка и фиксация проводов внутри корпуса компьютера.

Он не творит чудес с охлаждением. Но если провода висят перед вентиляторами или перекрывают видеокарту, они мешают воздушному потоку. Аккуратная укладка освобождает пространство внутри корпуса и помогает вентиляторам работать эффективнее.

Есть и практическая польза. Когда внутри порядок, легче чистить компьютер, менять комплектующие или добавлять новые. Не нужно распутывать клубок проводов и тянуть кабели через всю систему.

И ещё один момент — безопасность. Закреплённые кабели не попадают в вентиляторы, они меньше вибрируют и не перегибаются у коннекторов. В итоге система работает спокойнее и служит дольше.

Подготовка к укладке кабелей: что нужно знать

Выбор корпуса

Хорошая сборка начинается ещё до установки комплектующих. Сначала нужно всё продумать и подобрать подходящий корпус.

Размеры корпуса. По размерам корпуса делят на три категории:

Сравнительная таблица размеров корпусов особенностей кабель-менеджмента

Пространство за поддоном материнской платы. Посмотри, сколько там свободного места. Желательно, чтобы было хотя бы 15–20 мм. Тогда за поддон спокойно поместятся толстые кабели питания, и боковая крышка закроется без усилий.

Корпуса со стеклянной панелью. Если у корпуса стеклянная боковая стенка, порядок внутри становится особенно важным. Всё, что находится внутри системы, будет видно. Чем аккуратнее уложены кабели, тем чище выглядит сборка.

Отверстия и кабель-каналы. Хорошие корпуса оснащают прорезями вокруг материнской платы. Через них удобно выводить кабели питания процессора, видеокарты и самой платы. Часто такие отверстия закрывают резиновыми уплотнителями. Они делают внутреннее пространство аккуратнее и защищают оплётку проводов от повреждений о края металла.

Отсек блока питания. Во многих современных корпусах для блока питания предусмотрен отдельный отсек. Он скрывает лишние провода и оставляет на виду только те кабели, которые идут к комплектующим. Благодаря этому внутри корпуса легче поддерживать порядок, а сборка выглядит аккуратнее.

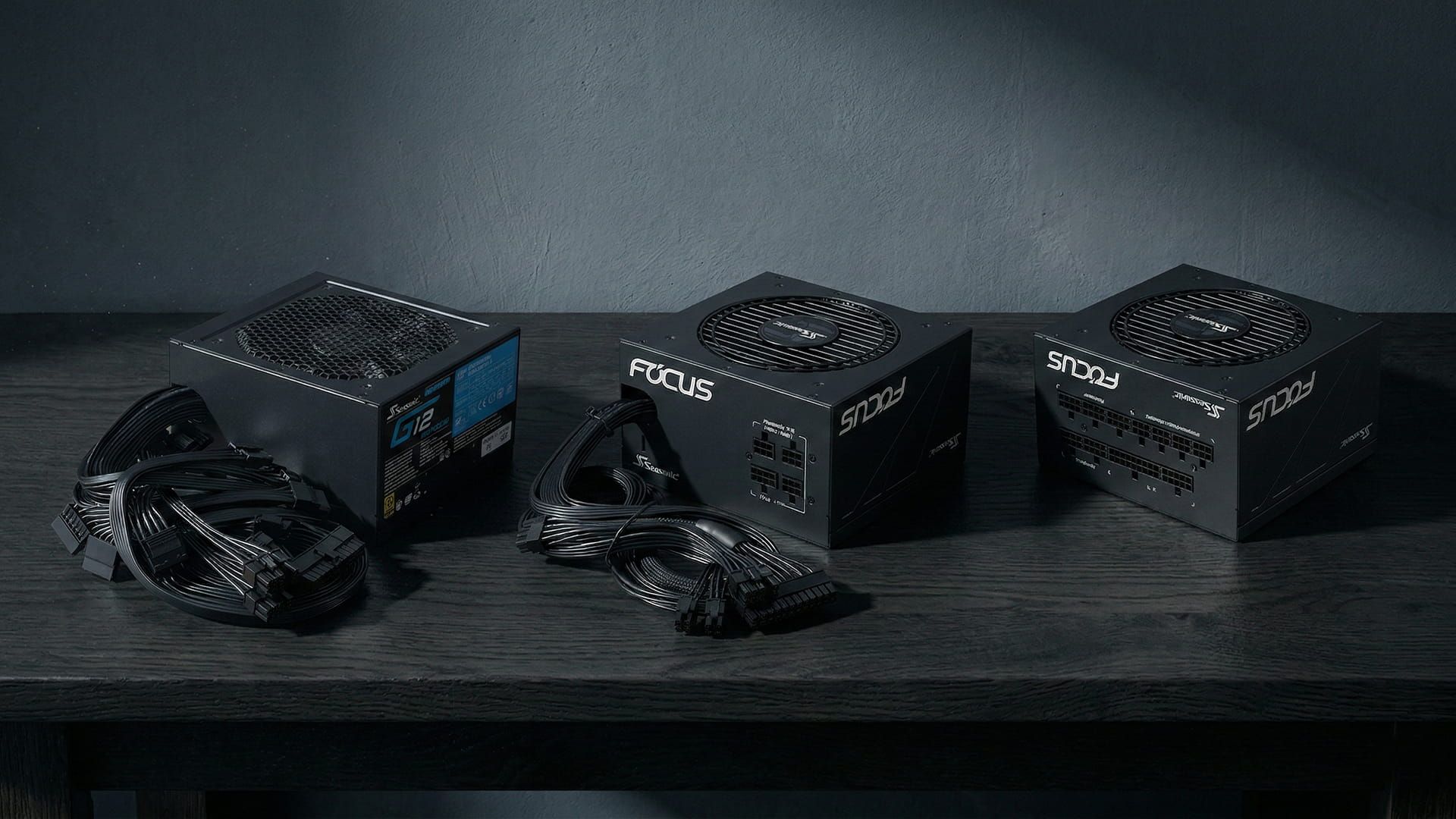

Выбор блока питания (модульный или немодульный)

Дешёвые блоки питания с несъёмными кабелями сильно усложняют укладку проводов. От блока выходит целый пучок шлейфов, и часть из них тебе просто не нужна. В итоге лишние кабели приходится прятать в корпусе или складывать в отсеке для накопителей.

Гораздо удобнее использовать модульный блок питания. У него кабели подключаются отдельно, поэтому ты ставишь только те провода, которые нужны для твоей сборки. В корпусе становится меньше лишних кабелей, и навести порядок гораздо проще.

Если собираешь систему с современной мощной видеокартой, лучше выбрать блок питания стандарта ATX 3.0. У таких моделей есть нативный разъём 12VHPWR, поэтому видеокарту можно подключить напрямую.

Это избавляет от громоздких переходников и делает сборку аккуратнее. К тому же переходники для мощных видеокарт лучше не использовать из соображений безопасности. Дополнительные соединения могут перегреваться и создавать проблемы с питанием. Нативный кабель от блока питания работает надёжнее и безопаснее.

Кабели

Перед сборкой убедись, что у тебя есть все нужные кабели:

• 24-pin ATX — основное питание материнской платы;
• 8-pin EPS — питание процессора (на мощных платах может быть 8+8 pin);
• 12VHPWR, 12V-2×6, PCIe 6+2 pin — питание видеокарт;
• SATA Power — питание SSD, HDD;
• PWM 4-pin, DC 3-pin — питание и управление корпусными вентиляторами.

Инструменты и материалы для кабель-менеджмента

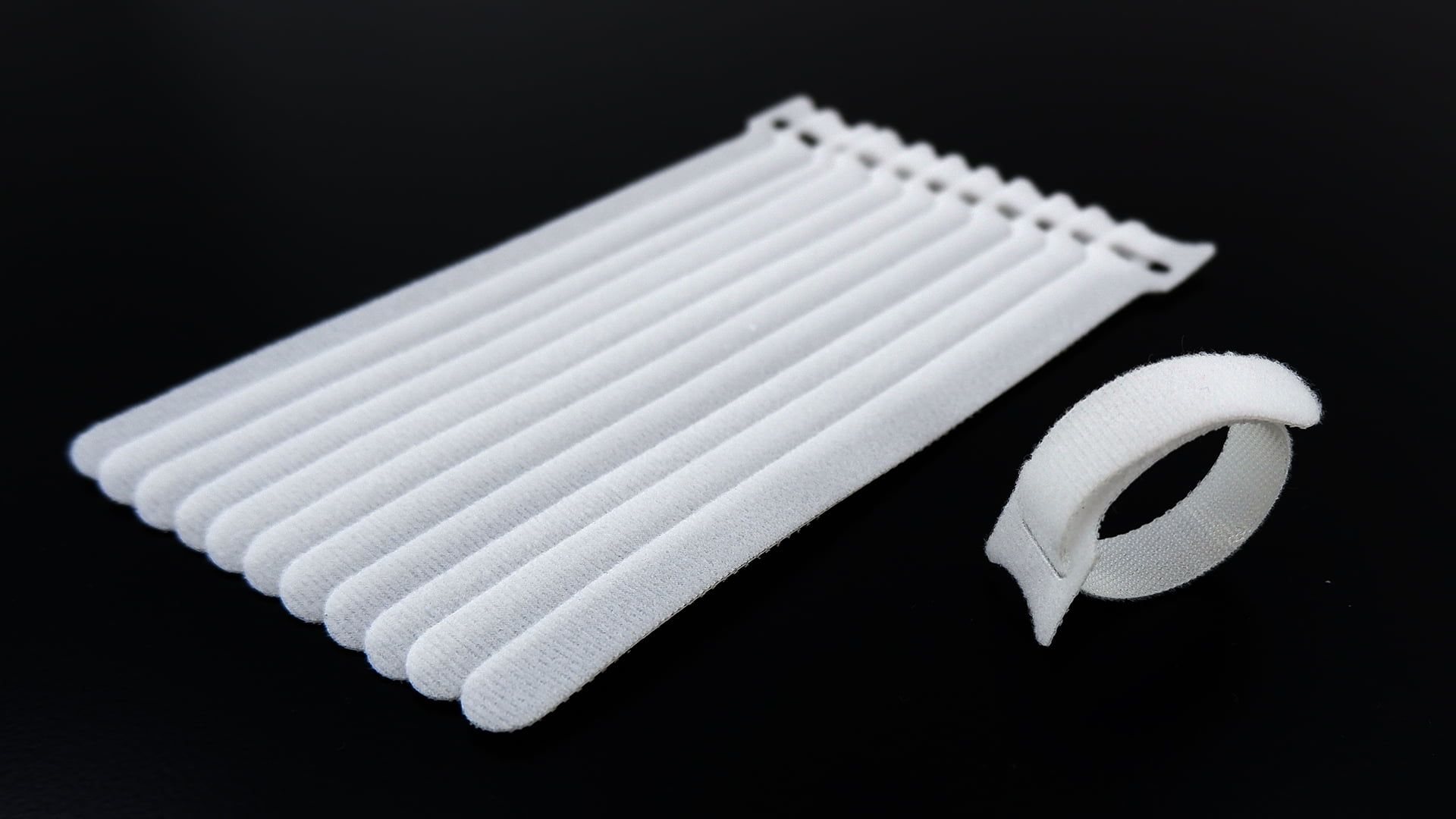

Многоразовые стяжки на липучках (Velcro). Удобны для формирования крупных жгутов кабелей. Их легко расстегнуть и добавить новый провод при модернизации системы.

Нейлоновые кабельные хомуты. Подходят для окончательной фиксации кабелей за поддоном материнской платы или в узких местах корпуса.

Бокорезы или кусачки. Помогут аккуратно обрезать хвосты нейлоновых стяжек заподлицо, чтобы не оставались острые края.

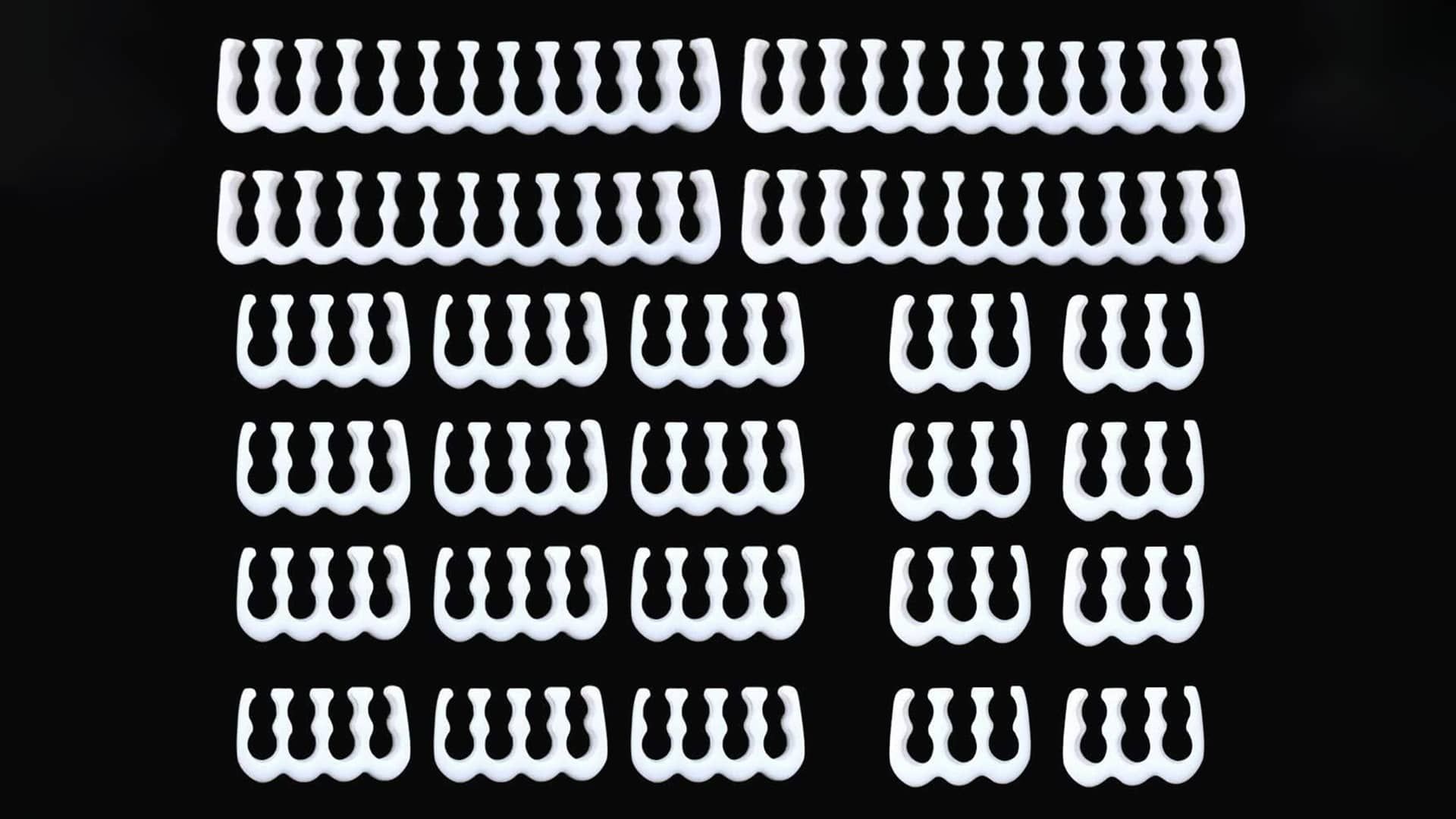

Кабельные гребни (cable combs). Нужны для аккуратной укладки кабелей блока питания и помогают выровнять провода параллельно.

Такого набора достаточно, чтобы аккуратно разложить кабели и зафиксировать их внутри корпуса без лишних усилий.

Инструкция: как уложить кабели в системном блоке

Теперь разберёмся, как уложить кабели аккуратно и без хаоса. Тут важно одно правило — не спеши. Хорошая укладка проводов требует времени. Даже опытные сборщики спокойно тратят на это несколько часов, чтобы всё получилось ровно, красиво и удобно.

Шаг 1: Подготовка и черновая прокладка

Сначала полностью разбери корпус. Сними боковые панели и вытащи пылевые фильтры — так будет удобнее работать. После этого установи блок питания на своё место.

Перед установкой материнской платы приложи её к задней стенке корпуса и посмотри, какие отверстия она перекроет, а через какие можно будет провести кабели. Это поможет сразу понять, где лучше прокладывать провода.

Дальше займись кабелем питания процессора. Его лучше прокладывать в самом начале. Кабель идёт от блока питания к верхнему левому углу материнской платы.

Сразу проведи его через отверстие в корпусе, которое находится рядом с этой зоной. Сделай это до установки материнской платы.

Шаг 2: Подключение материнской платы

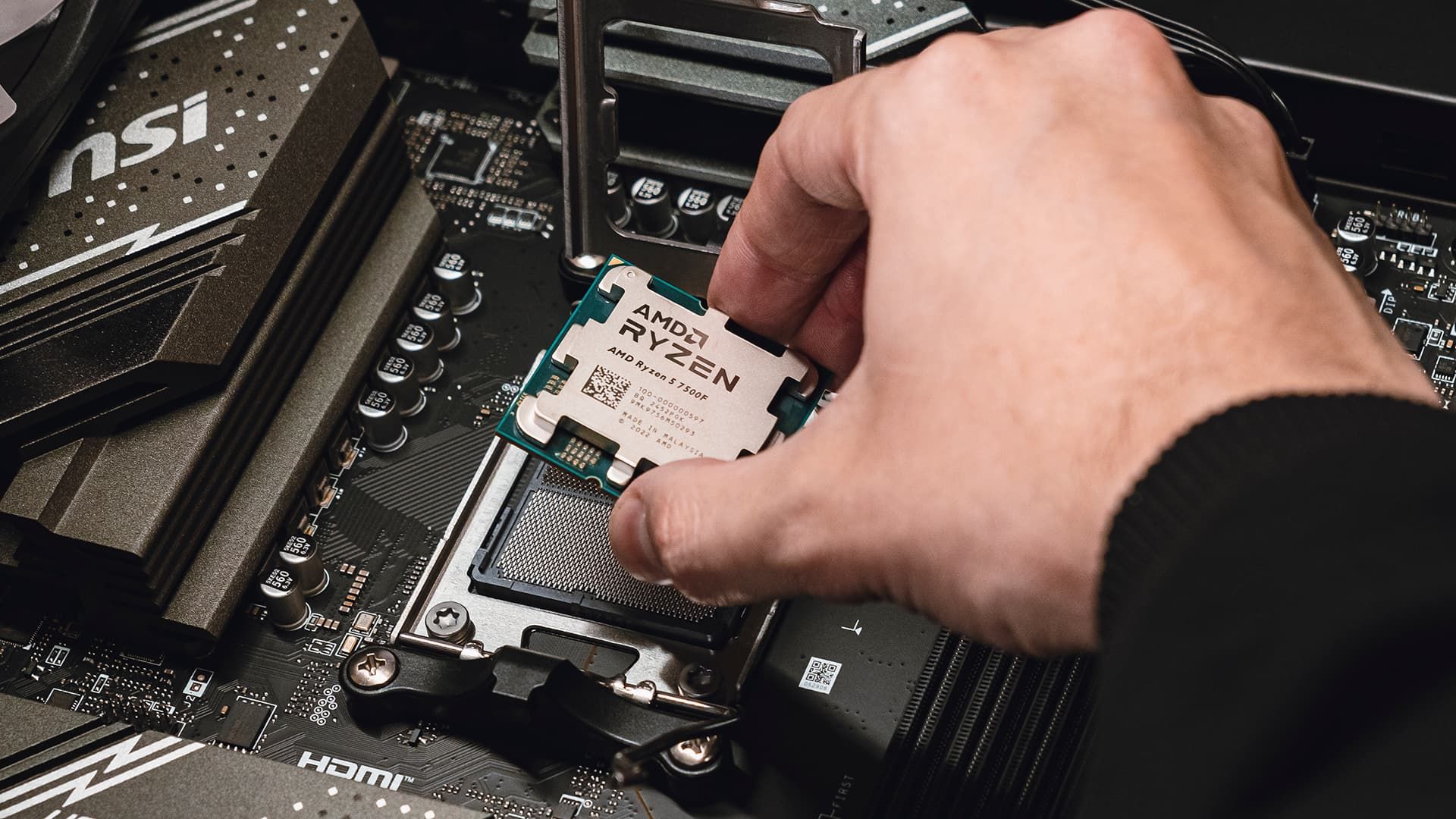

Перед закреплением материнской платы в корпус, установи процессор, ОЗУ и накопители M.2.

Кабель питания 24-pin ATX — самый толстый и жёсткий провод в системе. Выведи кабель из-за поддона через отверстие, которое находится напротив разъёма питания на материнской плате. Обычно там стоит резиновая вставка, поэтому провод выходит аккуратно и не трётся о металл корпуса.

Подведи кабель к разъёму плавной дугой. Не сгибай его под острым углом у самого коннектора. Сильный перегиб создаёт нагрузку на разъём и со временем может ослабить контакт.

Лишнюю длину не оставляй внутри основного пространства корпуса. Убери её за поддон и аккуратно уложи в кабель-канале за задней стенкой. Так внутри системы останется больше свободного пространства для воздуха и других кабелей.

Шаг 3: Провода передней панели и вентиляторы

Теперь разберись с вентиляторами. Если они поддерживают последовательное подключение (daisy-chain), можно соединить их между собой и вывести один кабель на материнскую плату. Если такой функции нет, удобно использовать PWM-хаб для вентиляторов.

Размести хаб за поддоном материнской платы и подключи к нему кабели вентиляторов. Так все тонкие провода собираются в одном месте, а вокруг материнской платы остаётся меньше лишних кабелей.

Шаг 4. Подключение накопителей

С SSD всё просто. Многие корпуса позволяют закрепить их за поддоном материнской платы, за боковой стенкой. Там есть специальные площадки. Это удобно: накопитель скрыт, а кабели сразу уходят за поддон.

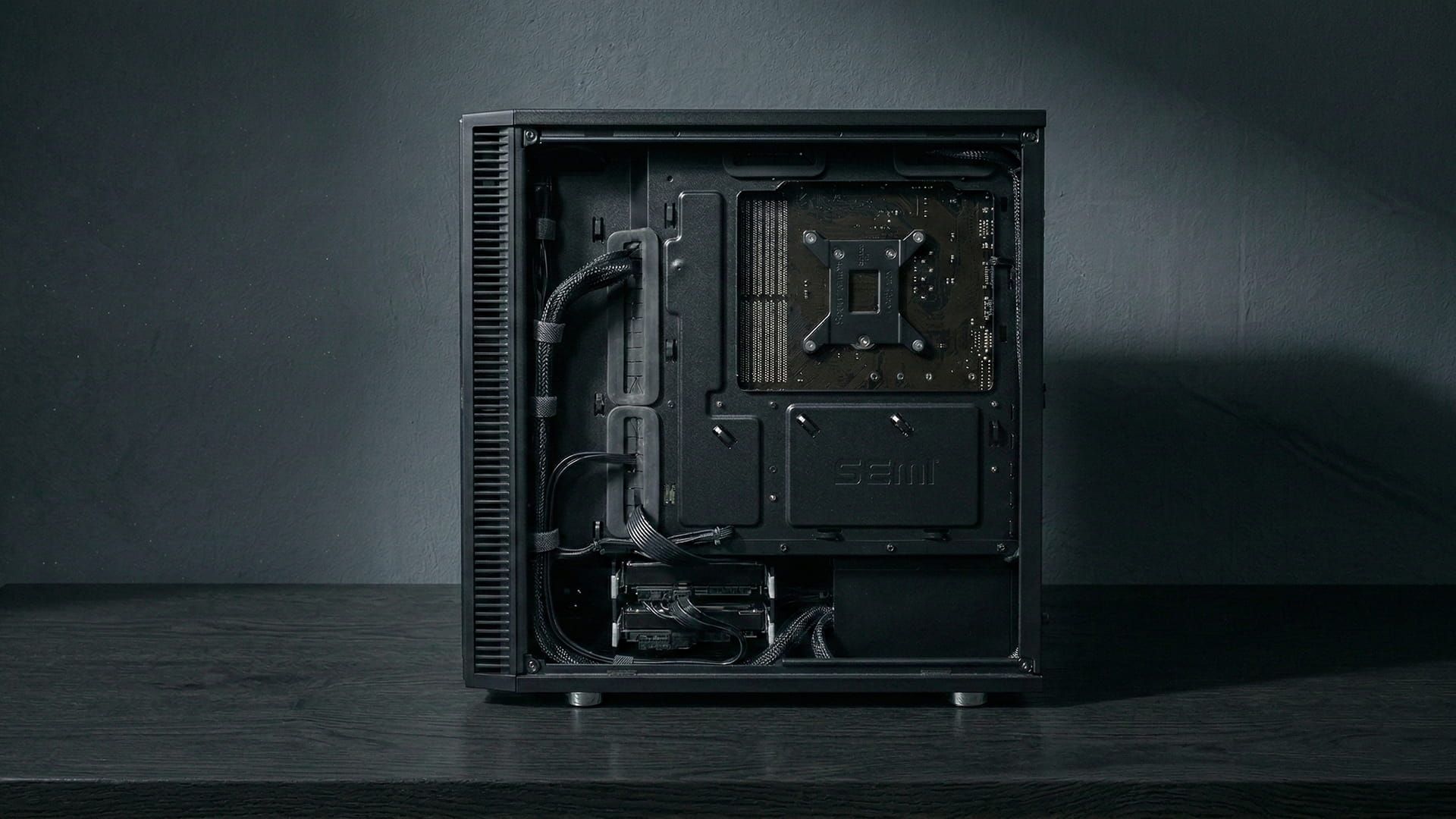

HDD обычно устанавливают в корзины или салазки в нижней части корпуса. Вставь диск в рамку и задвинь её в отсек.

К каждому накопителю подключи два кабеля: SATA-питание от блока питания и SATA-кабель данных к материнской плате. Сразу направляй провода к отверстиям за поддоном, чтобы они не висели в основной части корпуса.

Шаг 5: Провода фронтальной панели

Здесь начинается самая мелкая и кропотливая часть работы. Кабели передней панели идут от верхней части корпуса к материнской плате. Это разъёмы F_PANEL, USB, Type-C и HD Audio.

Толстый кабель USB 3.0 довольно жёсткий, поэтому подводи его к разъёму прямо, без сильных изгибов. Так он легче встанет на место и не будет давить на порт. Тонкие провода от кнопки питания, перезагрузки и индикаторов можно аккуратно собрать вместе и провести вдоль нижней кромки платы. Так они почти не будут заметны.

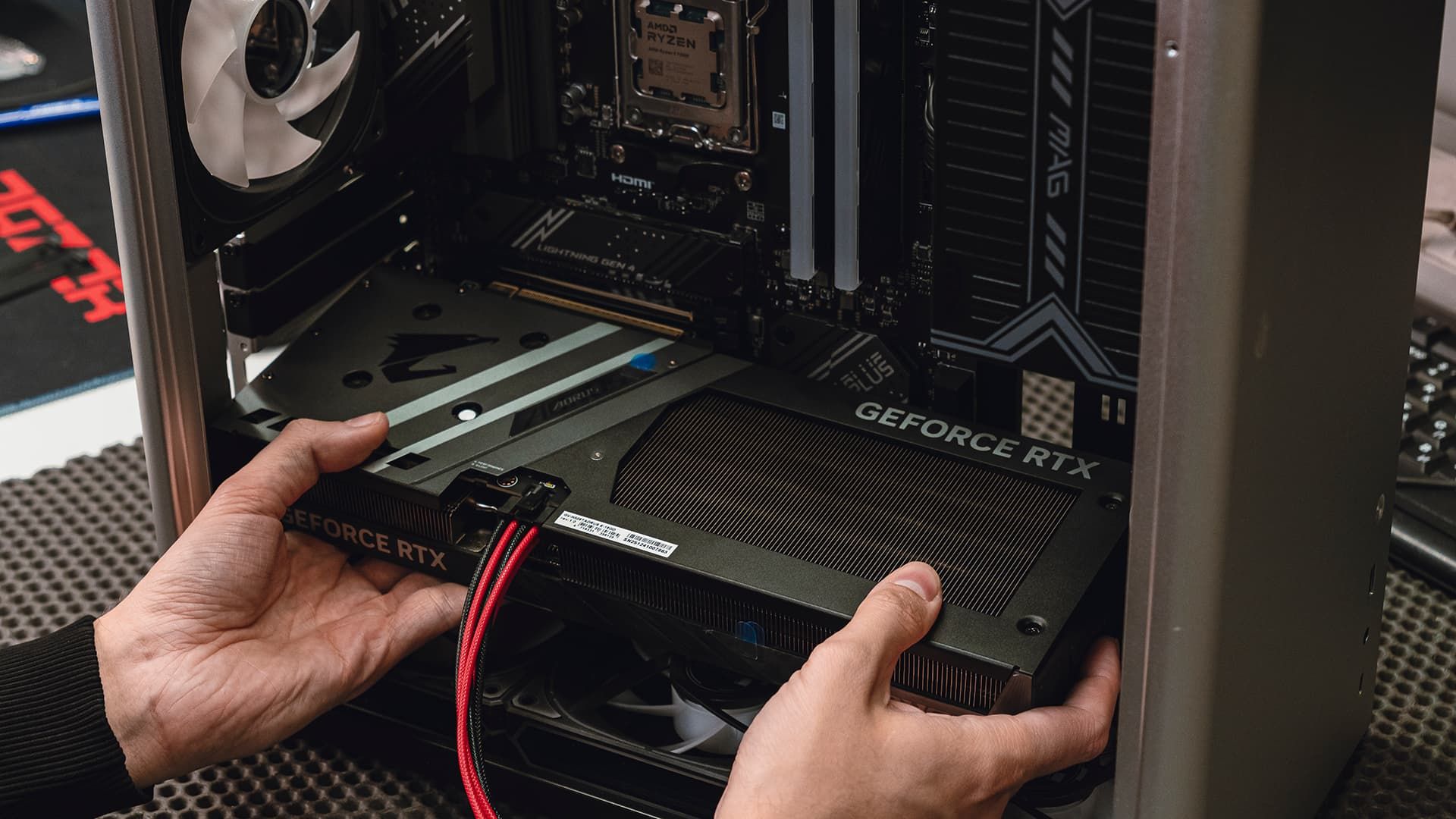

Шаг 6: Подключение видеокарты

Лучше выводить кабели снизу, через отверстия рядом с кожухом блока питания. Если корпус позволяет, можно провести их сбоку и аккуратно подвести к разъёмам видеокарты ровной линией. Так провода не будут висеть в центре корпуса и мешать потоку воздуха. Не сгибай провод слишком близко к разъёму. Оставь прямой участок хотя бы 3–4 сантиметра от коннектора.

Шаг 7: Фиксация и скрытая укладка за задней стенкой

Переверни корпус и посмотри на сторону за поддоном материнской платы. Здесь проходит вся скрытая проводка. Удобно представить её как дерево.

Сначала уложи основные кабели — самые толстые. Это питание 24-pin для материнской платы и кабели питания видеокарты. Проведи их по центральному кабель-каналу и закрепи их хомутами или стяжками.

Теперь добавляй более тонкие провода: SATA-кабели, провода от вентиляторов, аудио и другие мелкие линии. Подводи их к основному жгуту и фиксируй нейлоновыми стяжками. Так все кабели собираются в одну аккуратную линию.

Следи, чтобы провода не пересекались крест-накрест и не накладывались друг на друга. Лучше укладывать их в один слой. Если собрать толстый «комок», боковая крышка может просто не закрыться.

Продвинутые техники кабель-менеджмента

Когда базовая укладка готова, можно заняться деталями. Несколько простых приёмов помогут сделать сборку ещё аккуратнее и удобнее.

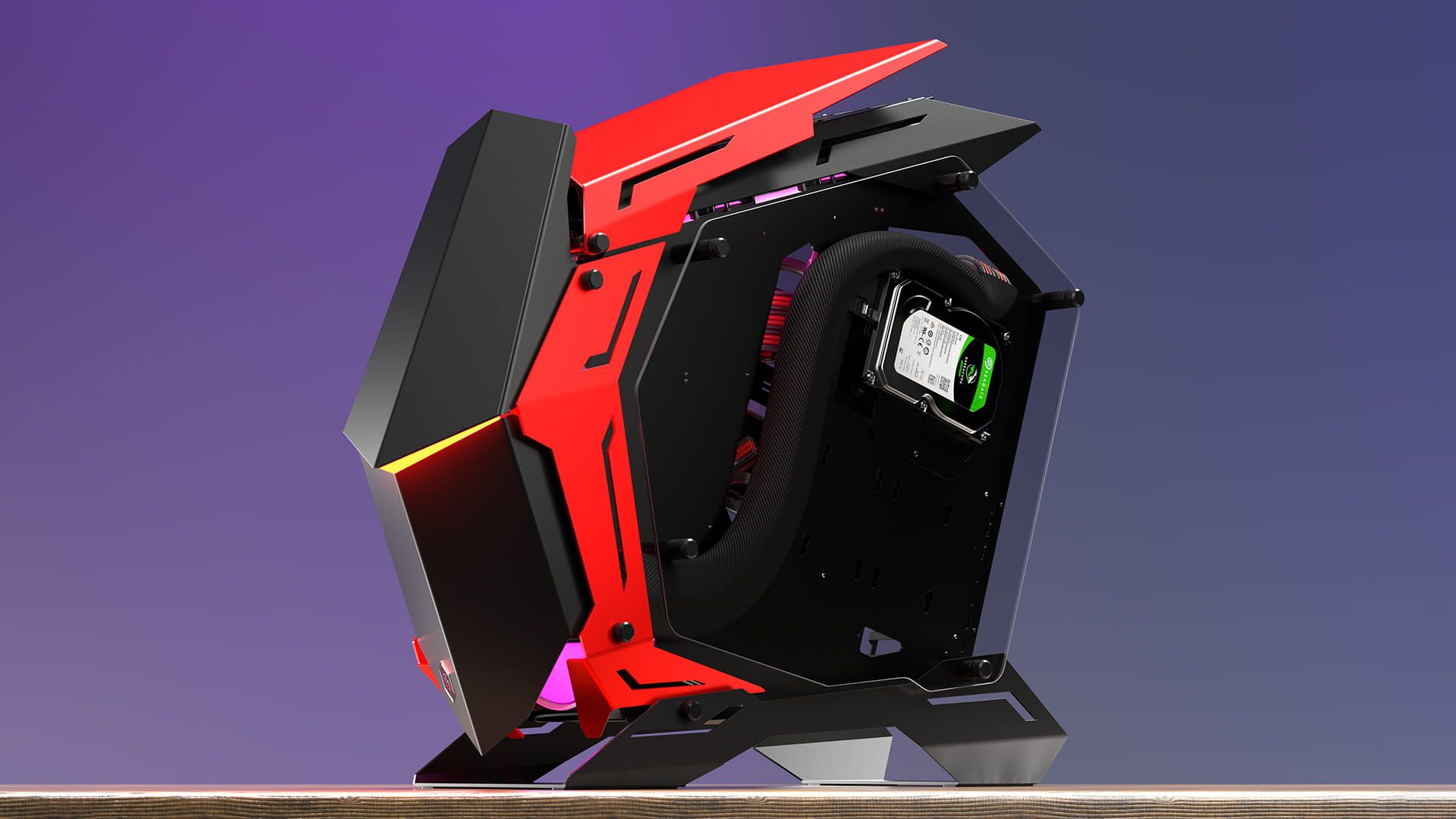

Использование оплётки и кабельных рукавов

Если внутри корпуса много отдельных проводов, их удобно собрать в кабельные рукава или оплётку. Они объединяют несколько линий в один аккуратный жгут и скрывают разноцветные провода блока питания.

Рукав надевается на кабель и фиксируется термоусадкой или специальными зажимами. В результате провода выглядят аккуратнее и их легче укладывать вдоль кабель-каналов.

Организация RGB-подсветки и контроллеров

RGB-подсветка добавляет ещё больше проводов. Ленты, вентиляторы и контроллеры могут быстро превратить аккуратную сборку в путаницу.

Лучше собрать все кабели подсветки в одной зоне корпуса. Контроллер удобно закрепить за поддоном материнской платы на двусторонний скотч или на крепления корпуса. От него уже разводи короткие кабели к вентиляторам и лентам. Так в основном пространстве корпуса будет меньше проводов.

Укладка в корпусах со стеклянными стенками

Если корпус со стеклянной боковой панелью, проводка становится частью внешнего вида системы.

Постарайся выводить кабели симметрично и короткими линиями. Лишнюю длину сразу убирай за поддон. Особенно аккуратно укладывай питание видеокарты и материнской платы — эти кабели сильнее всего бросаются в глаза.

Хороший пример аккуратного кабель-менеджмента можно увидеть в игровых ПК линейки CORE. В этих системах кабели аккуратно разведены по каналам корпуса и спрятаны за поддоном материнской платы. Внутри остаётся чистое пространство без лишних проводов, поэтому сборка выглядит особенно эффектно. Через стеклянную боковую панель видно только комплектующие и ровные линии кабелей — всё смотрится аккуратно, стильно и по-настоящему красиво.

В наличии

Осталось: 9 шт.









Игровой компьютер

Core X3

105 900 ₽

119 900 ₽

- 12%



В корзину •

Процессор R5 7500F

Видеокарта RTX 5060 8GB

Оперативная память 16GB RGB

NVME 1TB



В наличии

Осталось: 1 шт.











Игровой компьютер

Core X5

124 900 ₽

142 900 ₽

- 13%



В корзину •

Процессор R5 7500F

Видеокарта RTX 5060 Ti 16GB

Оперативная память 16GB

NVME 1TB



В наличии

Осталось: 8 шт.











Игровой компьютер

Core X7

169 900 ₽

187 500 ₽

- 9%



В корзину •

Процессор R5 9600X

Видеокарта RTX 5070 12GB

Оперативная память 32GB RGB

NVME 1TB



Смотреть все

Прокладка кабелей для СЖО

В системах с жидкостным охлаждением добавляются кабели помпы, вентиляторов радиатора и подсветки водоблоков.

Сначала собери кабели от вентиляторов радиатора и направь их к одному месту подключения. Часто удобнее использовать PWM-хаб или контроллер. Кабель помпы обычно подключается отдельно к разъёму AIO_PUMP или CPU_FAN на материнской плате.

Постарайся сразу увести все провода к ближайшим отверстиям корпуса. Так они не будут висеть рядом с радиатором и не испортят внешний вид сборки.

Распространённые ошибки при укладке кабелей

Не подключить EPS-кабель заранее. Когда материнская плата уже стоит в корпусе, протянуть кабель питания процессора становится очень сложно.

Слишком туго затянутые стяжки. Не затягивай стяжки до упора. Сильное давление может повредить оплётку кабеля и оставить резкий перегиб. Кабель должен быть зафиксирован, но не пережат.

Перекрывание вентиляторов кабелями. Не оставляй провода перед вентиляторами и радиаторами. Кабели мешают потоку воздуха и ухудшают охлаждение. Основная камера корпуса должна оставаться максимально свободной.

Игнорирование длины кабелей. Слишком длинные кабели быстро превращаются в клубок. Не оставляй лишние петли в основной части корпуса — убирай лишнюю длину за поддон материнской платы.

Отсутствие группировки проводов. Если каждый кабель идёт своей дорогой, внутри корпуса быстро появляется хаос. Собирай провода в небольшие жгуты и фиксируй их стяжками или липучками. Так укладка будет аккуратнее и понятнее.

FAQ: ответы на популярные вопросы

Заключение

Аккуратный кабель-менеджмент делает систему не только красивой, но и удобной в работе. Когда провода уложены правильно, внутри корпуса остаётся больше пространства для воздуха, проще обслуживать компьютер и добавлять новые комплектующие. Потратив немного времени на порядок с кабелями, ты получишь более надёжную и аккуратную сборку.
