Типы серверной памяти RDIMM, LRDIMM, 3DS и другие: полное руководство по выбору

В этой статье разберём основные типы серверной памяти — UDIMM, RDIMM, LRDIMM и 3DS-модули, объясним их архитектурные различия, преимущества и ограничения. Отдельно рассмотрим роль ECC, рангов и ключевых технических параметров, а также дадим практические рекомендации по выбору памяти для сервера.

Введение: эволюция архитектуры серверной памяти

Развитие серверной памяти напрямую связано с ростом вычислительных нагрузок. По мере увеличения числа ядер процессоров, количества виртуальных машин и объёмов обрабатываемых данных традиционные UDIMM модули памяти перестали справляться с требованиями к масштабируемости и стабильности сигнала. Это привело к появлению новых архитектурных решений, ориентированных на повышение надёжности, плотности установки модулей и эффективности работы подсистемы памяти.

Чтобы понять, чем различаются современные типы серверных модулей и за счёт каких технологий достигаются их характеристики, разберём их внутреннюю архитектуру и принципы работы.

Сервер HPC 8000 от DigitalRazor для высоконагруженных задач

Архитектура и принципы работы серверной памяти

UDIMM: прямое подключение без буферизации

UDIMM (Unbuffered DIMM) — это тип оперативной памяти, в котором модули подключаются к контроллеру памяти процессора напрямую, без промежуточных регистров или буферов. Сигналы передаются от контроллера сразу к чипам DRAM на модуле, что упрощает схему и снижает задержки на уровне самого модуля.

Отсутствие буферизации уменьшает латентность, но увеличивает электрическую нагрузку на контроллер памяти. Из-за этого число поддерживаемых модулей на канал и общий объём памяти ограничены по сравнению с регистровыми решениями. При росте количества установленных планок стабильность сигнала снижается, что делает такие модули менее подходящими для систем с высокой плотностью памяти.

UDIMM широко применяют в настольных компьютерах и рабочих станциях начального уровня. В серверной среде они встречаются реже и обычно представлены в варианте ECC UDIMM, где добавлена коррекция ошибок, но принцип прямого подключения без буферизации сохраняется.

RDIMM: технология регистровой буферизации

Главное отличие RDIMM от UDIMM — наличие регистра (буфера). В таких модулях сигналы сначала проходят через регистр, который стабилизирует и синхронизирует их, а затем направляет к микросхемам памяти. Такой подход снижает электрическую нагрузку на контроллер памяти процессора.

Регистр затрагивает только сигналы адреса и команд (управляющие линии), но линии данных по-прежнему идут напрямую. Разгрузка управляющих сигналов позволяет ставить больше модулей на канал и использовать планки большей ёмкости. Поэтому RDIMM легче масштабируются в системах с большим числом слотов и стабильнее работают под высокой нагрузкой.

Плата за такую архитектуру — небольшое увеличение задержек по сравнению с UDIMM, поскольку сигналы проходят дополнительный этап обработки в регистре. Однако в серверных системах стабильность и большой объём памяти важнее минимальной разницы в задержках.

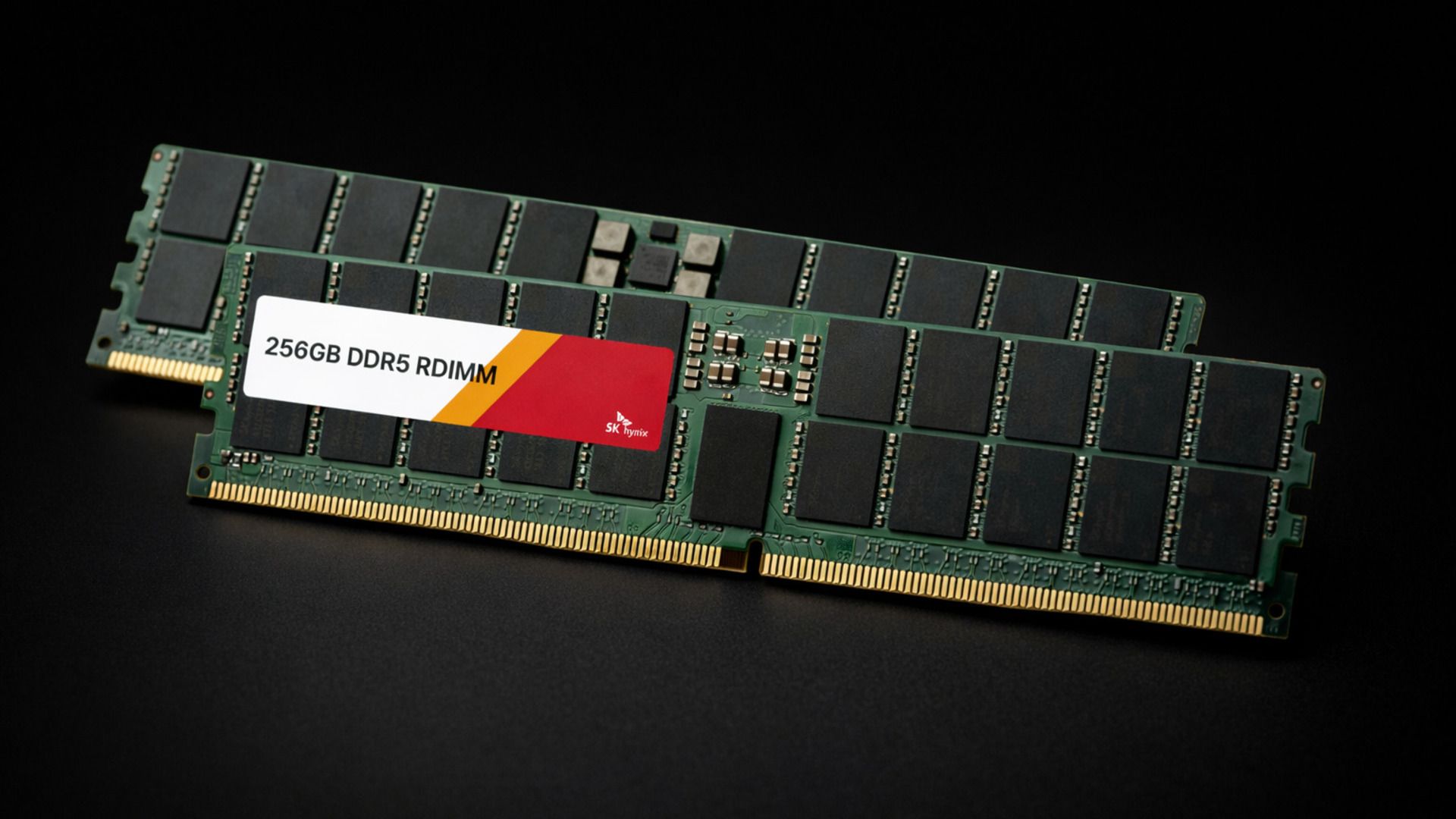

Модули RDIMM

LRDIMM: изоляция нагрузки через iMB

LRDIMM — это более продвинутая версия зарегистрированной серверной памяти RDIMM, ориентированная на системы с экстремальными требованиями к объёму ОЗУ.

Чем LRDIMM отличается от RDIMM:

• снижает электрическую нагрузку на контроллер памяти за счёт буферизации сигналов;
• позволяет устанавливать модули большего объёма и увеличивать общий объём RAM в системе;
• оптимальна для задач с высокой плотностью вычислений, включая HPC-кластеры и крупные серверные платформы

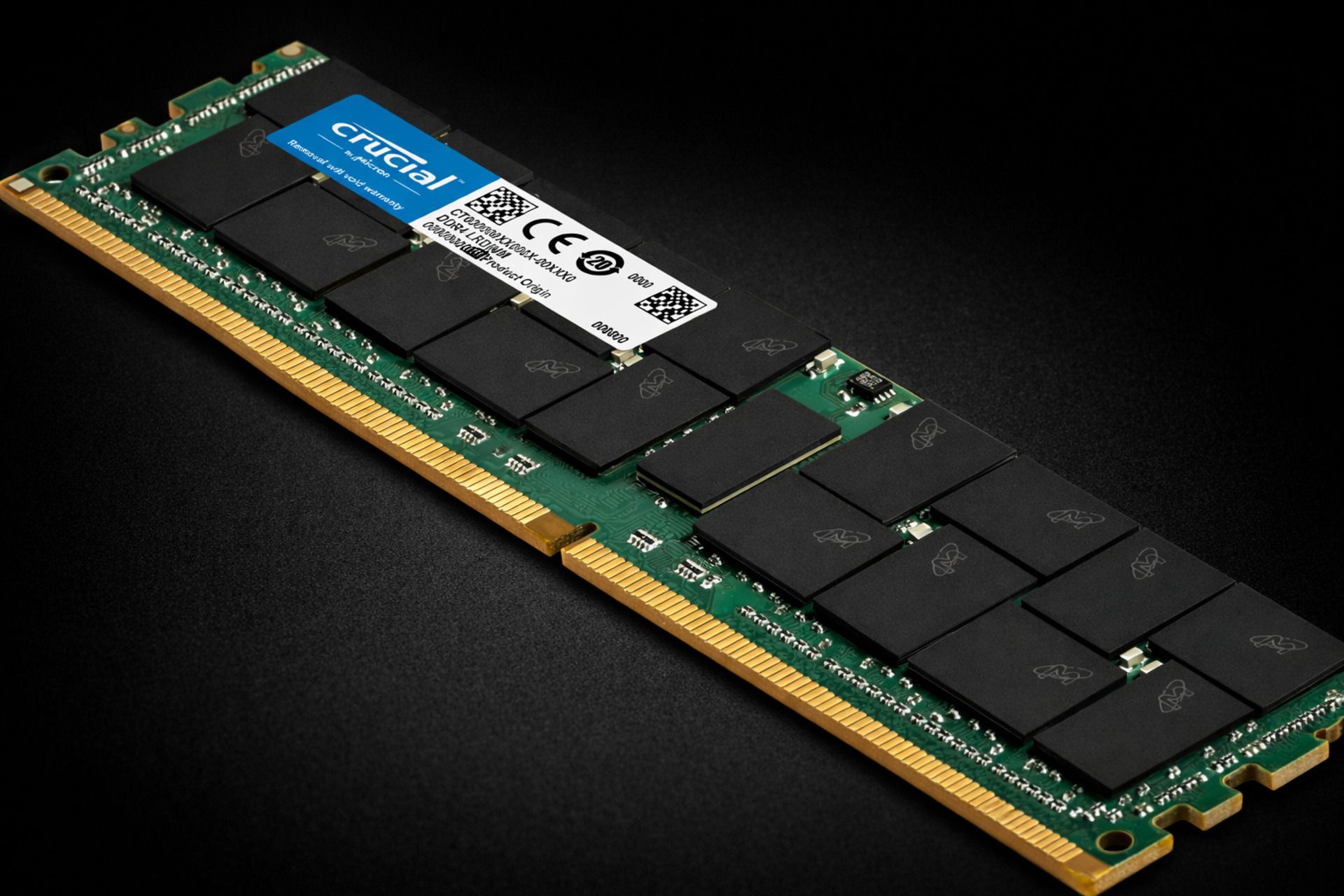

Модуль LRDIMM

3DS технология: вертикальная упаковка чипов

3DS — это технология организации оперативной памяти, при которой несколько кристаллов DRAM размещают один над другим внутри одного корпуса. Вместо классической компоновки в одной плоскости чипы формируют многослойную структуру, что позволяет увеличить ёмкость модуля без расширения его площади.

Для связи между слоями применяются TSV (Through-Silicon Via) — сквозные проводящие каналы, проходящие через кристаллы. Такая схема уплотняет размещение ячеек памяти и оптимизирует внутренние соединения.

С точки зрения системы 3DS-модули могут быть как RDIMM или LRDIMM — технология реализуется на внутреннем уровне модуля. Основное преимущество — возможность построения конфигураций с очень большим объёмом RAM без увеличения числа слотов на плате.

Технические характеристики и бенчмарки

Основные характеристики серверной памяти

При выборе серверной памяти важны не только тип модуля и его ёмкость, но и набор технических параметров, напрямую влияющих на производительность системы.

ECC (Error-Correcting Code). Обязательный атрибут серверной оперативной памяти. Механизм коррекции ошибок выявляет и исправляет одиночные сбои битов в реальном времени, не прерывая работу системы, а критические ошибки фиксирует в журналах для диагностики.

При непрерывной работе и высокой плотности модулей вероятность случайных ошибок возрастает. Без ECC такие сбои могут привести к повреждению данных или нестабильности приложений. Поэтому для серверов поддержка коррекции ошибок является базовым требованием, а не дополнительной опцией.

Частота. Отражает скорость передачи данных между модулями RAM и контроллером памяти процессора. Чем выше этот параметр, тем больше информации может быть обработано за единицу времени.

При этом реальная рабочая частота определяется не только характеристиками модулей, но и возможностями конкретного процессора и его контроллера памяти.

Тайминги. Это время отклика памяти между получением команды от контроллера и выполнением чтения или записи. У серверных модулей задержки обычно выше, чем у обычной ПК-памяти, так как конструкция ориентирована на устойчивость работы и поддержку больших объёмов RAM.

Насколько это важно для сервера? В большинстве случаев — вторично. Куда большее значение имеют объём установленной памяти, пропускная способность каналов и корректная работа ECC. Разница по задержкам между RDIMM и LRDIMM составляет считанные наносекунды и редко влияет на общую производительность системы.

Ранг (Rank). Это группа чипов на модуле памяти, которая работает как один блок для контроллера. Большее число рангов позволяет увеличить ёмкость, но может снижать частоту при полной загрузке каналов.

Напряжение. Влияет на энергопотребление и тепловыделение модулей памяти. В серверных системах, где установлены десятки планок и оборудование работает круглосуточно, этот параметр имеет практическое значение.

Для DDR4 стандартное напряжение составляет 1,2 В, управление питанием осуществляется на уровне материнской платы. В DDR5 оно снижено до 1,1 В, а часть схем питания перенесена на сам модуль благодаря встроенному контроллеру PMIC.

Параметр	UDIMM	RDIMM	LRDIMM, 3DS
Буферизация	Прямое подключение	Буферизация команд и адресов через регистр.	Буферизация команд, адресов и данных через чип-буфер.
Коррекция ошибок ECC	Нет	Есть	Есть
Макс. ёмкость на модуль	128 ГБ	256 ГБ	512 ГБ
Макс. модулей на канал	1-2	2-3	2-3
Задержка (относительная)	Минимальная	Средняя	Высокая
Стоимость (относительная)	Низкая	Средняя	Высокая

Сравнительная таблица типов памяти

В серверы DigitalRazor мы устанавливаем только оперативную память с поддержкой ECC. Это повышает надёжность системы и снижает риск сбоев при работе под непрерывной нагрузкой.

Бенчмарки RDIMM и LRDIMM

Сравним RDIMM и LRDIMM через бенчмарк STREAM: посмотрим, есть ли разница между одним и двумя модулями на канал и оценим прямое сопоставление типов памяти при одинаковой конфигурации. По результатам сделаем практические выводы для выбора.

Для тестирования будем использовать сервер на основе AMD EPYC 9755. Для чистоты эксперимента скорость всех модулей в BIOS была принудительно установлена ​​на 2133 МГц.

В первом тесте сравним скорость копирования для одного и двух модулей RDIMM по 256 ГБ.

Архитектура LRDIMM изначально предпологает дополнительную задержку, а при увеличении объёма памяти с 256 до 512 ГБ эта задержка усилилась, что привело к снижению общей производительности примерно на 12%.

Количество и тип ОЗУ на 1 канал	Скорость копирования ГБ/c (больше — лучше)
1 x LRDIMM — 256 ГБ	81,3
2 x LRDIMM — 512 ГБ	72,5

Сравнение скорости копирования одного и двух модулей LRDIMM на канал

Далее проведём аналогичный тест с модулями RDIMM.

При установке двух RDIMM на канал производительность снижается примерно на 7% (по сравнению с 12% у LRDIMM).

Количество и тип ОЗУ на 1 канал	Скорость копирования ГБ/c (больше — лучше)
1 x RDIMM — 256 ГБ	82,7
2 x RDIMM — 512 ГБ	75

Сравнение скорости копирования одного и двух модулей RDIMM на канал

Для наглядности составили общую таблицу с результатами тестов LRDIMM и RDIMM.

Количество и тип ОЗУ на 1 канал	Скорость копирования ГБ/c (больше — лучше)
1 x RDIMM — 256 ГБ	82,7
1 x LRDIMM — 256 ГБ	81,3
2 x RDIMM — 512 ГБ	75
2 x LRDIMM — 512 ГБ	72,5

Сравнение скорости копирования одного и двух модулей RDIMM и LRDIMM на канал

Итоги. Использовать LRDIMM имеет смысл только тогда, когда требуемый объём памяти выходит за пределы возможностей RDIMM.

LRDIMM целесообразна в следующих случаях:

• Очень большой объём RAM — если серверу нужно 1,5 ТБ, 3 ТБ и более;
• Высокая плотность рангов — при использовании модулей 64, 128 или 256 ГБ в конфигурациях 4-8 рангов.

Во всех остальных сценариях (стандартная виртуализация, SQL-серверы, веб-нагрузка) модули RDIMM чаще оказываются рациональнее: они дешевле и дают меньшую задержку при сопоставимой производительности.

Сценарий	Тип памяти	Приоритет	Примечание
HPC (вычислительные кластеры)	RDIMM	Пропускная способность	Критична равномерная загрузка всех каналов. Память не должна ограничивать CPU
Виртуализация высокой плотности	LRDIMM или 3DS LRDIMM	Общий объём RAM	Чем больше общий объём — тем большее количество ВМ можно развернуть
Базы данных	RDIMM	Низкие задержки, объём RAM	Задержки и стабильность важнее частоты; недопустим swap
ИИ и машинное обучение	RDIMM или LRDIMM	Пропускная способность	RAM обслуживает GPU-пайплайн; важна скорость загрузки данных и устойчивость под длительной нагрузкой

Сводная таблица рекомендаций по выбору серверного ОЗУ

При развёртывании ИИ-инфраструктуры важна не только архитектура памяти, но и скорость запуска сервисов. На серверах DigitalRazor доступна OneStack — платформа, позволяющая быстро развернуть собственные LLM, AI-чаты, интеллектуальный поиск и другие нейросетевые сервисы без сложной ручной настройки.

Интерфейс OneStack

Совместимость на уровне платформы

При выборе серверной памяти важно учитывать не только тип DIMM, но и ограничения самой платформы — процессора, встроенного контроллера памяти и материнской платы. Даже если модуль физически подходит к разъёму, система может не распознать его из-за ограничений прошивки или архитектуры каналов.

Контроллер памяти определяет ключевые параметры: какие типы модулей поддерживаются (UDIMM, RDIMM, LRDIMM), какое поколение DDR допустимо, какой объём можно установить на канал и сколько рангов разрешено использовать. Одни платформы работают только с регистровой памятью, другие допускают ECC UDIMM, но не поддерживают LRDIMM или 3DS-конфигурации.

Материнская плата накладывает дополнительные ограничения: разводка каналов, число слотов на канал, поддержка конкретных конфигураций рангов и плотностей чипов. При установке модулей высокой ёмкости или 3DS-вариантов особенно важно учитывать электрические ограничения и требования к питанию.

Отдельную роль играет микрокод BIOS/UEFI. Поддержка новых типов модулей, плотностей кристаллов и конфигураций рангов часто добавляется обновлениями прошивки. Без актуальной версии система может не распознавать память корректно или снижать частоту работы.

Практически проверка совместимости сводится к трём уровням:

1. Спецификация процессора (что поддерживает контроллер памяти);
2. Список совместимости материнской платы (QVL);
3. Ограничения по конфигурации каналов и рангов при полной загрузке слотов.

Другие типы серверной памяти

NVDIMM-P (Non-Volatile DIMM on DDR5)

NVDIMM-P — это модуль энергонезависимой памяти в форм-факторе DIMM, работающий через интерфейс DDR5. В отличие от обычной DRAM, он сохраняет данные даже при отключении питания. Такой эффект достигается за счёт объединения оперативной памяти с постоянным хранилищем в одном устройстве и наличия встроенной схемы управления.

С точки зрения системы NVDIMM-P выглядит как обычная оперативная память, но обеспечивает сохранность данных при сбоях питания, что критично для баз данных, журналируемых файловых систем и систем с требованиями к высокой отказоустойчивости. По задержкам она ближе к DRAM, чем к традиционным накопителям, но архитектура сложнее и стоимость выше.

Энергонезависимый модуль NVDIMM-P

MRDIMM (Multiplexed Rank DIMM)

MRDIMM — развитие архитектуры регистровой серверной памяти, ориентированное на увеличение пропускной способности подсистемы ОЗУ. В таких модулях применяется мультиплексирование рангов, что позволяет эффективнее использовать линии передачи данных и повышать скорость обмена без пропорционального роста числа физических соединений между модулем и контроллером памяти.

По конструкции MRDIMM остаётся разновидностью серверных буферизованных модулей, но логика доступа к памяти усложняется: часть операций по управлению рангами и потоками данных перераспределяется внутри модуля. Это снижает узкие места традиционной DIMM-архитектуры при высоких скоростях DDR5 и делает технологию актуальной для задач с интенсивным обменом данными: HPC, аналитики и AI-нагрузок.

На практике поддержка MRDIMM реализована в серверных платформах на базе Intel Xeon новых поколений, тогда как актуальные системы на AMD EPYC используют стандартные RDIMM/LRDIMM и официально MRDIMM не поддерживают. Поэтому при выборе необходимо проверять совместимость на уровне конкретной платформы, а не ориентироваться только на форм-фактор или поколение DDR.

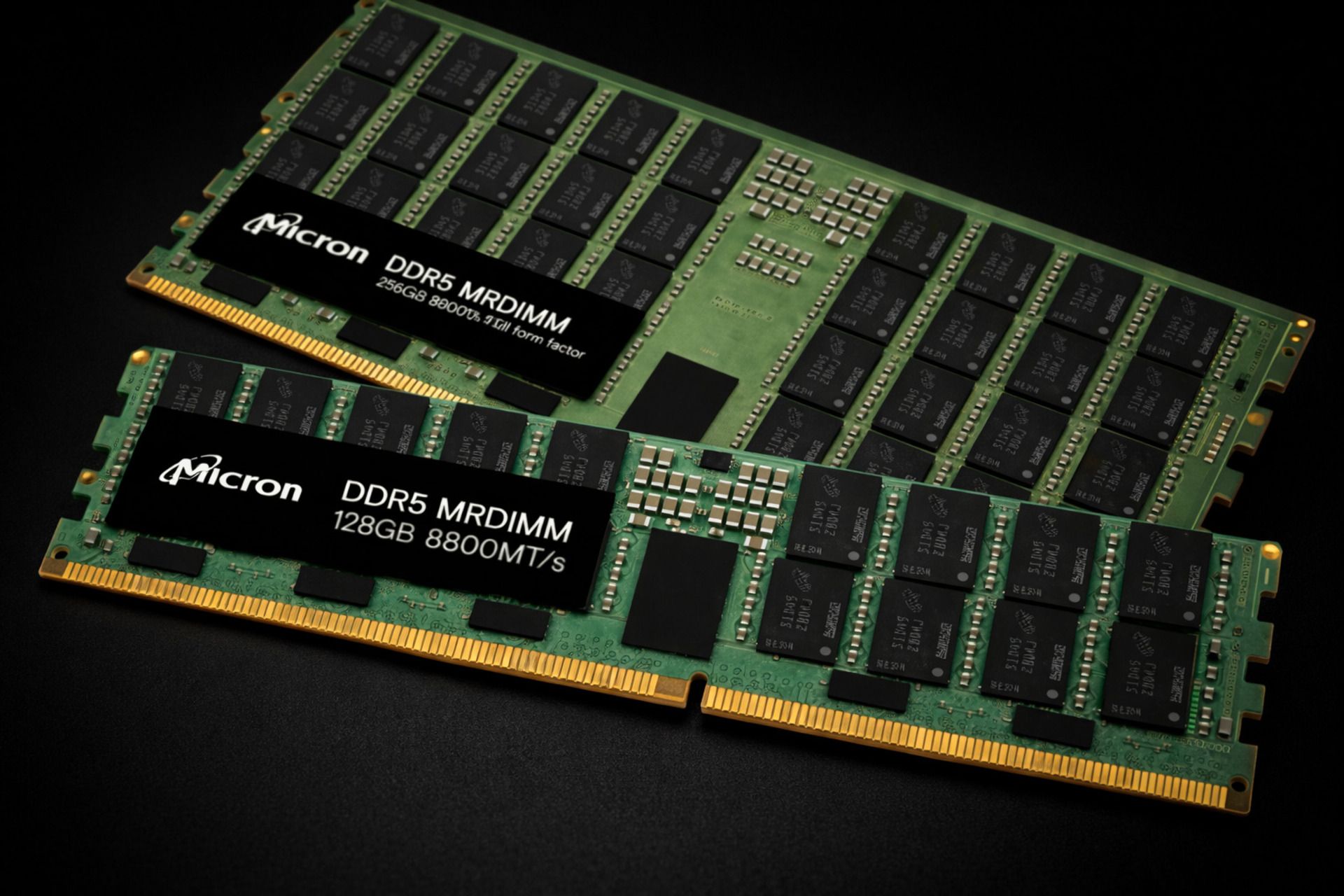

Модули MRDIMM

Диагностика и мониторинг памяти

Стабильность серверной памяти важна не меньше её объёма и скорости. Даже полностью совместимые модули могут работать некорректно при ошибках сигналов, перегреве или перегрузке каналов. Поэтому диагностика и постоянный мониторинг — обязательная часть эксплуатации серверной системы.

Аппаратная диагностика

На уровне железа состояние памяти контролируется через встроенные механизмы платформы:

• ECC-счётчики ошибок — фиксируют одиночные и множественные ошибки битов;
• Датчики температуры модулей — особенно важны для плотных конфигураций;
• Журналы контроллера памяти — показывают сбои и деградацию сигналов.

Эти данные доступны через BIOS/UEFI или утилиты производителя сервера.

Проверка памяти тестами

Для выявления скрытых ошибок используют стресс-тесты:

• MemTest86 — стандарт для первичной проверки модулей;
• Встроенные тесты серверных платформ;
• Burn-in — тестирование под нагрузкой.

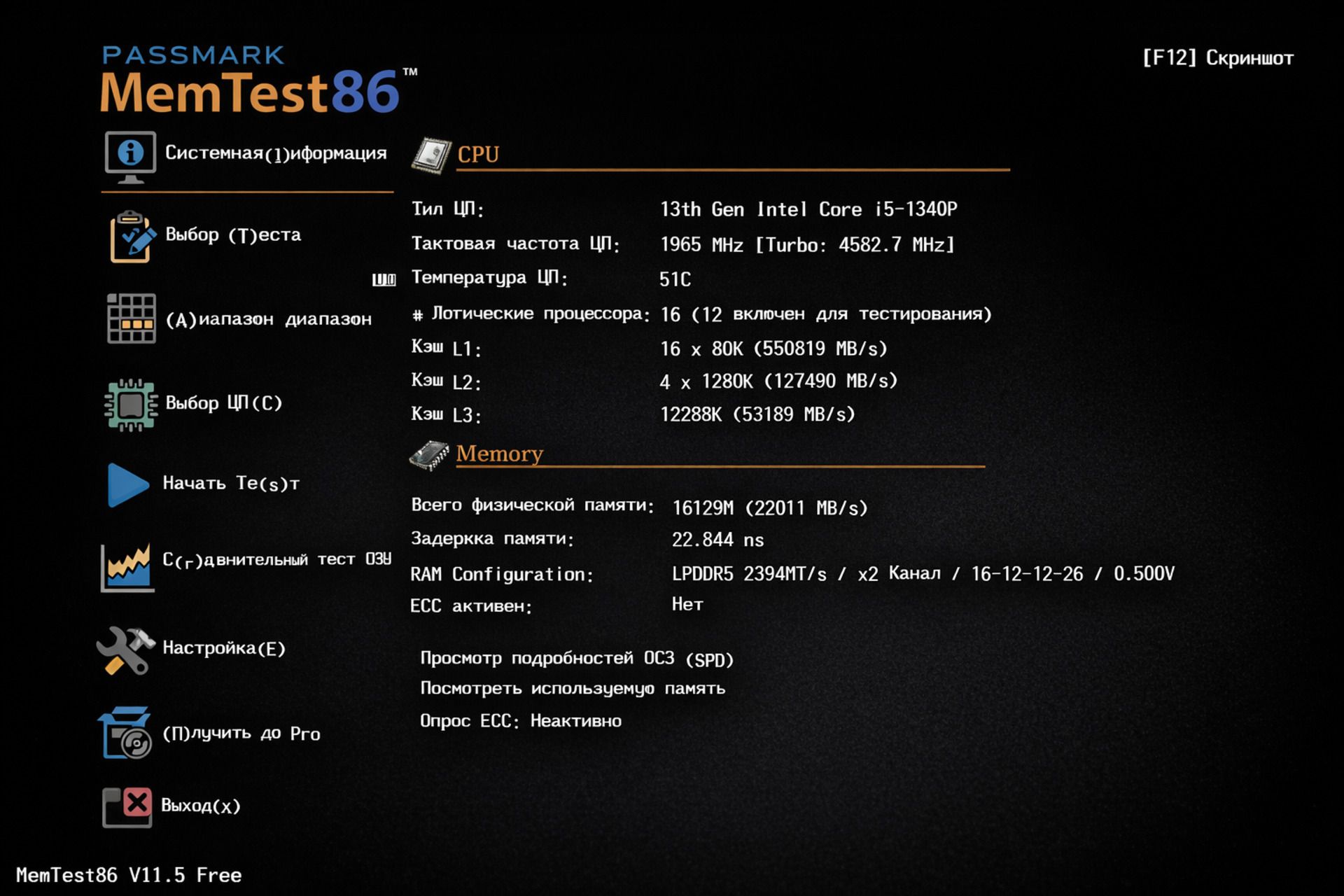

Интерфейс программы MemTest86

Тестирование особенно важно:

• После установки новых модулей;
• При расширении конфигурации;
• После транспортировки сервера.

Мониторинг в операционной системе

ОС позволяет отслеживать использование памяти в реальном времени:

• Занятый объём RAM;
• Использование кэша и буферов;
• Активное использование swap (система обращается к накопителю, ввиду полной загрузки ОЗУ);
• Утечки памяти приложениями (это ошибка приложения, при которой оно занимает оперативную память и не освобождает её).

Практические рекомендации

Оптимальный подход — сочетание трёх уровней контроля:

1. Аппаратный мониторинг ECC и датчиков.
2. Периодические стресс-тесты.
3. Наблюдение за загрузкой памяти в ОС.

Ручной контроль и периодические проверки — это минимум. Однако в продакшн-среде необходима автоматизированная система, способная анализировать параметры памяти 24/7.

FAQ: ответы на популярные вопросы

1. Почему LRDIMM медленнее RDIMM в некоторых тестах?

LRDIMM используют дополнительный буфер (iMB), который добавляет небольшую задержку.

2. Как ранг влияет на производительность?

Dual Rank модули при прочих равных могут дать небольшой прирост производительности за счёт чередования обращений к памяти. Однако они сильнее нагружают контроллер и могут хуже разгоняться.

3. Совместимы ли 3DS модули со старыми серверами?

Не всегда. Поддержка 3DS зависит от контроллера памяти процессора и версии BIOS.

4. Когда нужен переход с RDIMM на LRDIMM?

Когда требуется объём памяти, который невозможно обеспечить RDIMM в рамках доступных слотов.

Заключение

Серверная память не прощает ошибок: грамотный выбор типа модуля сегодня сэкономит бюджет на апгрейд завтра. Мы разобрали ключевые отличия UDIMM, RDIMM и LRDIMM, чтобы вы могли строить ИТ-инфраструктуру осознанно, опираясь на архитектуру, а не только на объем.
