Рабочая станция для геотехнических расчётов и моделирования грунтов

В этой статье расскажем, как моделирование грунтов нагружает CPU, RAM, GPU и накопитель. Разберём, как PLAXIS, MIDAS GTS NX, GeoStudio, FLAC3D и Slide3 используют ресурсы и что меняется при параллельных расчётах. Геотехнические расчёты по-разному нагружают систему, поэтому рабочая станция для геотехнических расчётов должна учитывать ПО, решатель, лицензию и размер модели.

Какие задачи решает геотехническое моделирование и какое ПО для этого используется

Моделирование грунтов в разных пакетах опирается на разные численные методы: конечные элементы, предельное равновесие и конечно-объёмные схемы. Поэтому устойчивость откосов, деформации основания, фильтрация подземных вод и моделирование грунтового массива по-разному нагружают компьютер.

PLAXIS 2D/3D

Пакет использует метод конечных элементов и поддерживает нелинейные модели грунта, включая Hardening Soil model. При расчёте таких задач, как осадка фундамента, на сложность влияют геометрия грунтового массива, сетка, поэтапность нагружения, модель грунта и тип решателя.

Picos — многопоточный итерационный решатель, Pardiso — многопоточный прямой с более высоким потреблением памяти, Classic — однопоточный. В 2D используется Picos. В PLAXIS 3D Pardiso ограничен 500 тысячами активных элементов. При превышении этого порога или нехватке памяти программа переключается на Picos. Это ограничение конкретного решателя, а не универсальная граница сложности модели. (Bentley Systems)

Многопоточные расчёты PLAXIS доступны в уровнях Advanced и Ultimate. Параметр Max cores to use задаёт верхний предел числа ядер на одну фазу, но программа использует не больше доступных физических ядер. Независимые фазы можно рассчитывать параллельно только тогда, когда они начинаются от одного уже рассчитанного родительского этапа; последовательная цепочка фаз таким способом не распараллеливается. Поэтому перед покупкой многоядерного процессора нужно проверить уровень лицензии и масштабирование типового проекта. (Reference Manual 2025.1)

MIDAS GTS NX

GTS NX использует конечно-элементный анализ для 2D- и 3D-задач. К типичным задачам относятся поэтапное строительство и фильтрация; отдельно рассчитываются поровое давление и консолидация грунта.

Разработчик отдельно выделяет 3D-модели примерно на 500 тысяч элементов и крупные проекты от 1 млн элементов либо от 70 этапов. Для второй категории рекомендуются 64 ГБ RAM и 500 ГБ свободного места. (MIDAS Support)

В GTS NX есть отдельный GPU Solver. Актуальное руководство подтверждает его наличие. Аппаратные требования и ограничения зависят от версии программы, поэтому их разберём отдельно в разделе о GPU-ускорении. (актуальное руководство GPU Solver)

GeoStudio: SLOPE/W, SEEP/W, SIGMA/W

Модули GeoStudio создают разную вычислительную нагрузку. SLOPE/W рассчитывает устойчивость склонов методами предельного равновесия. SEEP/W использует метод конечных элементов для фильтрации подземных вод, SIGMA/W — для напряжений и деформаций. Поэтому требования к железу меняются даже внутри одного проекта. (Seequent)

Разработчик рекомендует 16 ГБ RAM для 2D и 3D, но это системное требование программы, а не гарантированный запас для крупной модели. Документация также указывает на многопоточность части решателей и интенсивную работу с диском во время расчёта и просмотра результатов. (Bentley Systems)

FLAC2D/FLAC3D

FLAC2D и FLAC3D не относятся к конечно-элементным пакетам. Они используют явную конечно-объёмную схему с пошаговым продвижением решения. (Itasca Documentation)

FLAC3D поддерживает многопоточные вычисления, но прирост производительности зависит от модели, используемых функций и FISH-скриптов. Для 3D Itasca рекомендует 64 ГБ RAM и накопитель на 1 ТБ. В таблице системных требований указан Hard Disk — обязательного требования SSD нет. (Itasca System Requirements)

Допустимое число одновременных запусков определяется типом, версией и условиями конкретной лицензии. Перед расчётом аппаратных ресурсов для параллельных задач это ограничение нужно подтвердить у Itasca или поставщика. (Itasca FAQ, EULA)

Slide2/Slide3 (Rocscience)

Slide2 и Slide3 рассчитывают устойчивость откосов методами предельного равновесия. В Slide3 расчёт выполняется по трёхмерным столбцам. (Rocscience)

Для Slide3 Rocscience рекомендует 64 ГБ RAM при сетках свыше 100 тысяч треугольников и SSD на 1 ТБ. Эти требования относятся именно к Slide3. Производительная графика помогает работе с 3D-сценой, но общего правила «дороже GPU — быстрее расчёт» для решателя нет. (Rocscience)

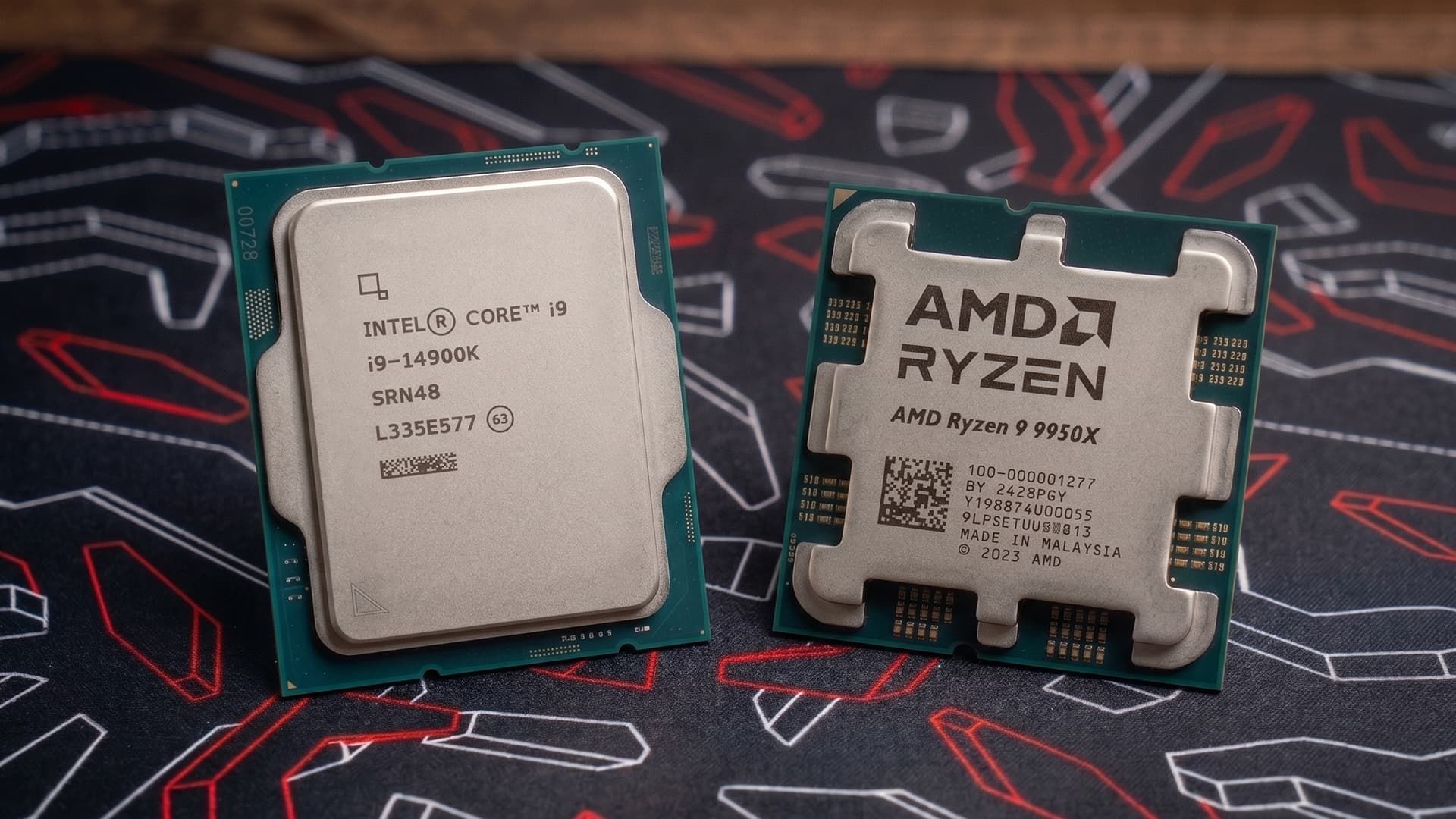

Требования ПО к процессору: многопоточность и частота

При выборе CPU важно разделять один расчёт и несколько независимых задач. Если решатель использует мало потоков, важнее производительность отдельного ядра и частота процессора. Если программа хорошо масштабируется, параллельные вычисления задействуют больше ядер. Для нескольких независимых задач дополнительные ядра позволяют распределить процессы между ними.

Линейного ускорения с ростом числа ядер ждать не стоит. GTS NX тратит часть ресурсов на разбиение, распределение и сбор данных, GeoStudio масштабируется нелинейно, а в FLAC3D выигрыш зависит от модели, функций и FISH-скриптов. Поэтому геотехнические расчёты нельзя оценивать по Cinebench или тестам другого CAE-пакета.

Для инженерных расчётов, где важна скорость одного запуска, ориентиром может служить многоядерный процессор AMD Ryzen 9 9950X с 16 ядрами и 32 потоками. Но считать его универсально лучшим процессором для геотехнического ПО нельзя. Threadripper PRO и Xeon 600 нужны, когда важны больше ядер, больше каналов памяти, большой объём ECC-памяти и высокая суммарная производительность нескольких параллельных задач.

Чем профессиональная платформа отличается от обычного ПК и сервера, подробно разобрано в материале о выборе workstation.

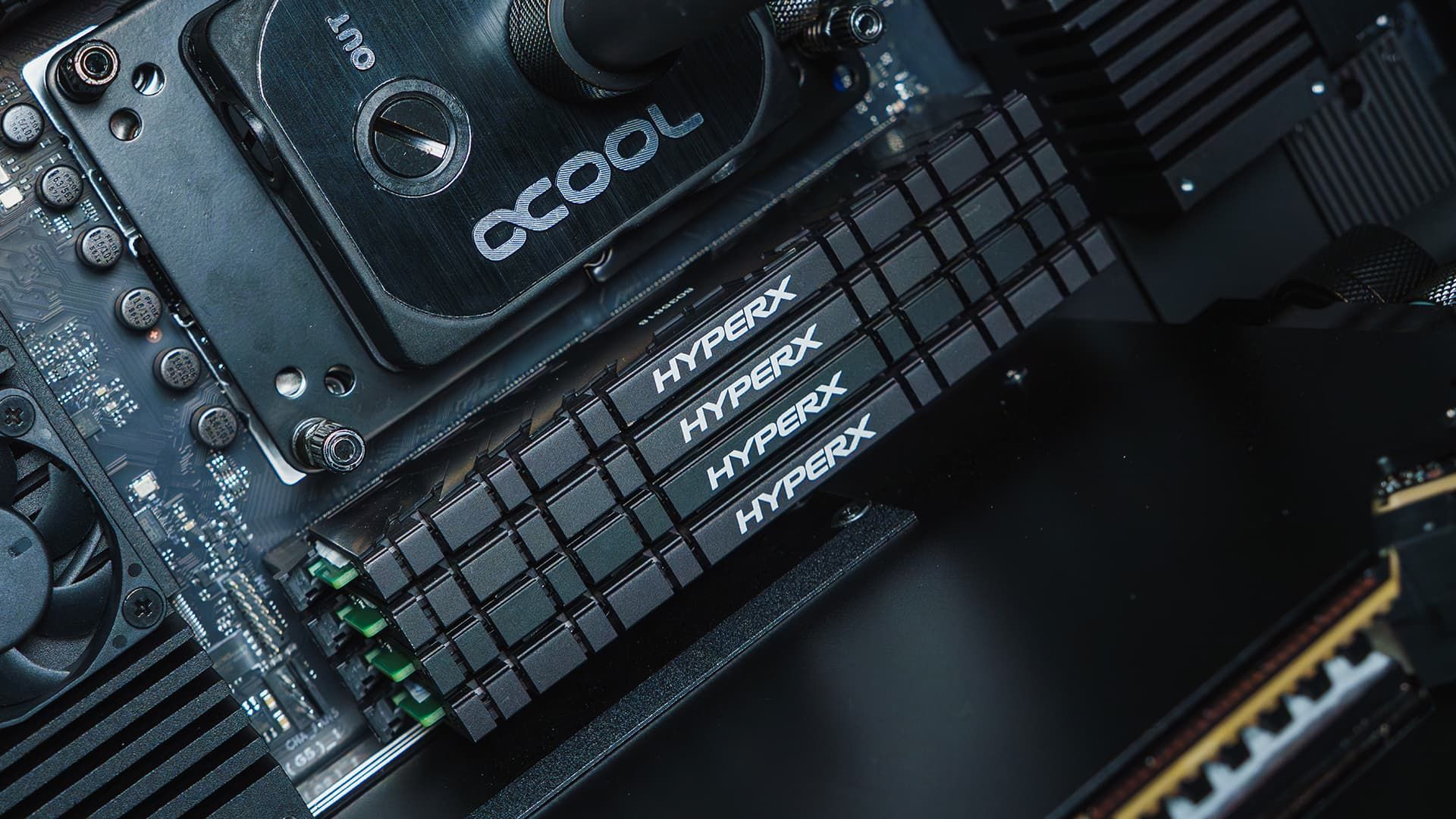

Требования к оперативной памяти и роль ECC

RAM ограничивает не только размер сетки. В памяти хранятся матрицы, состояния материалов, данные фаз и промежуточные результаты. Если свободной памяти не хватает, программа начинает активнее обращаться к диску или меняет решатель. В итоге CPU чаще простаивает в ожидании данных.

Для нескольких одновременных расчётов объём оперативной памяти считают по сумме их пикового потребления. Если один процесс занимает 40 ГБ, двум параллельным запускам нужен запас не только под оба расчёта, но и под ОС и фоновое ПО.

Для FLAC3D важен не только объём, но и пропускная способность памяти. Модули следует устанавливать так, чтобы задействовать все каналы, предусмотренные выбранной платформой.

ECC-память не повышает математическую точность расчёта. Её задача — повысить надёжность подсистемы памяти за счёт обнаружения и исправления части ошибок. Для коротких 2D-задач ECC может быть избыточной. Для длительных расчётов, больших объёмов RAM и корпоративных требований к надёжности она оправданнее.

Роль видеокарты и GPU-ускорения в решателях

У GPU в таком ПО две разные роли: вывод интерфейса и 3D-модели либо участие в численных вычислениях. Для пакетов из этого обзора, кроме GTS NX, в проверенной документации нет оснований считать современную RTX универсальным ускорителем решателя.

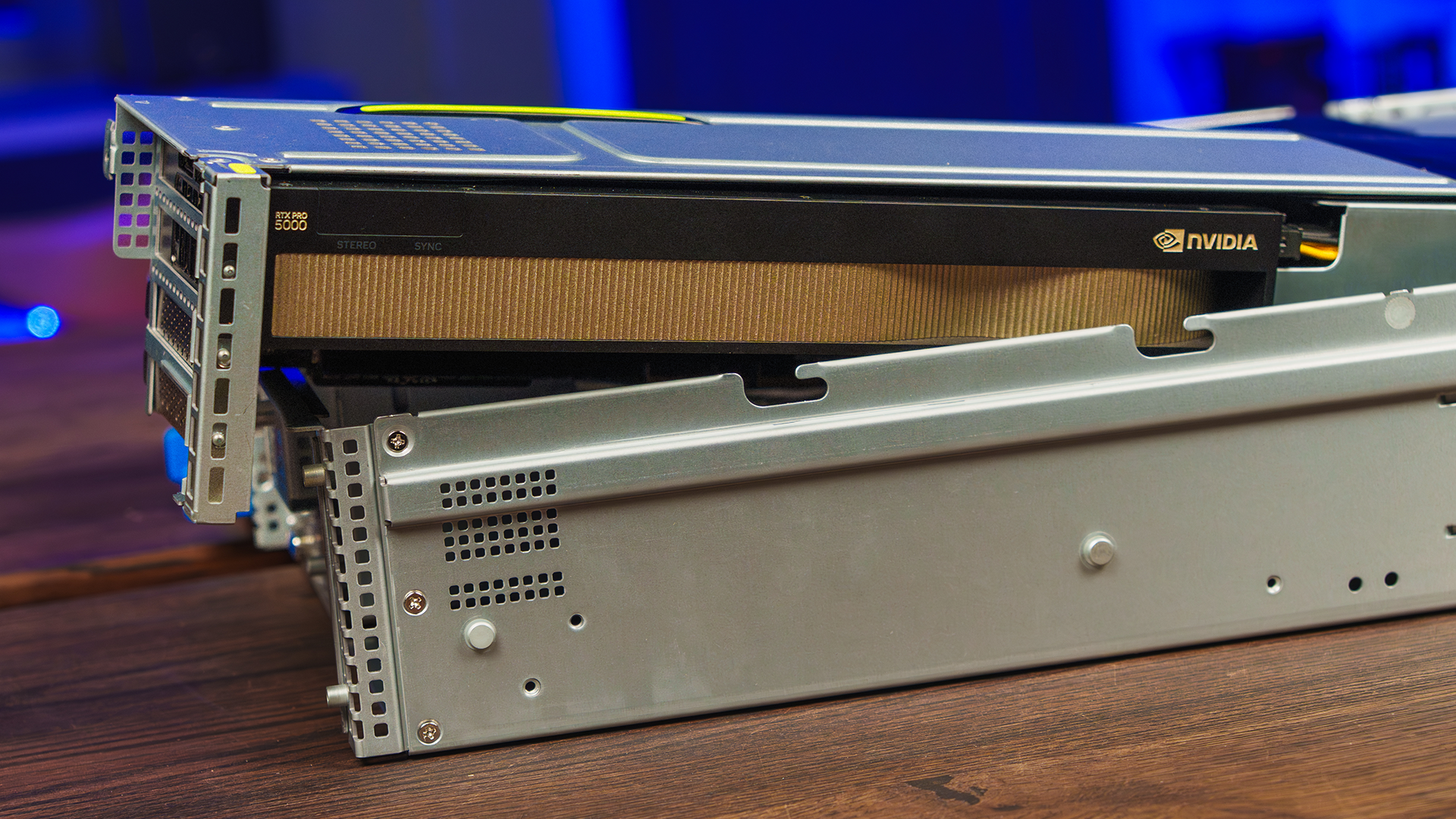

Профессиональная видеокарта NVIDIA RTX PRO уместна, если системе нужны сложная 3D-визуализация, другие CAD/CAE-приложения или корпоративные требования к профессиональной графике. Линейка NVIDIA RTX PRO Blackwell актуальна, но сама по себе такая карта не означает ускорение геотехнических расчётов.

В GTS NX предусмотрен GPU Solver, который использует связку CPU и GPU для расчёта крупных моделей. Однако актуальное руководство не публикует перечень поддерживаемых архитектур и минимальные требования к FP64. Поэтому конкретный ускоритель нужно согласовать с MIDAS для установленной версии и используемого типа анализа; ориентироваться только на игровую производительность или объём видеопамяти нельзя.

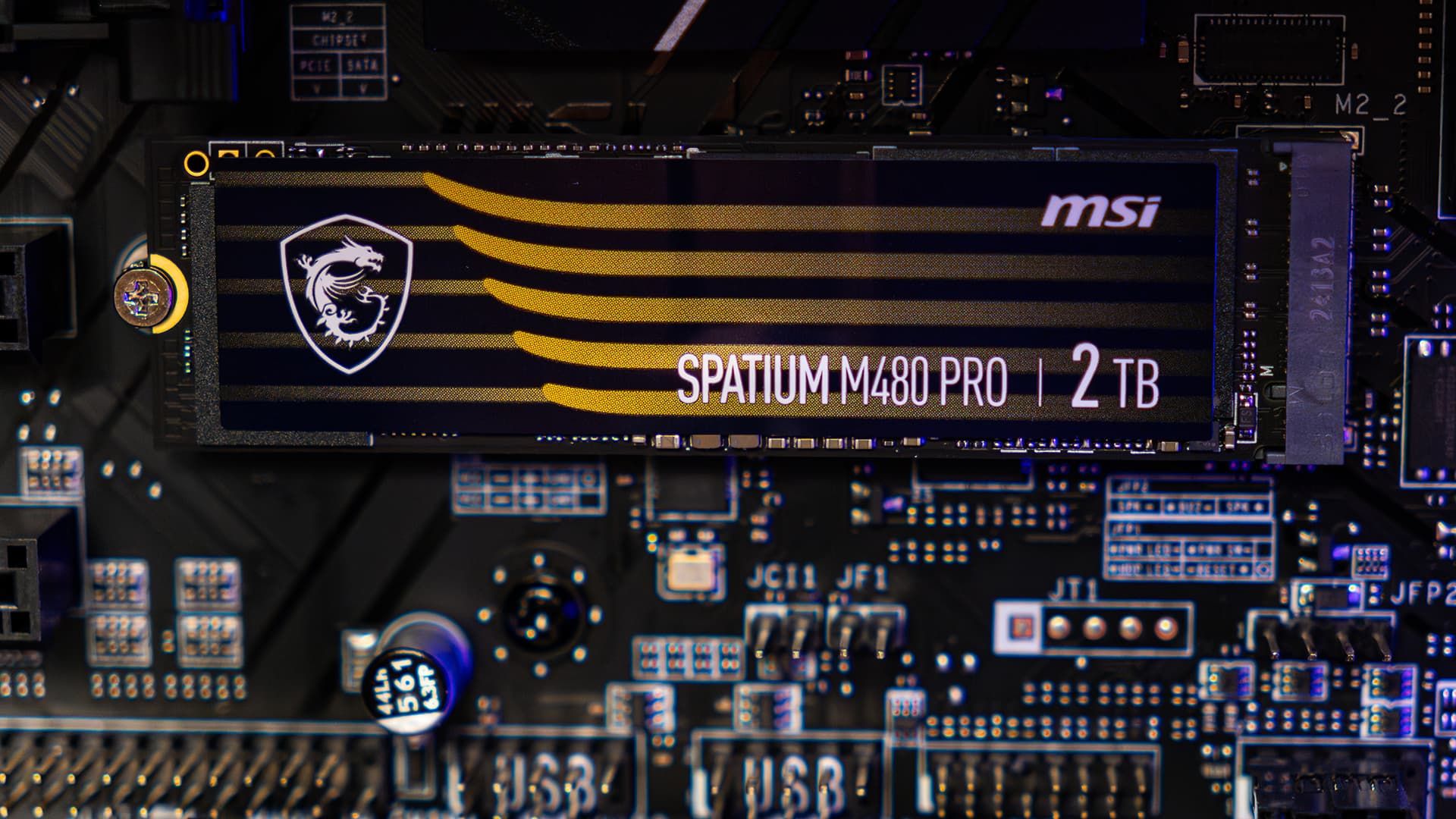

Дисковая подсистема и хранение больших моделей

Дисковая подсистема NVMe важна, когда программа активно пишет временные данные и результаты. GeoStudio прямо указывает на большой объём операций чтения и записи, а MIDAS рекомендует следить за свободным местом во время крупных 3D-расчётов. Медленное сетевое хранилище в таком сценарии может ухудшить отзывчивость и растянуть операции с результатами.

Для регулярной работы практичный старт — твердотельный накопитель NVMe на 1 ТБ. Для крупных архивов, нескольких проектов и тяжёлых временных файлов удобнее 2 ТБ и больше. Переход с хорошего PCIe 4.0 SSD на PCIe 5.0 не гарантирует заметного сокращения времени расчёта, если основное ограничение — CPU или RAM.

Подробно о различиях современных накопителей — в материале «Лучшие NVMe SSD 2026: топ-10 M.2 накопителей — как выбрать диск».

Рекомендуемая конфигурация рабочей станции по уровням

Для инженерных расчётов CAD/CAE-станция подбирается по характеру нагрузки. Геотехническое моделирование не сводится к числу элементов, поэтому уровни ниже — стартовые точки, а не универсальная шкала.

Базовый уровень: расчёты в PLAXIS 2D и GeoStudio 2D

Для регулярных 2D-задач подойдёт AMD Ryzen 9 9900X или сопоставимый современный CPU, 32 ГБ RAM и NVMe SSD на 1 ТБ. Выигрыш от дополнительных ядер зависит от уровня лицензии, решателя и структуры фаз. Поэтому для одного расчёта важна производительность ядра, а запас ядер полезен для независимых фаз, параллельных проектов и других приложений. Дискретная графика нужна прежде всего для интерфейса и просмотра моделей.

Средний уровень: 3D-проекты и GTS NX средней сложности

Практичная отправная точка — Ryzen 9 9950X, 64 ГБ RAM и NVMe на 1–2 ТБ. Это не универсальная норма: для крупных сценариев GTS NX разработчик рекомендует 64 ГБ, но фактическое потребление зависит от модели.

Если осадка фундамента рассчитывается в 3D с несколькими фазами, объём памяти лучше проверять на типовом проекте.

Топовый уровень: крупные 3D-модели и несколько параллельных расчётов

Многоядерный процессор класса AMD Threadripper PRO 9975WX или Intel Xeon 676X оправдан, если нужны десятки ядер, больше каналов памяти и несколько параллельных расчётов. Объём от 128 ГБ RAM имеет смысл после замера реального рабочего набора. Типичный сценарий — крупномасштабный расчёт грунтового основания или серия вариантов, где важна суммарная производительность нескольких задач, а не только скорость одного потока.

Само использование FLAC3D не делает Threadripper PRO или Xeon обязательным. Профессиональная платформа оправдана, когда типовая модель масштабируется на десятки ядер, нужны несколько одновременных запусков либо большой объём, высокая пропускная способность и поддержка ECC-памяти.

Объём памяти и необходимость ECC определяют по проекту и требованиям к надёжности.

Готовые рабочие станции DigitalRazor собирают под конкретное ПО и нагрузку, а перед отправкой система проходит стресс-тестирование до 48 часов. На оборудование доступна расширенная гарантия до трёх лет и поддержка собственного сервисного центра. Это особенно полезно для расчётных задач, где важны стабильность под длительной нагрузкой и совместимость компонентов. Посмотреть подходящие конфигурации можно в каталоге DigitalRazor.

Типичные ошибки при подборе железа для геотехнических расчётов

• Брать максимум ядер без проверки масштабирования. Однопоточный или плохо масштабируемый этап не станет пропорционально быстрее от большего числа ядер;
• Экономить на RAM. Для крупных 3D-моделей и нескольких параллельных процессов нехватка памяти быстро становится узким местом;
• Покупать дорогой GPU «на будущее». Если GPU используется только для отображения, более дорогой ускоритель улучшит работу с 3D-сценой, но не ускорит сам решатель;
• Принимать системные требования ПО за оптимальную конфигурацию. Минимальные требования показывают, что программа запустится, а рекомендуемые дают лишь ориентир для типового сценария;
• Сравнивать по нерелевантным бенчмаркам. Cinebench, Blender и тесты других CAE-пакетов не показывают скорость конкретного решателя;
• Недооценивать временные файлы. В крупных проектах нужно заранее резервировать место под временные данные и результаты, а не ориентироваться только на размер исходной модели;
• Игнорировать ограничения лицензии. У разных пакетов лицензия может ограничивать доступное число ядер или параллельных запусков. Это нужно проверить до выбора CPU и планирования одновременных задач.

Вопросы и ответы (FAQ)

Как подобрать конфигурацию под реальный проект

Для моделирования грунтов и других инженерных расчётов сначала зафиксируйте ПО и его версию, типовой проект, требования лицензии и число параллельных задач. Геотехнические расчёты лучше оценивать на типовой модели: так видны реальная нагрузка на CPU, RAM и дисковую подсистему и ограничения выбранной конфигурации.

В каталоге DigitalRazor можно выбрать базовую платформу, а затем уточнить конфигурацию под конкретный проект. Перед закупкой рабочую станцию можно подготовить к удалённому тестированию и проверить время расчёта, пиковое потребление RAM и загрузку компонентов.
