Как выбрать блок питания для сервера: расчет мощности, резервирование и топ характеристик

Блок питания — это фундамент сервера. От него зависит стабильность всей системы: любые проблемы с питанием ведут к сбоям, перегреву и быстрому износу железа. Рассказываем, как рассчитать мощность и выбрать надежный серверный блок питания, который справится с реальными нагрузками.

Почему важно правильно выбрать БП

Блок питания критически важен, но брать «с запасом» нужно с умом. Слабая модель гарантирует сбои и быструю выработку комплектующих. Слишком мощная — это увеличенный нагрев и переплата. К тому же огромный топовый блок может банально не поместиться в серверный корпус.

Функции блока питания:

• Обеспечение питания;
• Преобразование переменного напряжения сети в постоянное напряжение;
• Стабилизация напряжения и сглаживание перепадов;
• Защита от перегрузки, короткого замыкания и перегрева;
• Отвод собственного тепла и участие в общей аэродинамике корпуса.

Чем серверный БП отличается от обычного

Серверные блоки питания отличаются от потребительских конструкцией и требованиями к надёжности, поскольку рассчитаны на непрерывную работу в составе критичной инфраструктуры.

Отличия от потребительских БП:

• Форм-факторы и конструкция, рассчитанные на серверные шасси;
• Поддержка горячей замены (hot-swap);
• Работа в схемах резервирования (1+1, N+1);
• Наличие телеметрии и интерфейсов управления (PMBus, интеграция с BMC/IPMI);
• Стабильная работа при длительных нагрузках и повышенных температурах.

Типы серверных блоков питания по конструкции и эксплуатации

Серверные блоки питания различаются по конструкции, уровню отказоустойчивости и условиям эксплуатации.

По способу установки:

Fixed — стационарный блок питания, установленный внутри корпуса. Замена требует выключения сервера. Используется в бюджетных и малых серверах, где допустим короткий простой.

Hot-plug — модульный блок питания, который можно заменить без отключения системы. Применяется в большинстве стоечных серверов.

По схеме питания:

Single — одиночный БП без резервирования.

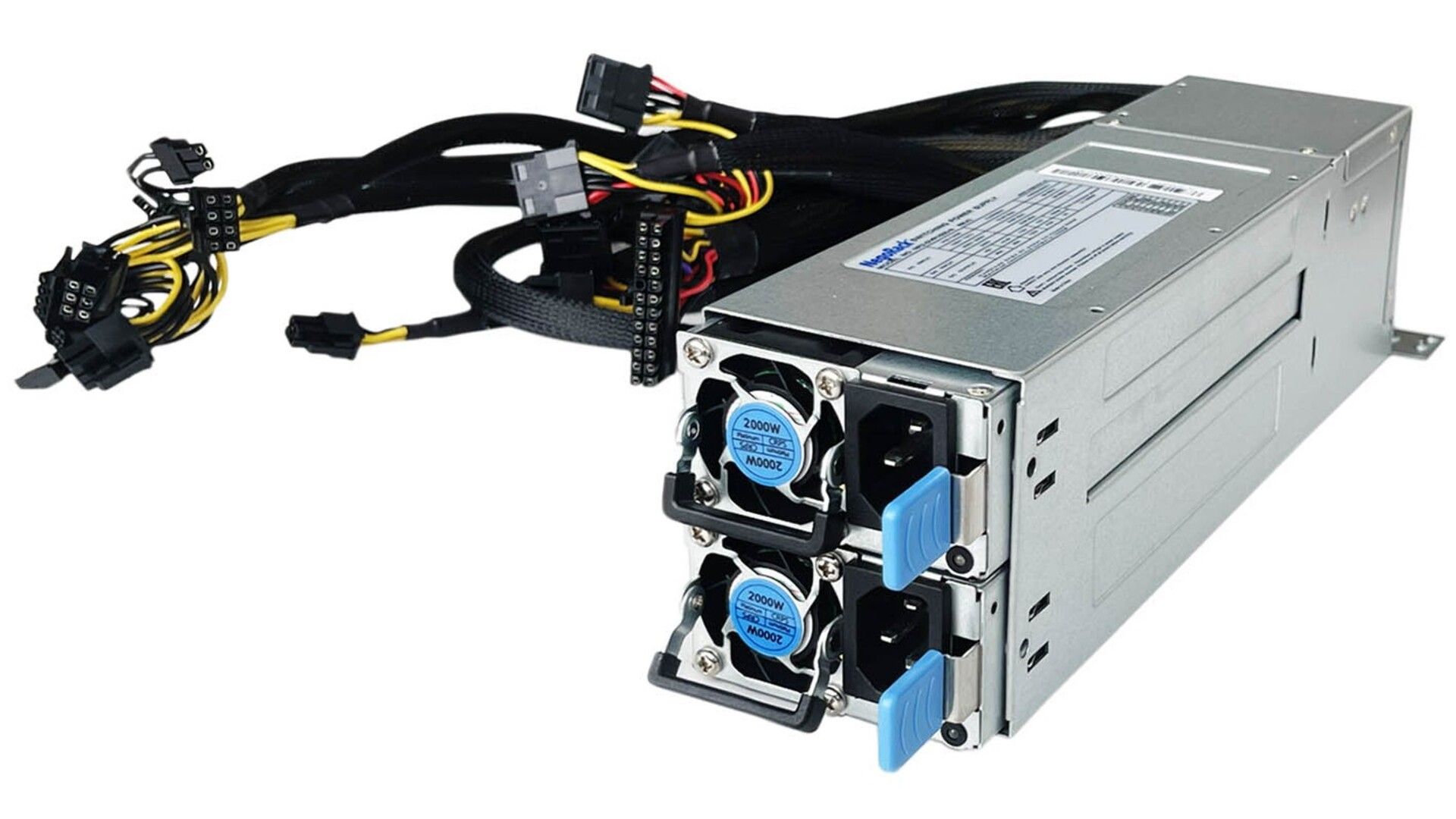

Redundant — система из нескольких модулей (1+1, N+1), где при отказе одного, питание продолжает подаваться от остальных. Основа для отказоустойчивых серверов.

По типу входа:

AC-input — блок питания, работающий от переменного тока электросети (обычно 100–240 В AC), самостоятельно преобразует его во внутренние напряжения сервера.

DC-input — блок питания, рассчитанный на вход постоянного тока (например, –48 В DC в телеком-сетях), используется в дата-центрах и инфраструктуре с централизованным DC-распределением.

Блок питания типа Redundant

Форм-факторы серверных блоков питания

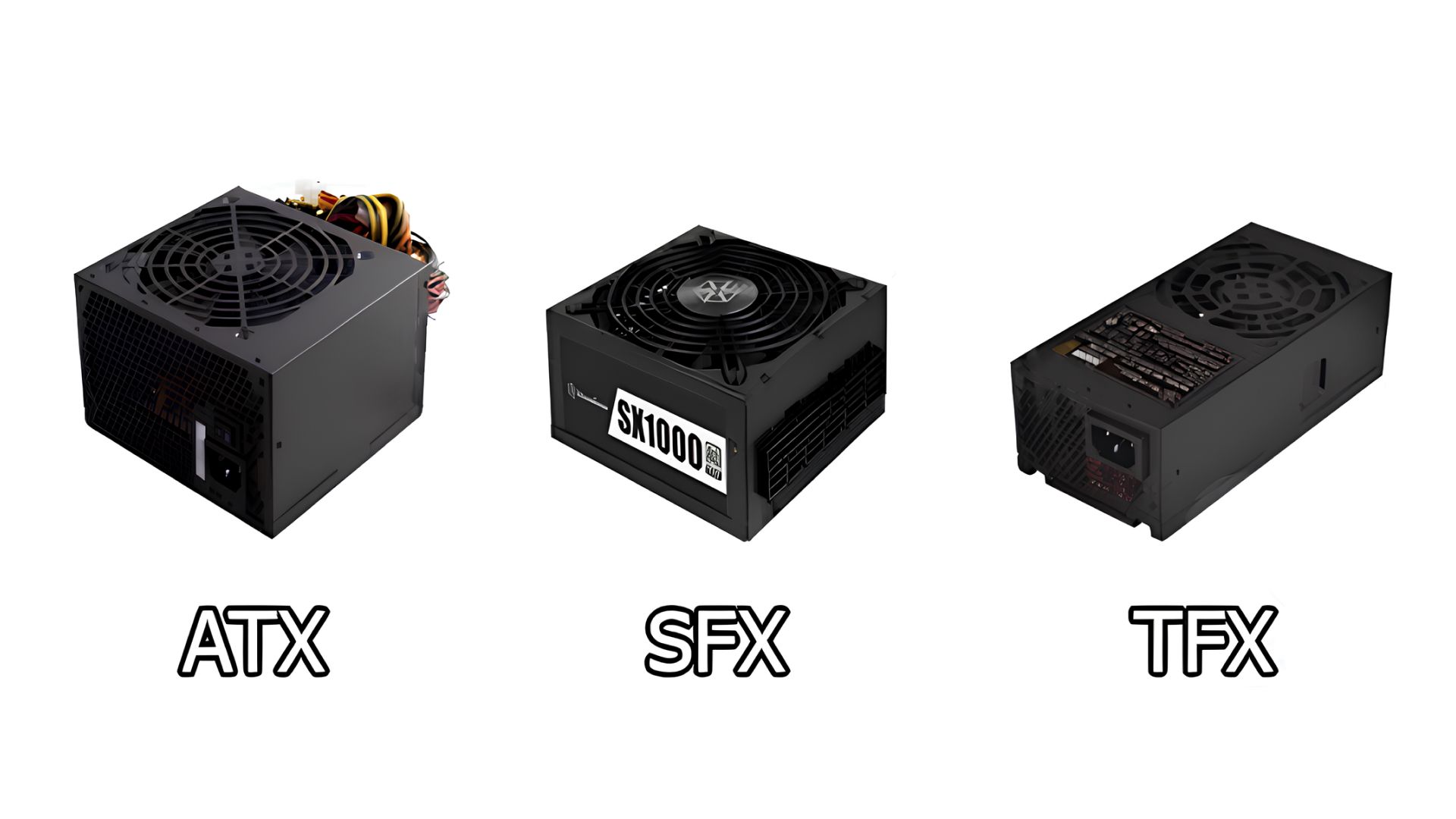

Форматы БП для рабочих станций:

ATX. Классический стандарт. Подходит для большинства рабочих станций и башенных серверов начального уровня.

SFX и SFX-L. Уменьшенная версия для компактных сборок, где важно сэкономить внутреннее пространство. SFX-L — удлинённая версия SFX. Сохраняет компактную ширину и высоту, но имеет большую длину корпуса, что позволяет использовать более крупный вентилятор и повышенную мощность при лучшем охлаждении.

TFX и Flex ATX. Специфические блоки вытянутой формы. Их устанавливают в узкие (Slim) корпуса и нестандартные системы.

Форм-факторы блоков питания для серверов tower

Форматы для серверов в стойку:

CRPS (Common Redundant Power Supply). Имеет стандартные размеры, расположение контактов, а также поддержку hot-swap и резервирования;

Модульные форматы (1U, 2U, 4U). В отличие от CRPS имеют нестандартные размеры и разъёмы. Фирменные блоки питания, часто встречаются в серверах Dell, HPE, Lenovo. Размеры в данном случае измеряются величиной U — юнит, которая соответствует габаритам стойки сервера.

Блок питания CRPS

Блок питания Dell размером 1U, для сервера Dell PowerEedge

Как определить необходимую мощность БП для сервера?

Нужно учесть расчётную тепловую мощность (TDP) всех компонентов и добавить запас — примерно 30%.

Учитывать нужно:

• Процессоры;
• Видеокарты;
• Накопители, ОЗУ, материнскую плату и вентиляторы.

Посчитаем мощность блока питания на примере сервера из линейки DEVBOX AI от DigitalRazor.

Процессор. Threadripper PRO 7995WX — 350 Вт.

Видеокарты. NVIDIA H200 NVL (4 штуки) — по 600 Вт.

Остальное. 200 Вт.

Итого: (350 + 600 х 4 + 200) х 1,3 = 3835 Вт.

Сервер DEVBOX AI

Основные характеристики блоков питания

Далее рассмотрим параметры, которые определяют стабильность работы серверного блока питания и его совместимость с оборудованием.

Параметры электропитания серверного БП

Номинальная мощность. Максимальная суммарная мощность, которую БП способен отдавать длительное время без перегрузки.

Мощность по линии 12 В. Ключевой параметр: по линии 12 В питаются CPU, GPU, накопители и большая часть периферии.

Схема защиты по току (OCP / rail design). Одна или несколько линий 12 В с отдельной защитой по току. Влияет на безопасность и распределение нагрузки.

Диапазон входного напряжения (AС INPUT). Поддерживаемые параметры сети (например, 100–240 В). Важно для дата-центров и разных электросетей.

Схема избыточного питания (1+1, N+1). Поддержка дополнительных (резервных) блоков питания.

Hold-up time. Время удержания питания при кратком провале напряжения в электросети. Важный серверный параметр, но не всегда производители указывают его явно.

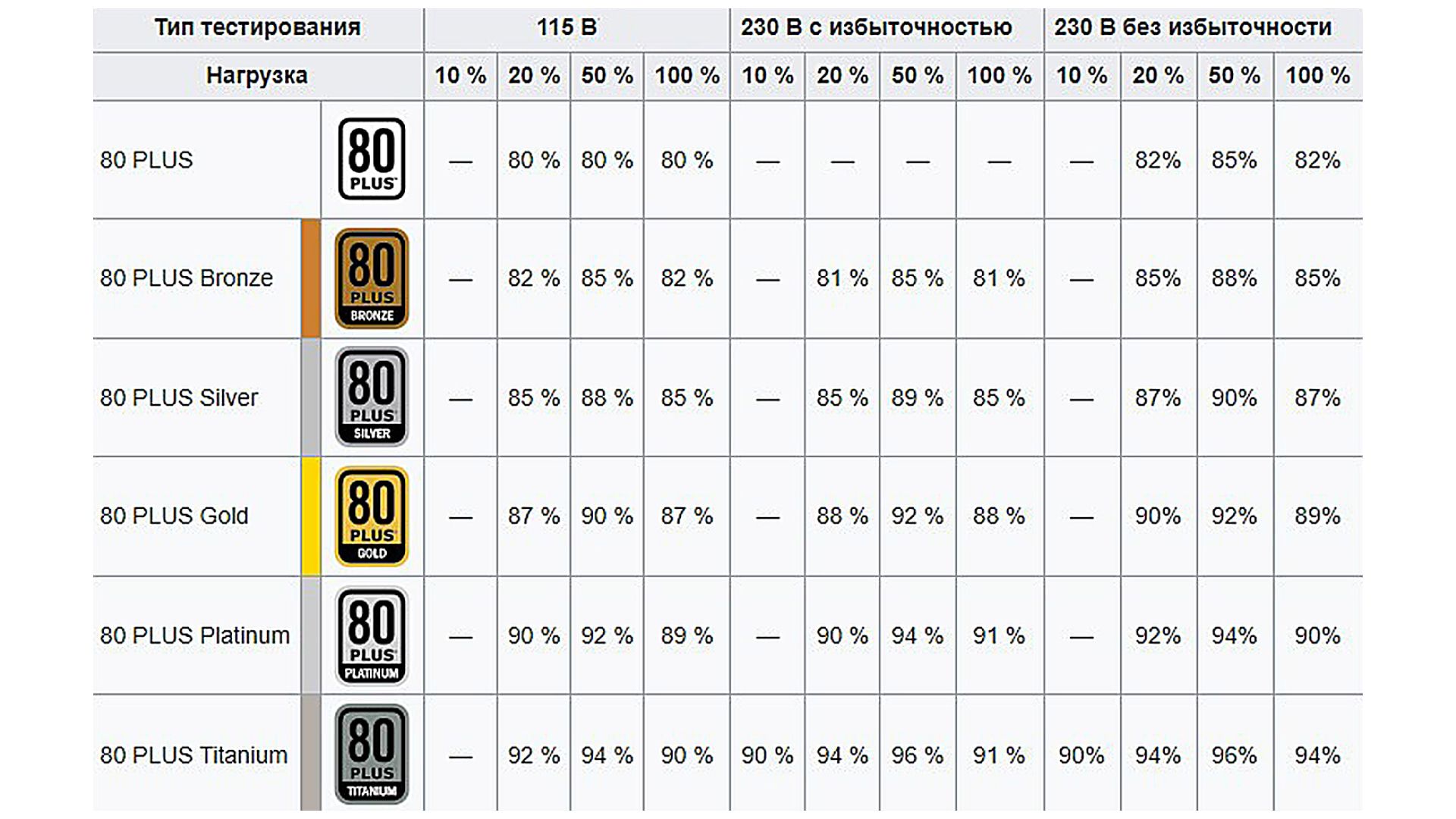

Сертификация (80 PLUS). Показывает, какая доля энергии используется эффективно. Ориентируйтесь на колонку 50%. Серверные БП проектируют так, чтобы выдавать максимальную эффективность именно при половинной нагрузке.

Например: БП с сертификатом 80 PLUS Platinum, резервированием (избыточностью) и питанием 230 В при нагрузке в 50% имеет КПД 94%. Чем выше этот показатель, тем меньше энергии уходит в бесполезный нагрев и тем ниже ваши счета за электричество.

Таблица сертификатов 80 PLUS

Разъёмы

В серверах Tower блок питания обычно подключается к компонентам напрямую: кабели идут от БП к материнской плате, процессору, видеокартам. Нужно учесть наличие всех необходимых разъёмов.

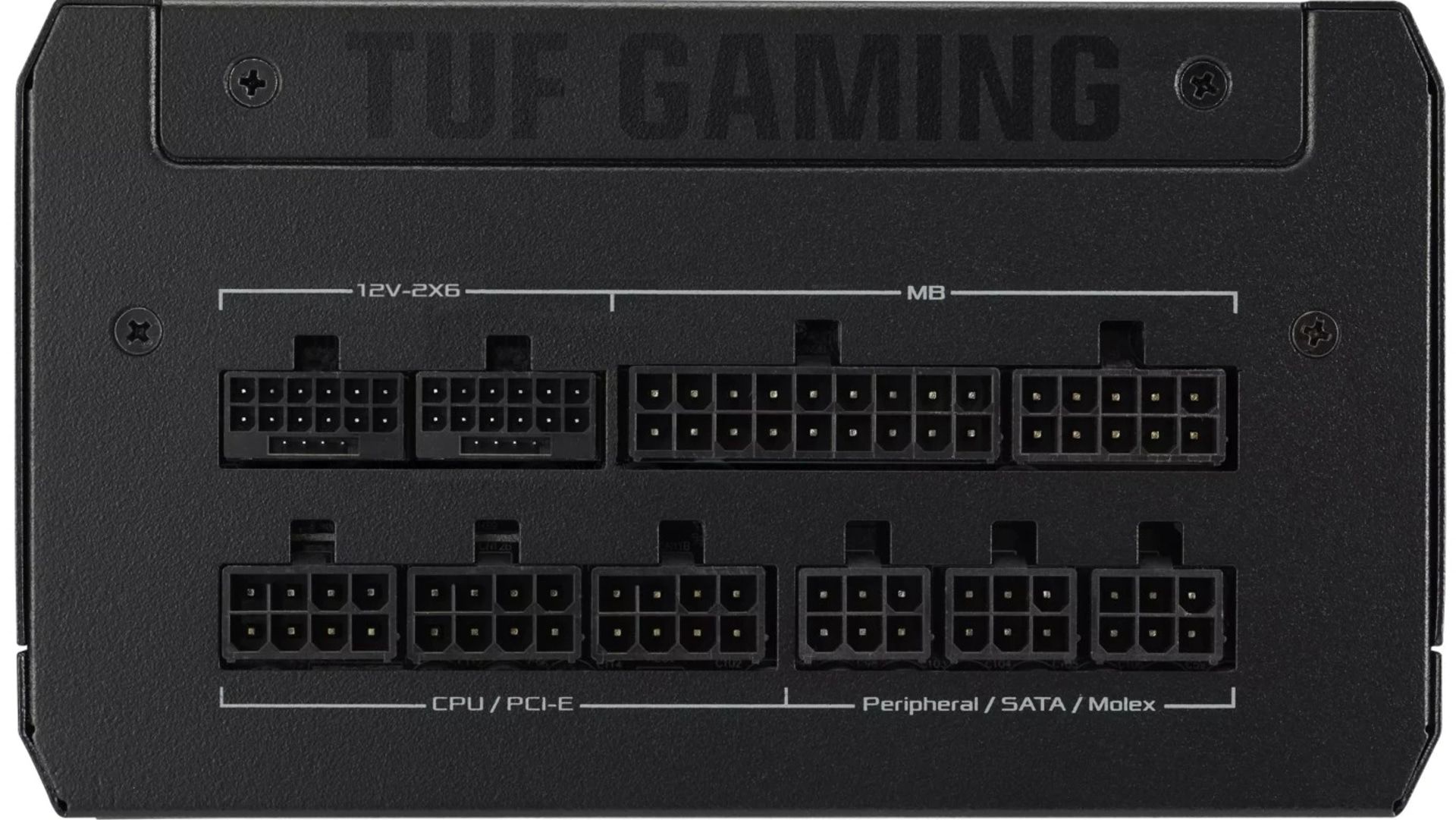

Разъёмы, характерные для блоков питания ATX (рабочих станций):

• 24-pin ATX (20+4) — основное питание материнской платы;
• 8-pin EPS12V (4+4) — питание процессора;
• 12VHPWR или 12V-2×6 — питание видеокарты.
• SATA, Мolex — питание накопителей, охлаждения и периферии.

Разъёмы блока питания ATX

В стоечных серверах система питания устроена иначе, чем в игровых компьютерах или рабочих станциях. Блок питания здесь не подключается к компонентам напрямую кабелями, а работает как общий источник энергии для всего шасси и передаёт питание на внутренние платы распределения. Это необходимо из-за высокой плотности компонентов и большого числа потребителей: тянуть отдельные кабели к каждому неудобно и небезопасно.

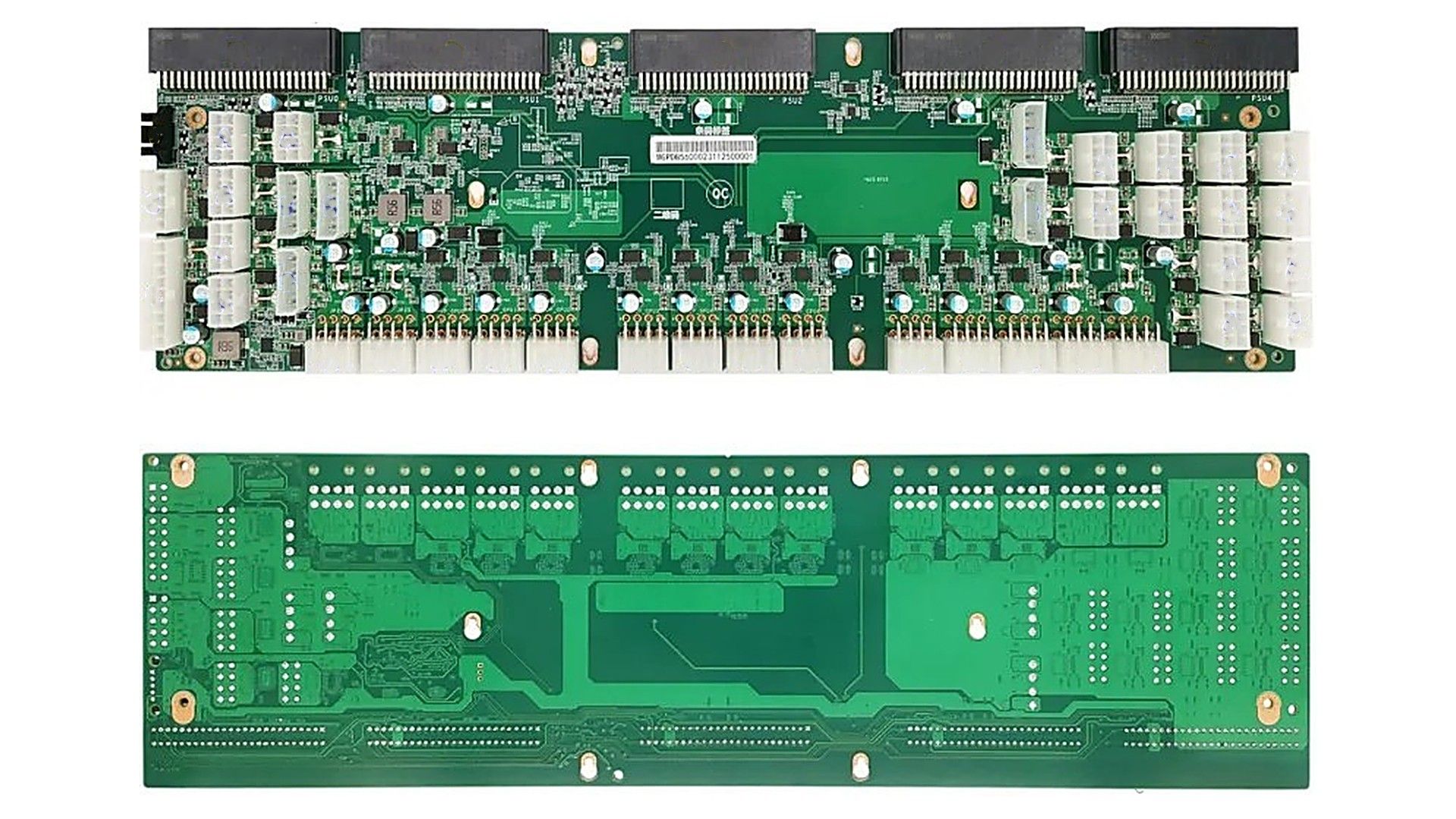

Эту задачу решает PDB (Power Distribution Board) — плата распределения питания, которая централизованно принимает энергию от БП и разводит её по всем системам сервера. На ней расположены все основные разъёмы.

Плата распределения питания

В серверных БП (стоечные сервера) добавляются следующие разъёмы:

• Server MB Power — специальные разъёмы питания серверных материнских плат;
• Backplane Power — питание дисков через серверный backplane (плата распределения для накопителей);
• CRPS Power Connector — подключение модульных блоков питания с горячей заменой к PDB;
• PMBus — интерфейс мониторинга и управления питанием;
• AC-вход (C14, C20) — подключение к сети (в мощных серверных БП чаще используется C20).

Кабели

Наличие нужных линий. БП должен обеспечивать достаточное количество линий питания для CPU, ускорителей и системных компонентов. В серверных конфигурациях нагрузка высокая, поэтому нехватка отдельных линий приводит к перегрузкам или использованию переходников.

Соответствие платформе. В серверах часто используются фирменные жгуты и разводка, рассчитанные под конкретное шасси. Важно, чтобы кабели БП соответствовали схеме подключения материнской платы, PDB и других узлов.

Длина и укладка. Кабели не должны быть натянуты или избыточно длинными. Неправильный кабель-менеджмент может перекрывать поток воздуха, затруднять обслуживание и создавать нагрузку на разъёмы.

Всегда нужно учитывать следующие моменты:

• Tower-серверы: кабели чаще идут напрямую к компонентам, поэтому важны длина и количество кабелей;
• Стоечные серверы: даже при распределении питания внутри шасси укладка жгутов влияет на воздушный поток (front-to-back) и доступ к модулям при обслуживании.

Блок питания типа Redundant

Охлаждение

Охлаждение блока питания влияет на его ресурс, стабильность работы и способность выдавать номинальную мощность под нагрузкой. Чем хуже тепловой режим, тем выше риск перегрева и преждевременного выхода БП из строя.

Вот параметры охлаждения, которые действительно важны при выборе серверного БП:

Тип охлаждения. Активное (встроенные вентиляторы) или пассивное. Для серверов почти всегда используется активное.

Направление воздушного потока. Front-to-back или back-to-front. Должно совпадать со схемой охлаждения шасси.

Дерейтинг по температуре. Снижение доступной мощности при росте температуры окружающей среды.

Рабочий температурный диапазон. При какой температуре БП способен отдавать номинальную мощность без дерейтинга.

Уровень шума. Важно для офисных серверных помещений и лабораторий.

Обслуживание и мониторинг БП

Регулярное обслуживание

Регулярная профилактика помогает избежать перегрева, продлевает срок службы компонентов и снижает риск сбоев под нагрузкой. Очистка от пыли, проверка системы охлаждения и контроль температур — базовые меры для стабильной работы сервера. Для профессионального обслуживания и диагностики оборудования обратитесь в сервисный центр DigitalRazor.

Мониторинг через IPMI,BMC

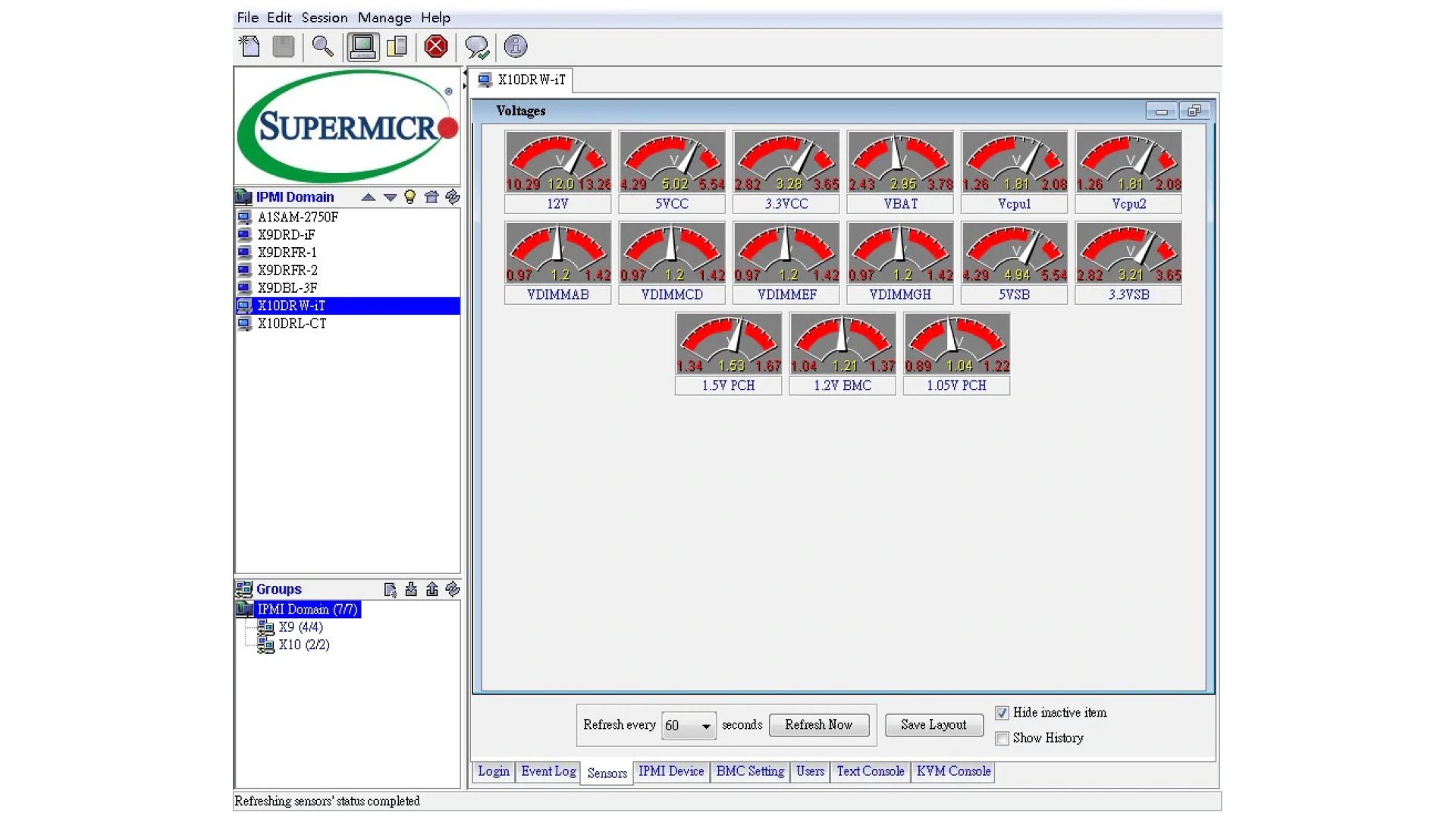

Серверные платформы поддерживают удалённый мониторинг питания. Данные о работе блока питания собирает встроенный контроллер BMC, а доступ к ним администратор получает через интерфейс IPMI. Отображаются: энергопотребление, напряжения по линиям и состояние модулей, а в системах с резервированием отдельно виден статус каждого БП, что позволяет быстро выявить отказ оборудования.

Интерфейс IPMI

Признаки проблем с БП

Неисправности блока питания редко происходят мгновенно — чаще система заранее подаёт сигналы о проблемах. Важно вовремя распознать эти признаки, чтобы избежать аварийного отключения сервера и потери данных.

Основные симптомы неполадок БП:

• Самопроизвольные перезагрузки;
• Нестабильная работа под нагрузкой;
• Резкий рост шума (вентиляторы работают на максимуме);
• Ошибки, связанные с питанием.

10 крупных OEM-производителей серверных БП

Производитель важен как показатель уровня БП и контроля качества, но решающую роль играет конкретная модель и её назначение. Ниже — 10 крупнейших производителей серверных БП.

1. СWT (Channel Well Technology)
2. FSP Group
3. SeaSonic
4. Super Flower
5. Enhance Electronics
6. Delta Electronics
7. HEC/Compucase
8. AcBel
9. High Power
10. Huizhou Xin Hui Yuan Tech

Распространённые ошибки при выборе блока питания для сервера

Отсутствие запаса мощности. Блок питания оптимально работает при нагрузке около 60–70% от номинала — выдаёт пиковый КПД, оптимальные значения шума и тепла.

Игнорирование схемы резервирования. Выход из строя БП приводит к остановке системы и простою сервисов.

Недостаток разъёмов питания CPU и GPU. Переходники увеличивают сопротивление, нагрев и риск отказа.

Игнорирование форм-фактора шасси. БП физически может не подойти по размерам или нарушит воздушный поток.

Экономия на эффективности (80 PLUS). Низкий КПД даст больше тепла, выше нагрузка на охлаждение и счета за электричество.

Инструкция для выбора серверного блока питания

Чтобы упростить выбор БП для сервера, вот вам краткая инструкция:

• Форм-фактор и модель. Убедитесь, что блок питания полностью совместим с вашим серверным шасси или корпусом.
• Общая мощность. Рассчитайте нагрузку всей системы и заложите разумный запас.
• Разъёмы питания. Проверьте, что их достаточно для подключения всех компонентов без переходников.
• Сертификация эффективности. Ориентируйтесь на уровень 80 PLUS Platinum или выше для стабильной работы 24/7.
• Резервирование. При необходимости выбирайте модели с поддержкой hot-swap и схем 1+1 или 2+1.
• Охлаждение. Направление воздушного потока БП должно соответствовать конструкции сервера.
• Гарантия и доступность. Отдавайте предпочтение серверным моделям с длительной поддержкой и доступными заменами.

Учесть все параметры самостоятельно бывает сложно. Быстро и корректно подобрать подходящий блок питания помогут консультанты DigitalRazor.

FAQ: ответы на популярные вопросы

Заключение

Блок питания — это не просто компонент, а фундамент отказоустойчивости всей вашей ИТ-инфраструктуры. Ошибки при его выборе или попытка сэкономить на качестве могут стоить гораздо дороже самого устройства, что приводит к простоям бизнеса и потере данных.

Грамотно подобранный БП с правильным запасом мощности, высоким КПД (80 PLUS) и схемой резервирования обеспечит серверу долгие годы стабильной работы и снизит эксплуатационные расходы.

Если вы не хотите тратить время на сложные расчеты и изучение спецификаций, доверьте эту задачу экспертам. Консультанты DigitalRazor помогут сконфигурировать сервер или рабочую станцию с идеальным балансом производительности и надежности именно под ваши задачи.
