ИБП для серверной: как рассчитать и выбрать мощность

Источник бесперебойного питания должен выдерживать нагрузку оборудования и поддерживать его работу достаточно долго для переключения на резервное питание или безопасного завершения работы. Разберём, как рассчитать мощность ИБП для серверной, выбрать запас и оценить время автономной работы.

Коротко о главном

Для выбора ИБП составьте список всего оборудования, которое будет к нему подключено, и оцените его потребление. Затем проверьте обе характеристики ИБП — мощность в ваттах и полную мощность в вольт-амперах: превышать нельзя ни одну из них. Предусмотрите запас под рост нагрузки.

Мощность ИБП и время работы от батареи решают разные задачи. После расчёта нагрузки определите, сколько минут нужно серверной при отключении электричества, и проверьте время работы по данным выбранной модели при этой нагрузке.

ВА и ватты: в чём разница и почему это важно для расчёта

На ИБП обычно указаны две мощности. Ватты (Вт) показывают, какую активную нагрузку он способен питать. Вольт-амперы (ВА) обозначают полную мощность. При выборе нельзя превышать ни один из этих пределов: модель с подходящим значением ВА всё равно может оказаться слишком слабой по ваттам.

Связь между величинами описывает коэффициент мощности, или PF:

Вт = ВА × PF
ВА = Вт ÷ PF

Например, оборудование потребляет 700 Вт при PF 0,8. Его полная мощность составляет 700 ÷ 0,8 = 875 ВА. ИБП с характеристиками 1000 ВА / 900 Вт выдерживает такую нагрузку по обоим показателям. Модель 1000 ВА / 600 Вт не подходит: предел в ваттах ниже потребления оборудования. Значение PF в этом примере относится к нагрузке. Отношение ватт к ВА в характеристиках самого ИБП может быть другим.

Для расчёта используйте данные о потреблении подключаемого оборудования или результаты измерений. Номинальная мощность блока питания сервера сама по себе не показывает фактическое потребление системы. Поэтому для выбора ИБП нужно оценить реальную или расчётную нагрузку оборудования.

Как рассчитать необходимую мощность ИБП

Суммируем нагрузку всего оборудования

Начните со списка устройств, которые должны продолжать работу при отключении электричества: серверов, хранилища, сетевого оборудования и других подключённых потребителей. Для действующей стойки используйте показания PDU с функцией измерения потребления или данные мониторинга серверов при характерной высокой нагрузке. Для новой конфигурации возьмите расчётные данные производителей. Номиналы блоков питания не складывайте вместо потребления устройств: два резервных блока одного сервера не означают, что сервер постоянно расходует их суммарную номинальную мощность.

Допустим, в расчётном режиме два сервера потребляют по 900 Вт, хранилище — 350 Вт, а сетевое оборудование — 250 Вт. Нагрузка составляет:

900 × 2 + 350 + 250 = 2400 Вт.

Это исходная величина для выбора ИБП. Отдельно проверьте полную мощность нагрузки в ВА и убедитесь, что оба показателя укладываются в характеристики выбранной модели.

Запас мощности и правило 80% при длительной работе

Если известно, что нагрузка вырастет на 20%, к исходным 2400 Вт добавляем 480 Вт. После расширения получаем 2880 Вт.

Дальше учитываем требуемый рабочий запас. Например, если по проекту нагрузка после расширения должна занимать не более 80% выходной мощности ИБП:

2880 ÷ 0,8 = 3600 Вт.

В таком сценарии нужен ИБП с выходной мощностью не менее 3600 Вт. Отдельно проверьте предел в ВА. Загрузка около 80% — распространённый ориентир, а не универсальное техническое ограничение. Не закладывайте несколько одинаковых запасов одновременно: рост нагрузки, пиковое потребление и резерв мощности нужно учитывать как отдельные проектные требования.

Особенности расчёта для стоек с GPU-серверами

Для стойки с GPU-серверами среднее потребление может заметно отличаться от нагрузки во время интенсивных вычислений. Ориентируйтесь на потребление всей системы в расчётном сценарии, допустимые пределы по документации производителя и настройки ограничения мощности. Расчёт только по видеокартам не учитывает процессоры, память, накопители, вентиляторы и потери в блоках питания. Отдельно проверьте схему резервирования питания конкретного сервера: требования к линиям A/B и распределению нагрузки различаются между платформами.

Если серверы подключены к двум независимым линиям A и B, рассчитайте нагрузку каждой линии и проверьте сценарий отказа другой. Резервирование работает только тогда, когда оставшийся путь способен принять предусмотренную проектом нагрузку.

При проектировании такой стойки нужно проверить не только мощность ИБП, но и готовность всей площадки: стойку, питание, охлаждение, сеть и условия обслуживания. Эти пункты подробнее разобраны в чек-листе DigitalRazor «Готова ли ваша серверная к серверу с видеокартами: что проверить до покупки».

HPC 4000

Для каких задач Серия серверов для кластеризации на 4 GPU. Предназначены для дата-центров и AI-ферм, где требуется повышенная плотность для обучение LLM и R&D.

Подробнее

Видеокарты

L40s / RTX PRO / H200 NVL

Объем видеопамяти до 564 ГБ

Процессоры

AMD EPYC, Intel Xeon

Количество ядер до 128

RAM до 1536 ГБ DDR5

Форм-фактор 2U

HPC 8000

Для каких задач Серия серверов для кластеризации на 8 GPU. Предназначены для дата-центров и AI-ферм, где требуется повышенная плотность для обучение LLM и R&D.

Подробнее

Видеокарты

L40s / RTX PRO / H200 NVL

Объем видеопамяти до 1128 ГБ

Процессоры

AMD EPYC, Intel Xeon

Количество ядер до 256

RAM до 2048 ГБ DDR5

Форм-фактор 4U

HGX H200

Для каких задач HGX объединяет 8 видеокарт NVIDIA H200, достигая экстремальной плотности производительности. Благодаря внутренней связности NVSwitch мгновенно интегрируется в масштабные вычислительные кластеры.

Подробнее

Видеокарты

NVIDIA H200 SXM

Объем видеопамяти до 1128 ГБ

Процессоры

AMD EPYC, Intel Xeon

Количество ядер до 256

RAM до 2048 ГБ DDR5

Форм-фактор 5U

Какой тип ИБП выбрать для серверной

Online, line-interactive и off-line: что подходит для сервера

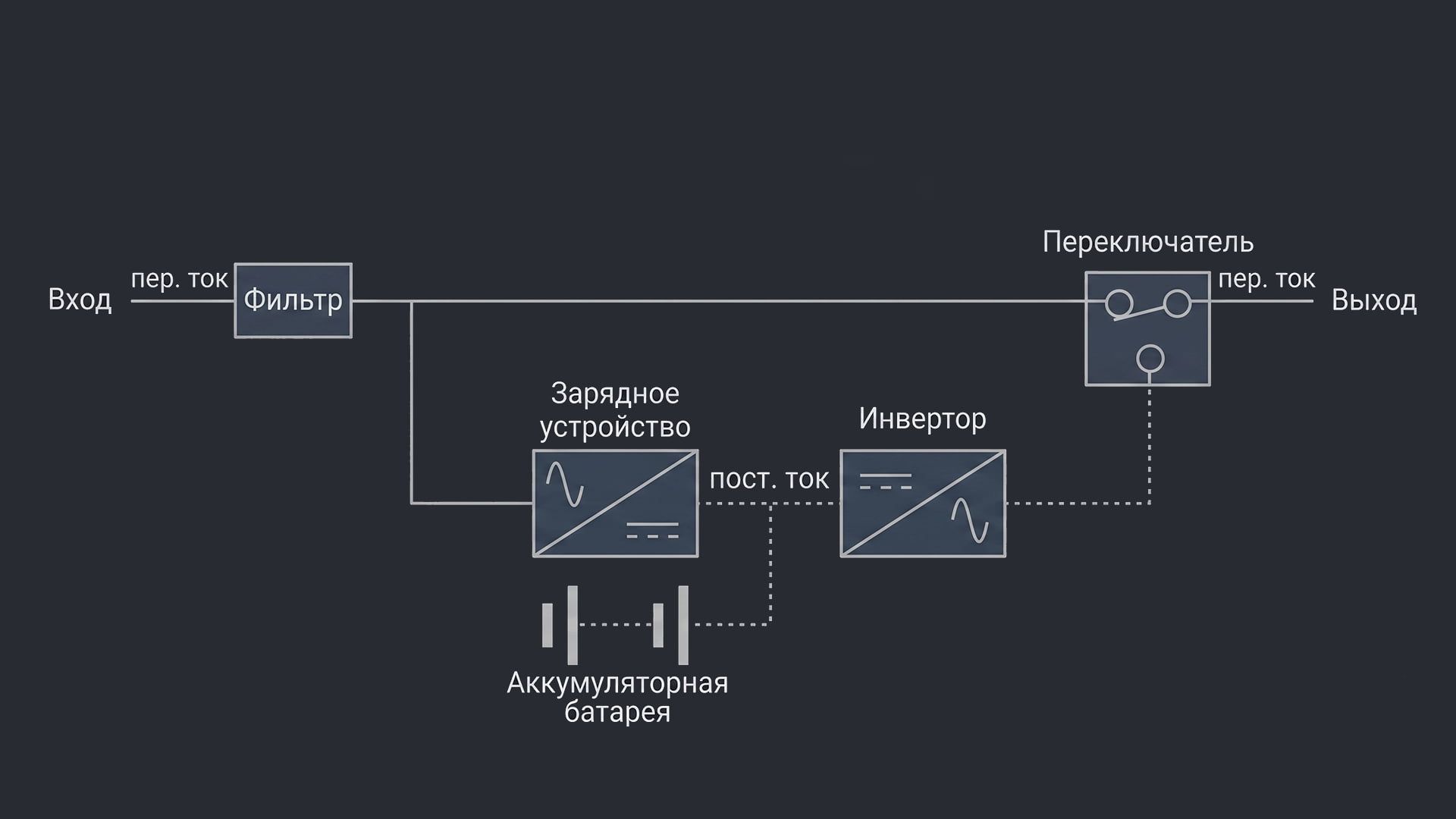

Off-line, или резервный ИБП, питает оборудование от сети и переходит на батарею при нарушении электроснабжения. Это решение для базовой защиты, в первую очередь для домашних и небольших офисных устройств. Для серверной стойки его не стоит выбирать только по подходящей мощности: проверьте также форму выходного сигнала при работе от батареи и требования блоков питания серверов.

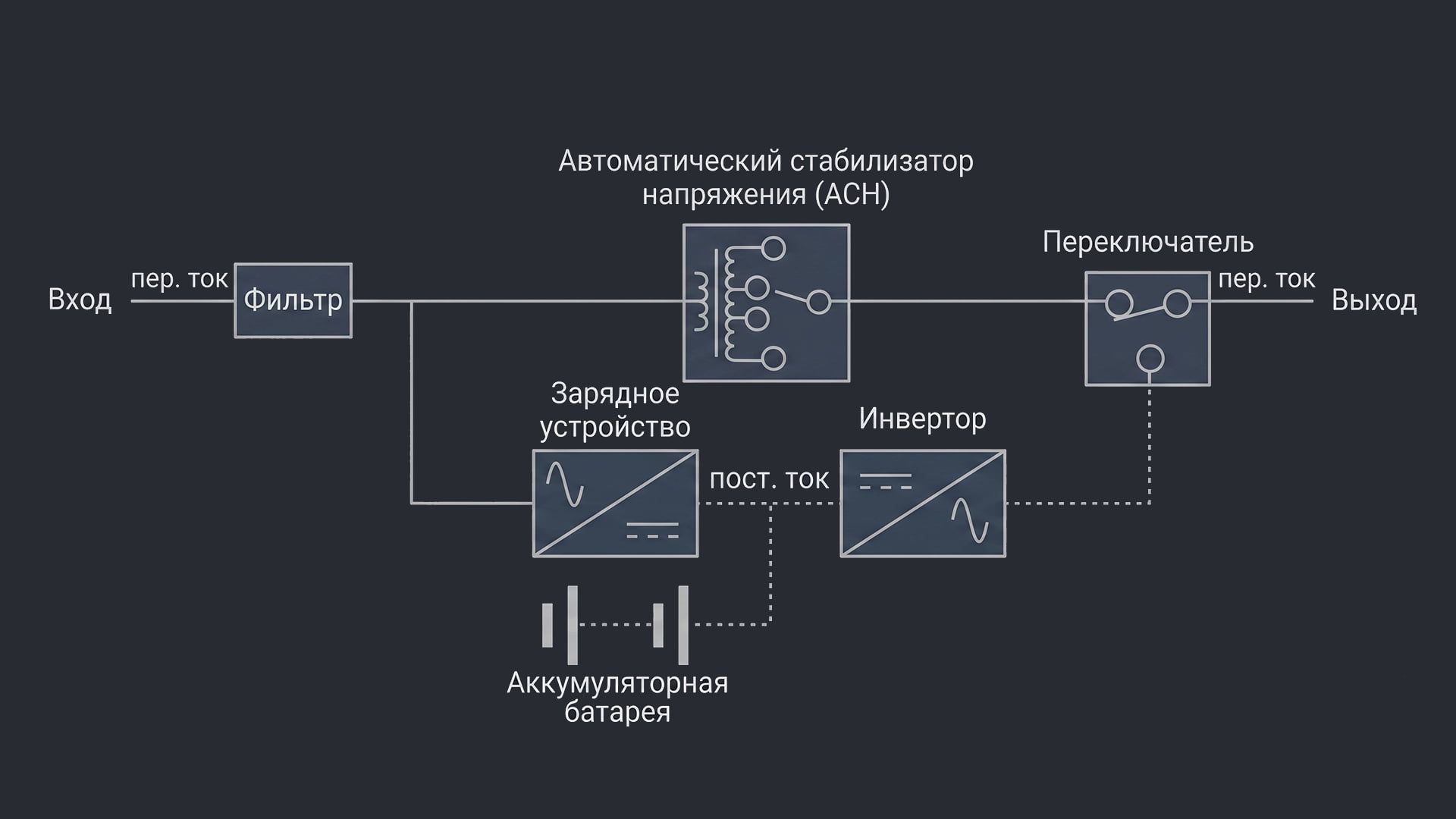

Линейно-интерактивный ИБП умеет корректировать часть отклонений напряжения без перехода на батарею. Такой вариант можно рассмотреть для небольшой серверной или сетевого шкафа при относительно стабильном электроснабжении. Перед покупкой проверьте диапазон стабилизации, форму выходного сигнала, время переключения и совместимость с оборудованием. Возможности зависят от конкретной модели.

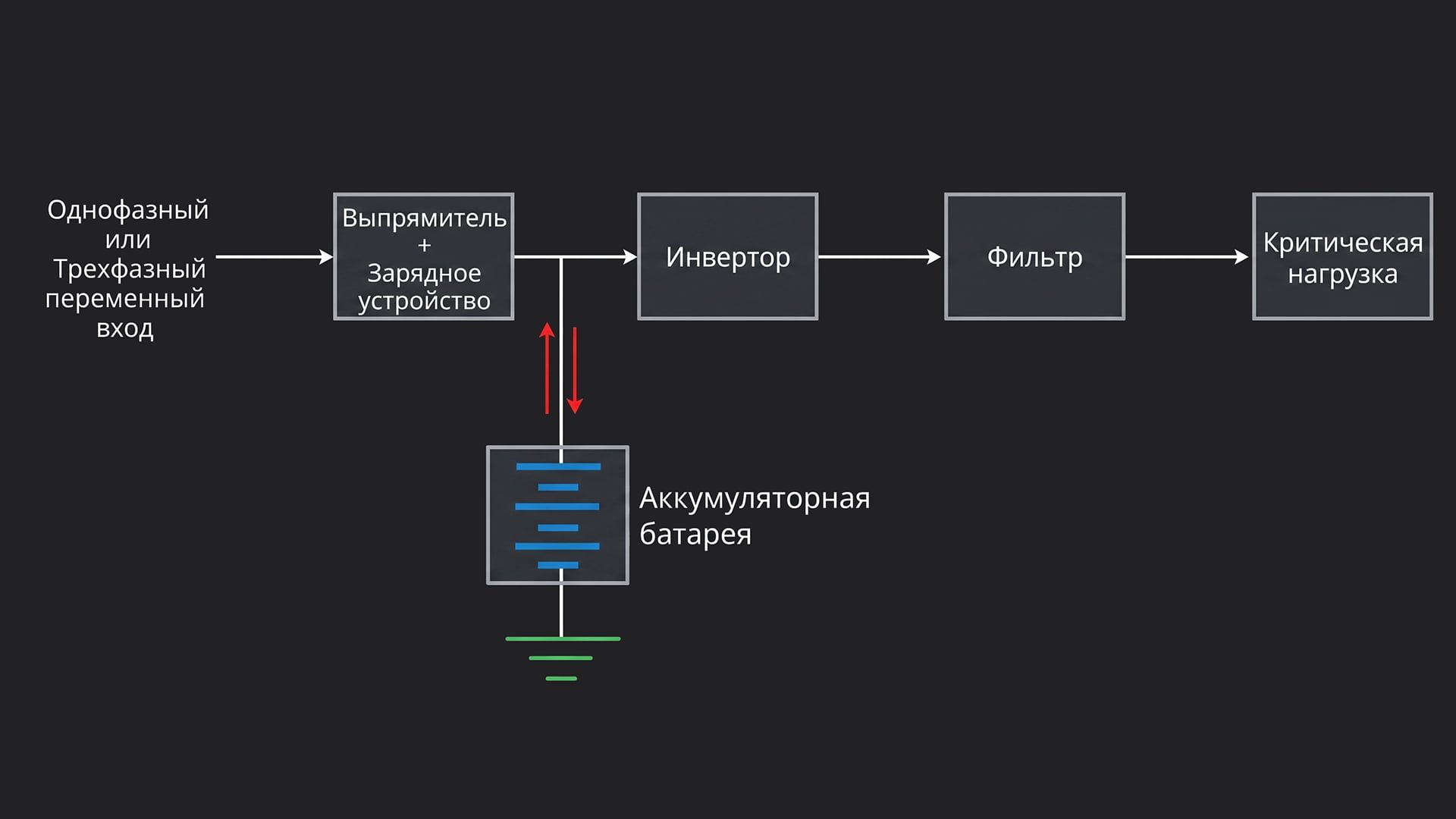

Онлайн-ИБП в режиме двойного преобразования постоянно питает нагрузку через инвертор. При пропадании входного питания паузы переключения на батарею в этом режиме нет. Такой тип подходит для критичных серверов и площадок с нестабильным электроснабжением. Для современных PowerEdge с блоками питания Active PFC Dell рекомендует ИБП с чистой синусоидой. Для критичной нагрузки наиболее подходящим вариантом компания называет онлайн-ИБП двойного преобразования с чистой синусоидой.

По одному типу ИБП нельзя определить время автономной работы. Она зависит от конкретной модели, батарейного комплекта, нагрузки, КПД и числа подключённых батарейных модулей. Если ИБП устанавливается в стойку 19 дюймов, заранее проверьте его высоту, глубину и место для батарейных модулей.

Время автономной работы: как рассчитать и от чего оно зависит

Сначала определите задачу батареи: дождаться восстановления питания, пережить запуск генератора или дать серверам время на безопасное завершение работы. Нужное время автономной работы считают для всей нагрузки, которая останется подключённой при отключении сети. Чем выше её потребление, тем быстрее разрядится батарея.

Для грубой оценки сначала можно определить номинальную энергию батарей:

Вт·ч = напряжение батарейной сборки, В × ёмкость, А·ч.

Например, для условной сборки 48 В / 50 А·ч номинальная энергия составляет 48 × 50 = 2400 Вт·ч. Деление 2400 Вт·ч на нагрузку 2000 Вт даёт 1,2 часа, или 72 минуты, но это только теоретическое отношение номинальной энергии к нагрузке.

Фактическое время автономной работы может заметно отличаться от такой оценки: на него влияют КПД ИБП, ток и глубина разряда, температура, состояние батарей и ограничения самой системы. Поэтому при выборе ИБП используйте таблицу или калькулятор времени работы производителя для конкретной модели, нагрузки и числа батарейных модулей.

Если автономности не хватает, совместимые внешние батарейные модули могут её увеличить. При этом они не повышают допустимую мощность ИБП: подключить больше серверов только за счёт дополнительных батарей нельзя.

Резервирование и масштабирование: схема N+1

Для оборудования, остановка которого недопустима, одной достаточной по мощности системы может быть мало. Схема N+1 добавляет к необходимому числу ИБП или силовых модулей ещё один резервный. После отказа одного элемента оставшиеся должны выдержать всю расчётную нагрузку. Такую схему реализуют в модульном ИБП или с помощью совместимых систем, работающих параллельно.

Пример: нагрузка составляет 6 кВт, а каждый силовой модуль рассчитан на 4 кВт. Для питания нужны два модуля, а третий обеспечивает резерв N+1. Если один выйдет из строя, останется 2 × 4 = 8 кВт — достаточно для нагрузки 6 кВт. Если стойка вырастет до 9 кВт, прежняя схема потеряет резервирование: после отказа одного модуля доступными останутся только 8 кВт.

При расширении серверной пересчитывайте не только мощность ИБП, но и время автономной работы, возможности батарей, вводов и распределения питания. Для новой конфигурации учитывайте фактический состав оборудования и его расчётное энергопотребление, а не только количество серверов в стойке.

Отдельно проверьте обслуживание системы: есть ли предусмотренный проектом байпас, можно ли заменить модуль без отключения нагрузки и какие элементы остаются общими для всей схемы. Само обозначение N+1 подтверждает резерв по силовым модулям, но не описывает надёжность каждого участка питания.

Потребление также сильно зависит от количества и класса видеокарт, процессоров и других компонентов. Примеры серверных конфигураций разного масштаба собраны в «обзоре линейки GPU-серверов DigitalRazor».

Чек-лист перед покупкой ИБП для серверной

Перед заказом сверьте характеристики ИБП с конкретной конфигурацией стойки:

1. Запишите расчётную нагрузку в Вт и ВА с учётом планируемого расширения. Проверьте, что выбранный ИБП выдерживает её по обоим пределам. Для GPU-серверов считайте нагрузку по конкретной конфигурации оборудования, а не по названию линейки.
2. Определите необходимое время автономной работы при этой нагрузке. Найдите значение в таблице или калькуляторе производителя для выбранной модели ИБП и набора батарей.
3. Проверьте электропитание на площадке: напряжение, число фаз, параметры ввода и возможность подключения ИБП. Затем сверьте выходные разъёмы и схему подключения PDU — блока распределения питания в стойке.
4. Проверьте место установки: высоту и глубину стоечного ИБП, крепления, массу устройства и батарейных модулей. Для стойки 19 дюймов одной подходящей ширины недостаточно.
5. Уточните форму выходного сигнала при работе от батареи и проверьте её совместимость с блоками питания сервера. Например, для PowerEdge Dell рекомендует ИБП с чистой синусоидой.
6. Проверьте средства управления: удалённый мониторинг, оповещения и возможность настроить безопасное завершение работы серверов и хранилища до разряда батареи.
7. Запланируйте обслуживание: доступность сменных батарей, порядок их замены и наличие байпаса, если ИБП потребуется обслуживать без остановки нагрузки. Учтите, что в режиме сервисного байпаса питание от батареи может быть недоступно.

Часто задаваемые вопросы

Заключение

Выбор ИБП начинается с нагрузки всей серверной стойки. Рассчитайте потребление в Вт и ВА, учтите рост и пиковые режимы, затем определите нужное время автономной работы. Перед покупкой проверьте эти значения по характеристикам и таблице времени работы конкретного ИБП. Если требуется резервирование, убедитесь, что после отказа одного элемента оставшаяся система выдержит нагрузку.

Конфигурации стоечных систем можно посмотреть в каталоге GPU-серверов DigitalRazor. Если для расчёта ИБП нужны параметры выбранного сервера, напишите специалистам DigitalRazor и уточните его состав и потребление под свою задачу.
