IBM показала NanoStack — транзистор для кремния за гранью одного нанометра, узел 7 ангстрем. Идея простая: складывать части транзистора вертикально, в стопку, а не тесниться по площади. Это снимает потолок нынешней технологии наноплёнок. Заявка громкая — около 100 миллиардов транзисторов на чип размером с ноготь, плюс 50% производительности или минус 70% энергии против 2 нанометров.
Краткое содержание
- трёхмерная компоновка: части транзистора ставят друг на друга, а не только в ряд — отсюда запас по плотности;

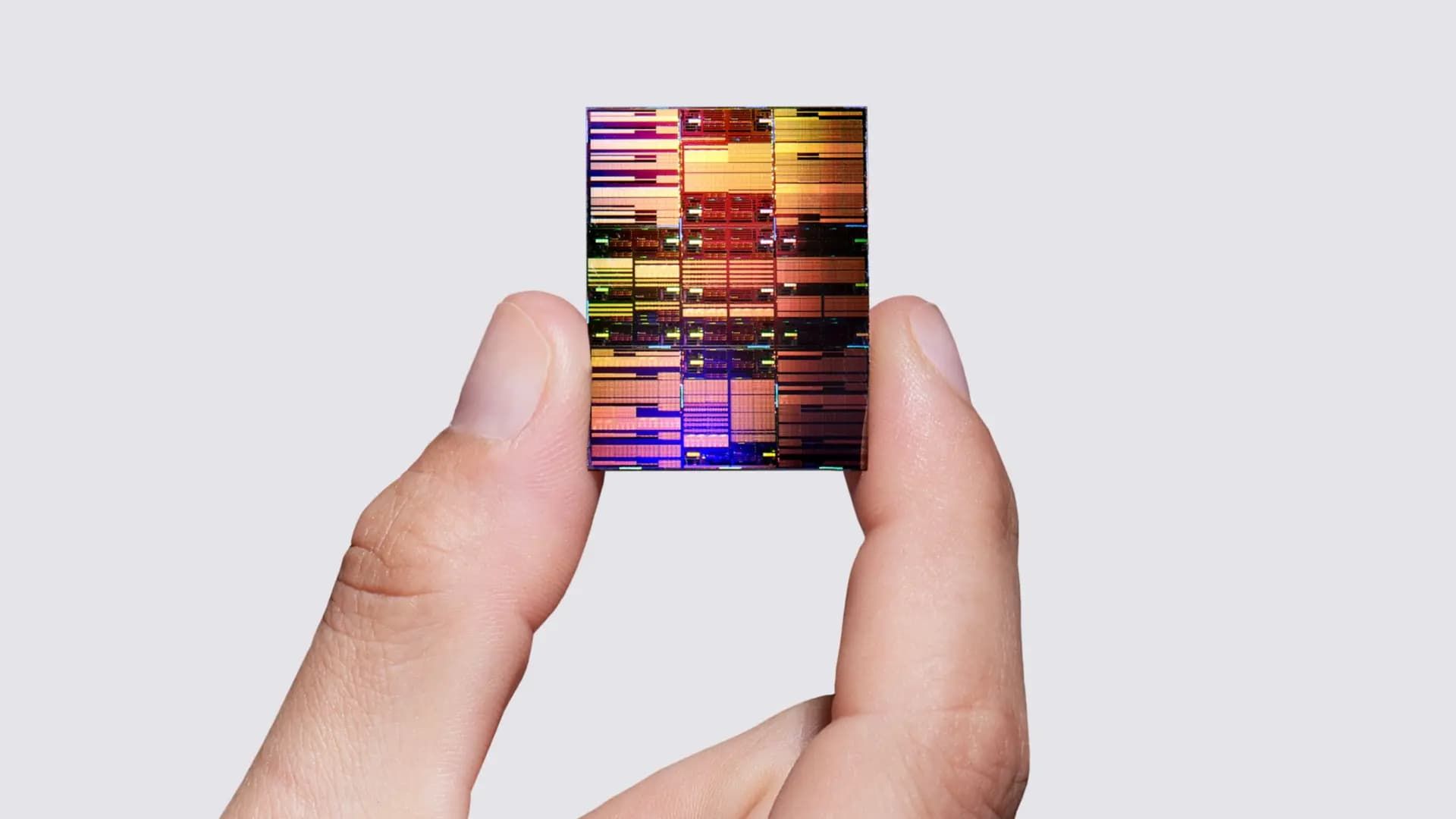

- около 100 миллиардов транзисторов на кристалле размером с ноготь, узел 7 ангстрем — это уже за гранью одного нанометра;
- против 2 нанометров заявлено плюс 50% производительности или минус 70% энергии, плюс уплотнение SRAM примерно на 40%;
- это не продукт, а платформа на будущее: в серию — в пределах десятилетия, ориентир для ИИ-ускорителей и расчётных систем.
Что такое NanoStack и в чём трюк

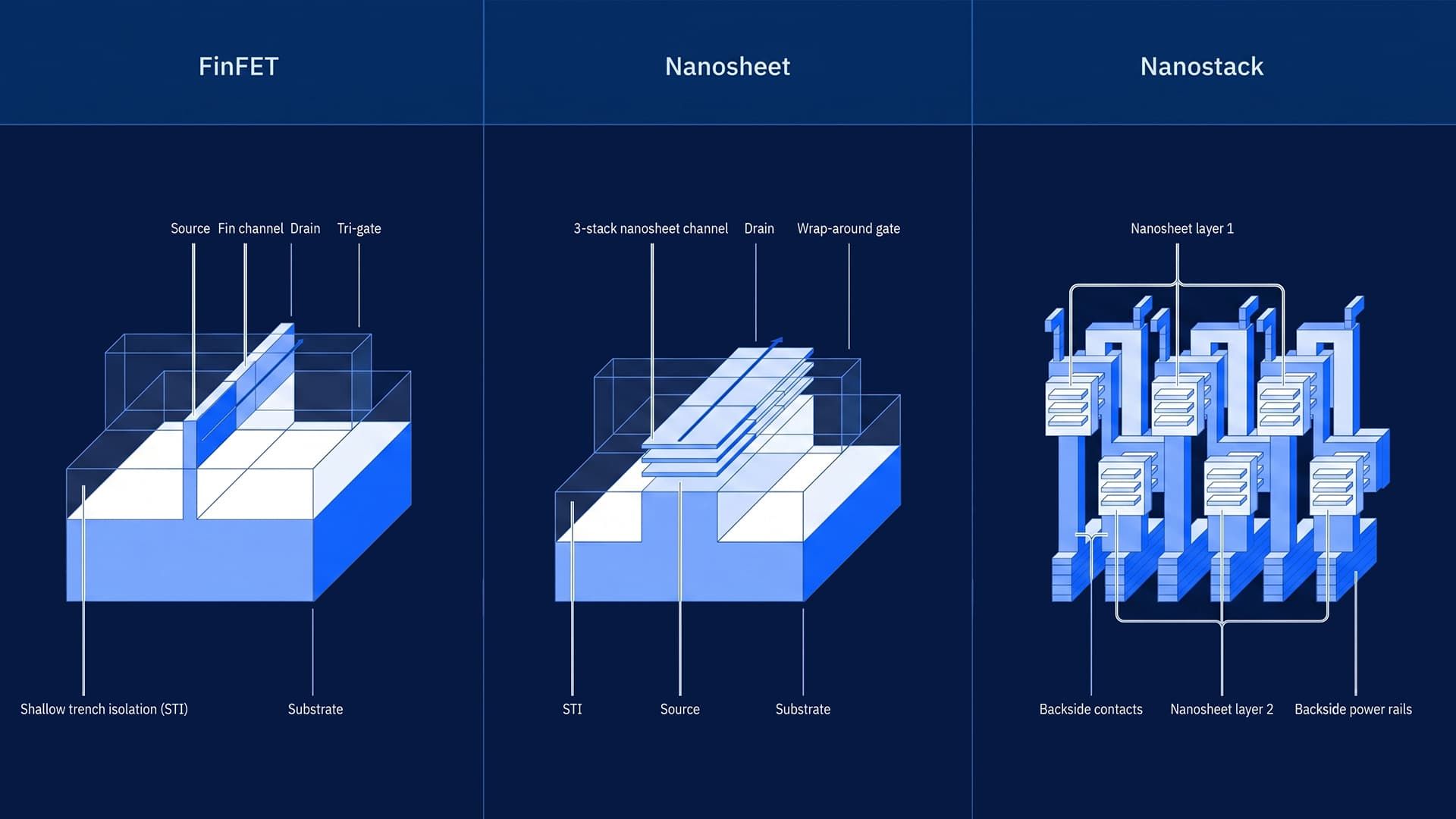

Сегодняшние передовые транзисторы — это наноплёнки (nanosheet), они же GAAFET: несколько тонких слоёв-каналов, обёрнутых затвором со всех сторон. Запас у этой схемы небольшой. Чем тоньше слои, тем сильнее ток утечки, и примерно к середине 2030-х годов упрётся и она. NanoStack заходит с другой стороны: вместо того чтобы тесниться по площади кристалла, IBM ставит структуры транзистора друг на друга — последовательной трёхмерной сборкой, слой за слоем. Стопку можно наращивать дальше, а в разных её слоях разрешено сочетать разные материалы. Это и даёт прибавку плотности без гонки за всё более тонкими элементами.
Что это даёт ИИ-железу
Главный выигрыш для нашей ниши — не пиковые гигагерцы, а память и энергия. Уплотнение SRAM почти на 40% означает больше быстрого кэша прямо на кристалле ускорителя: модель и её данные ближе к вычислителю, реже приходится ходить во внешнюю память. Для ИИ это прямой ответ на узкое место инференса, где ускоритель простаивает в ожидании данных. Минус 70% энергии при той же скорости — это про счета за электричество и про питание стойки: больше полезной работы на тот же мегаватт. А 100 миллиардов транзисторов на крошечном кристалле — это плотность, на которой будут строить следующие поколения серверных процессоров и ИИ-ускорителей.
Где подвох
NanoStack — это исследование и заявка на будущее, а не то, что завтра встанет в сервер. По оценкам аналитиков, до реальных чипов — порядка пяти проектных циклов, то есть пять с лишним лет; сама IBM рассчитывает вывести технологию в основную в пределах десятилетия. Цифры пока вендорские, без независимых замеров. И покупателю здесь напрямую ничего не достаётся: платформу внедряют не в готовых серверах, а на фабриках — у тех, кто делает кремний. Для закупщика это не прайс-лист, а указатель, куда движутся плотность и энергоэффективность ИИ-железа.
Мнение DigitalRazor
NanoStack — сигнал направления, а не позиция в счёте. Планировать закупки под него рано: горизонт — конец десятилетия, и решает всё уровень фабрик, а не сборка сервера. Инфраструктуру под ИИ стройте на зрелых, доступных сегодня платформах, а за сменой техпроцессов следите по тому, кто из производителей кремния первым возьмёт технологию в серию.
