Qualcomm показала архитектуру High Bandwidth Compute (HBC): память накладывается прямо на кристалл вычислительной логики, а не рядом на интерпозере. Для ИИ-инфраструктуры это заявка на решение главной головной боли ускорителей — «стены памяти», из-за которой дорогие GPU простаивают в ожидании данных.
Краткое содержание

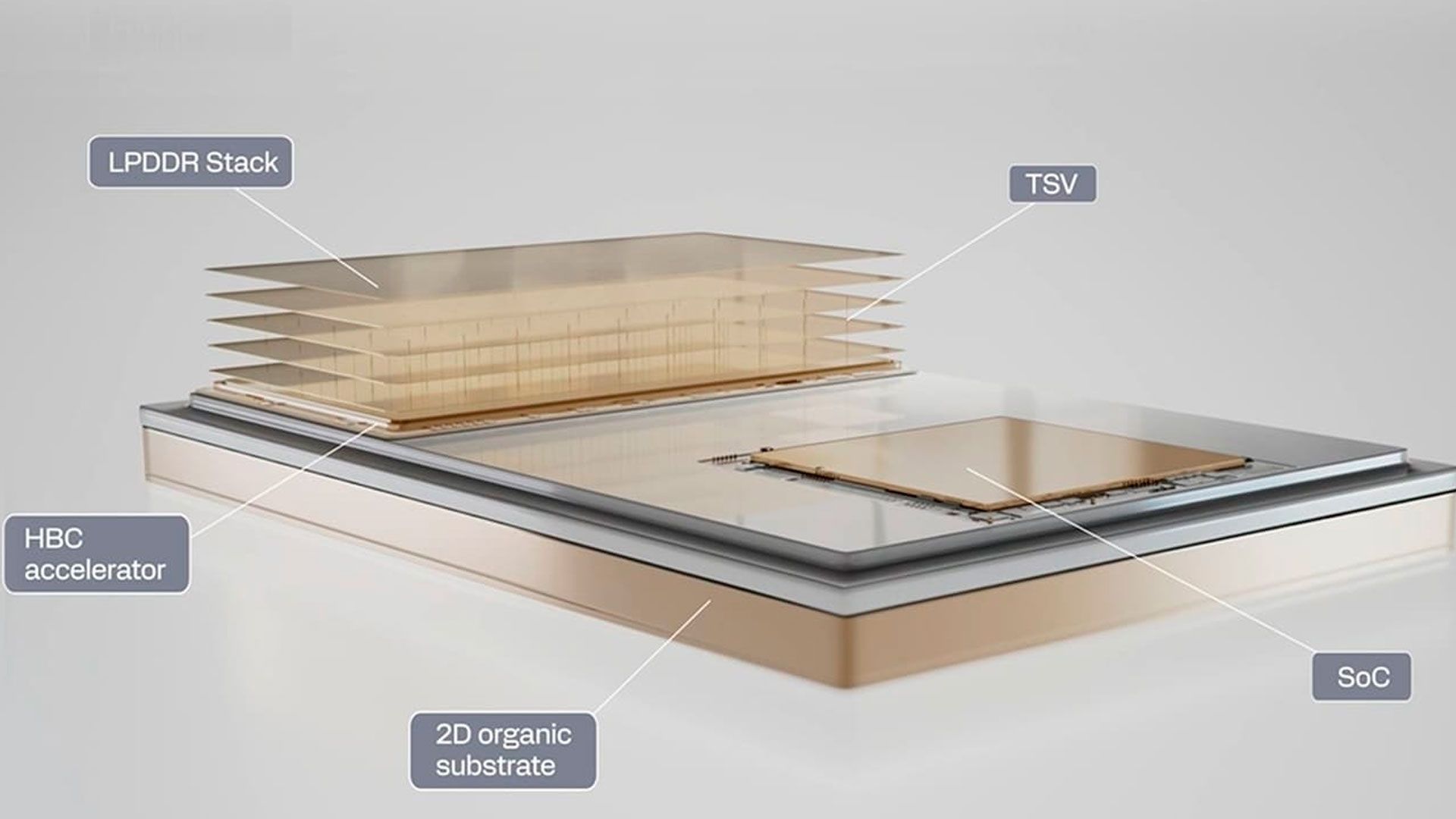

- HBC ставит DRAM прямо на кристалл логики через сквозные кремниевые переходы (TSV) — без отдельного интерпозера;
- первая карта на HBC, AI250, заявлена на 768 ГБ памяти и до 133 ТБ/с эффективной пропускной способности — в 18 раз больше, чем у AI200;
- второе поколение, AI300, обещает прирост до 54 раз к AI200, но это уже 2028 год;
- заодно Qualcomm купила Modular — стартап с языком Mojo и платформой Max —попытка обойти программную монополию CUDA.
Зачем ставить память прямо на кристалл
Вице-президент дата-центрового направления Qualcomm Тони Пиалис объясняет идею просто: «Мы предлагаем все преимущества производительности SRAM, но с плотностью и объёмом памяти, которые даёт HBM». Чем ближе память к вычислительным блокам, тем короче путь для данных. Меньше энергии и тепла на каждый бит, и не нужен дорогой кремниевый интерпозер, без которого пока не обходится ни один ускоритель с HBM.
Идея логичная: производительность современных ИИ-ускорителей всё чаще упирается не в вычислительные блоки, а в то, как быстро к ним подвозят данные. Если получится удешевить и ускорить эту часть, выгоднее становится весь ускоритель — при том же кремнии на вычисления.
Цифры, к которым стоит отнестись с осторожностью
768 ГБ памяти и 133 ТБ/с на карту AI250 — цифры внушительные. Но в материалах Qualcomm фигурирует термин «эффективная» пропускная способность, а не сырая, и журналисты The Register уже засомневались, что реальные системы дотянут до заявленных значений в типичных нагрузках. Проверить это получится только на живом железе, не на слайдах презентации.
Сроки тоже не располагают к спешке. Нынешние ускорители Dragonfly AI200 выходят в 2026 году на привычной архитектуре, а вот AI250 с настоящей HBC — это уже 2027 год, AI300 — 2028-й. При этом AI250 нацелена не на замену GPU целиком, а на decode-операции при обслуживании больших языковых моделей — в паре с GPU, которые берут на себя более тяжёлый этап prefill. Специализированная часть дезагрегированной схемы инференса, не универсальный ускоритель на все случаи.
Где HBC может пригодиться уже сейчас
Разделение инференса на prefill и decode — тренд у всех крупных операторов ИИ-инфраструктуры: тяжёлый первый проход по промпту считают на мощных GPU, а генерацию токенов — на более простом и дешёвом железе. Именно во вторую роль Qualcomm целится с AI250: карта с гигантским объёмом памяти на кристалле хорошо ложится на decode, где важнее ёмкость и пропускная способность, а не пиковая вычислительная мощность.
Для российских покупателей ускорители такого класса доступны пока лишь гипотетически. Топовые ИИ-чипы подпадают под экспортные ограничения, а поставки Qualcomm на рынок дата-центров только начинаются. Даже когда AI250 выйдет, вопрос доступности и сроков поставки в РФ встанет раньше вопроса цены.
Мнение DigitalRazor
HBC — интересный технический ход, но закладывать под него бюджет 2026 года рано: первые карты обещаны на 2027–2028 годы, а заявленные цифры пропускной способности ещё предстоит подтвердить на реальных задачах. Пока стоит держать архитектуру в поле зрения при планировании дезагрегированного инференса и не закладывать её в расчёты TCO раньше времени.
