Полное руководство по блокам питания ПК

Каждая электронная деталь системного блока нуждается в качественной энергии. Блок питания берёт переменный ток из розетки, выравнивает его и распределяет между материнской платой, видеокартой, накопителями и системой охлаждения.

В этой статье детально разберём индустриальные стандарты. Мы собрали всю необходимую информацию, чтобы рассчитать параметры, прояснить реальную разницу между наклейками на коробке и помочь правильно выбрать БП. Надёжный энергетический фундамент позволит железу работать безопасно, тихо и долго.

Зачем разбираться в блоках питания, а не брать «что подешевле»

Пользователи часто покупают дорогой процессор и топовую графику, а на источнике энергии экономят. Это огромная ошибка. Блок питания (БП) — единственный компонент, который напрямую отвечает за жизнь и здоровье остальных деталей.

Дешёвая элементная база редко взрывается со снопом искр и дымом. Гораздо чаще происходит незаметная, тихая деградация. Плохая схемотехника выдаёт ток с огромными пульсациями. Из-за таких микроскачков напряжения материнская плата и видеокарта работают на пределе возможностей и быстро изнашиваются. Надёжный блок питания, наоборот, подаёт стабильный ток, принимая на себя удары от перепадов в домашней электросети.

Экономить на этом узле бессмысленно — покупка новой сгоревшей видеокарты обойдётся в десятки раз дороже. Именно нехватка энергии часто заставляет систему вести себя непредсказуемо. Если компьютер перезагружается сам по себе, первым делом проверяют БП. Запасная мощность даёт гарантию того, что будущая модернизация ПК пройдёт гладко, без обязательной замены всей питающей базы.

Как устроен блок питания: механика энергоснабжения

Превращение нестабильных 220 В из розетки в чистый и безопасный ток для электроники проходит пять базовых этапов.

1. Выпрямление. Сетевой переменный ток проходит через диодный мост и становится пульсирующим постоянным.
2. Фильтрация. Внутри стоят ёмкие высоковольтные компоненты, которые сглаживают грубые скачки. Японские конденсаторы давно стали золотым стандартом индустрии — они легко переносят нагрев до 105 °C и годами не теряют ёмкость. Дешёвые аналоги быстро сохнут, вздуваются и начинают пропускать опасные пульсации.
3. Понижение напряжения. Силовой трансформатор снижает высокое напряжение до основного рабочего номинала — 12 В.
4. Стабилизация. В современных БП применяется технология DC-DC преобразования. Основная шина +12 В напрямую питает процессор и видеокарту, а специальные независимые конвертеры формируют из неё напряжения 5 В и 3,3 В. Это гарантирует идеальную стабильность без просадок.
5. Управление. Специальный ШИМ-контроллер десятки тысяч раз в секунду отслеживает потребление и корректирует работу схемы.

Также качественный источник использует технологию активной коррекции коэффициента мощности (Active PFC). Эта схема выравнивает потребление энергии из розетки, снимая паразитную нагрузку с домашней проводки и сетевых фильтров.

Ещё один важнейший параметр — время удержания (hold-up time). Если в доме моргнёт свет, хорошие конденсаторы удержат заряд внутри себя. Этого времени (16–20 мс) хватит, чтобы сгладить микропровалы напряжения в старой проводке или дать время источнику бесперебойного питания (ИБП) переключиться на батарею — компьютер даже не заметит сбоя.

Что происходит внутри БП на уровне схемотехники

Инженеры делят источники энергии на линейные и импульсные (SMPS). Линейные приборы слишком громоздкие. Если бы компьютер использовал линейную схему, железный ящик весил бы под двадцать килограммов и работал как мощный обогреватель. Поэтому все современные блоки питания — импульсные.

Ток бежит через четыре главных рубежа. Сначала фильтр электромагнитных помех (EMI) отсекает лишний сетевой мусор. Следом входной выпрямитель формирует первичный заряд. Затем подключается блок активного PFC и главный преобразователь. В нём мощные транзисторы «нарезают» электричество крошечными порциями с высокой частотой. Благодаря этому инженеры могут ставить внутрь совсем небольшие трансформаторы, сохраняя высокую эффективность.

На финальном отрезке вторичная цепь приводит всё к стандартам 12, 5 и 3,3 вольт. Рядом всегда трудится отдельная независимая микросхема дежурного питания +5VSB. Этот маленький узел не спит никогда. Пока кабель включён в розетку, дежурная линия даёт энергию на USB-порты и ждёт нажатия кнопки старта на системном блоке.

Форм-факторы: какой нужен для конкретной системы

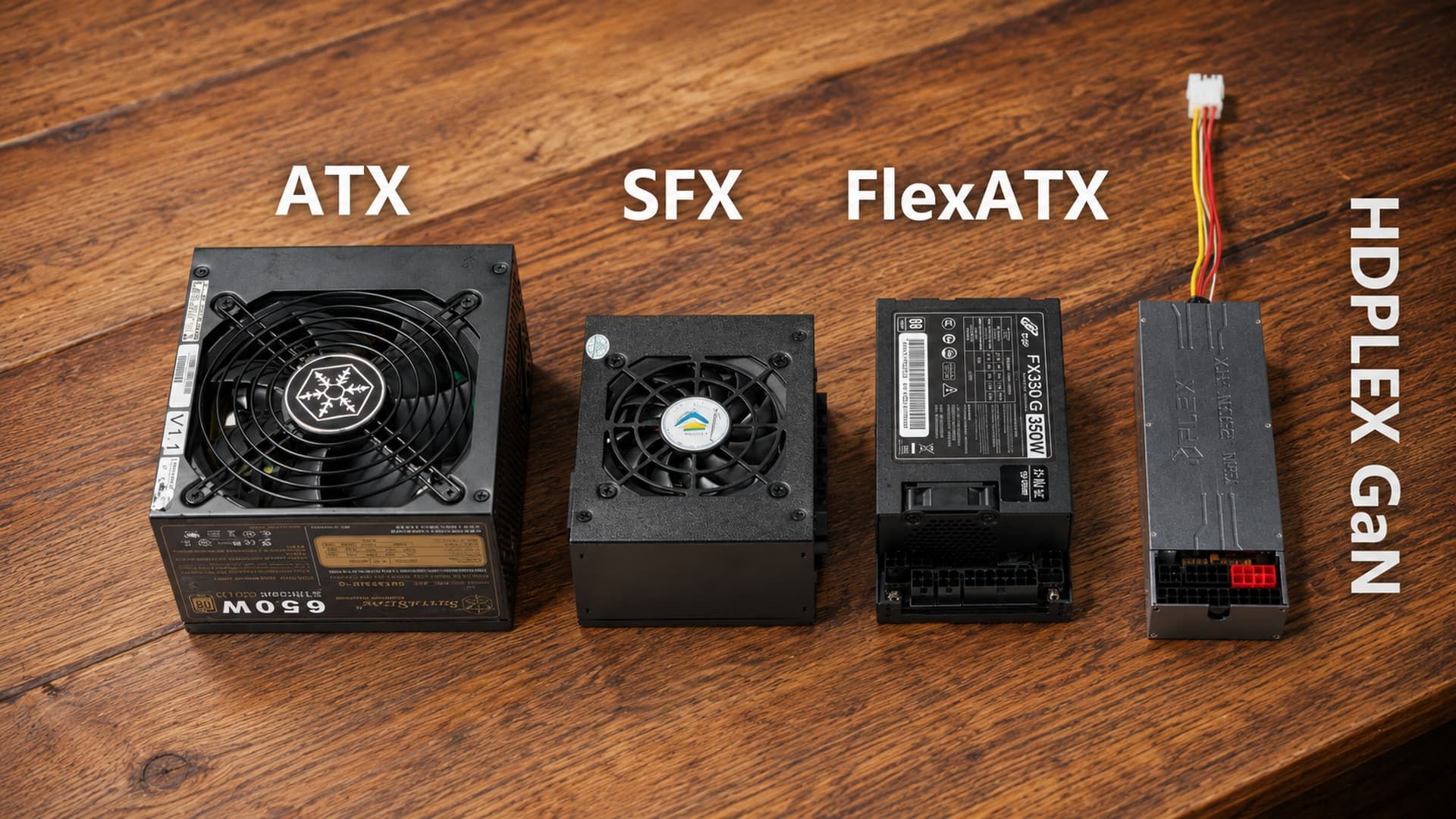

Каждый корпус ПК рассчитан под определённые габариты железа. Если купить слишком длинный блок, он просто упрётся в корзину для дисков, и сборка остановится. Разберём актуальные стандарты, определяющие размер и охлаждение.

• ATX — стандарт для настольных компьютеров. Самый массовый форм-фактор. Рынок предлагает тысячи вариантов — от простых моделей для офиса до невероятных монстров, чья мощность переваливает за 2000 ватт. Ширина и высота всегда неизменны (150 × 86 мм), а глубина гуляет от 140 до 220 мм. Внутри обычно стоит большой 120–140 мм вентилятор, поэтому устройство работает тихо;
• SFX и SFX-L — для компактных сборок. Для миниатюрного системного блока (Mini-ITX) требуется форм-фактор SFX (125 × 63,5 × 100 мм). Главная проблема таких малышей кроется в охлаждении: внутрь влезает только вертушка на 80–92 мм, которая под нагрузкой может неприятно шуметь. Чтобы решить эту проблему, придумали стандарт SFX-L. Он длиннее на 30 мм, что позволяет поставить нормальный 120-мм кулер;
• TFX — для тонких офисных корпусов. Вытянутый и узкий форм-фактор (85 × 65 × 175 мм). Создан специально для плоских десктопов, которые часто ставят под монитор. Выдаёт скромные показатели в районе 300 Вт. Подобный ПК физически не вместит крупный видеоускоритель, поэтому апгрейд графики здесь не предусмотрен;
• Flex ATX — для мини-ПК, микросерверов и NAS. Экстремально компактный формат. Чаще всего питает серверные стойки и сетевые хранилища. Оснащается крошечным 40-мм кулером, который крутится на огромных скоростях и сильно гудит;
• EPS — для рабочих станций и серверов. Инженеры разработали его для многопроцессорных систем. Внешне похож на удлинённый ATX, но использует другой набор проводов и колодок. Он выдаёт колоссальные объёмы энергии для сложных вычислительных задач.

Сравнительная таблица форм-факторов БП

Сертификация 80 PLUS: за что платит покупатель

Наклейка 80 PLUS на коробке показывает уровень КПД. Простыми словами: сколько энергии из розетки дойдёт до комплектующих, а сколько улетучится в воздух в виде тепла.

Представим, что ПК требует ровно 500 ватт. Если источник питания имеет низкий КПД (например, 80%), он заберёт из сети 625 Вт. Лишние 125 Вт превратятся в чистый нагрев, который система охлаждения должна выдувать наружу. Чем выше сертификация, тем меньше энергии теряется.

Требования для сетей 230 В

Высокий сертификат — это не только экономия на счетах за свет. Меньше нагрева означает меньше шума. Модели с наклейками Gold или Platinum почти не греются, что позволяет производителям внедрять полупассивный режим (fanless mode). При низких нагрузках вентилятор просто стоит на месте, и ПК работает практически бесшумно.

Переплачивать за Titanium (отличительная черта которого — строгие требования к КПД даже при 10% нагрузке) имеет смысл только для серверов, энтузиастов или если компьютер работает много часов в сутки. Для домашнего гейминга идеальным балансом цены и качества станет сертификат Gold, а при ограниченном бюджете — Bronze.

Как рассчитать нужную мощность блока питания

Для добротной игровой системы с одним процессором и видеоускорителем среднего сегмента уверенно хватает 600–650 ватт. Однако современные топовые видеокарты могут потреблять огромные объёмы тока, требуя значений на уровне 850–1000 Вт.

Зачем нужен этот запас?

1. Любой БП показывает максимальный КПД при нагрузке около 50–60%. В таком режиме он почти не греется и работает максимально эффективно.
2. Запас спасает, когда наступает время менять графику. Если предстоит выбрать новую видеокарту, не придётся искать новый источник энергии. Очередной апгрейд пройдёт безболезненно.
3. Запас нивелирует «спайки» (transient spikes) — кратковременные миллисекундные скачки потребления, которые генерирует мощная видеокарта при загрузке 3D-сцен. Слабый блок примет спайк за перегрузку и выключит систему.

Чтобы не считать каждый ватт с калькулятором в руках, разумно использовать онлайн-калькуляторы мощности. На сайтах производителей (be quiet!, Cooler Master, Seasonic) достаточно вбить установленные комплектующие, после чего алгоритм выдаст рекомендуемую цифру.

Флагманское железо требует безупречного питания. Инженеры DigitalRazor уже подобрали идеальный баланс энергопотребления для систем с видеокартами любого уровня. Посмотри готовые конфигурации, которым не страшны пиковые нагрузки и внезапные скачки напряжения.

Скопировано

Промокод на 5000 ₽ — для вашего ПК

MINUS5

Скопировать

Введите код в корзине – скидка применится к любой сборке DigitalRazor

[ Игровые ПК серии Core ]

Средние показатели FPS в играх

Full HD 103

2K 75

4K 45

Core X1

i5-12400F · RTX 5050 8ГБ · 16ГБ DDR4 · 1 ТБ

98 900 ₽

7 418 ₽ / мес Примерный ежемесячный платёж. Итоговая сумма рассчитывается индивидуально.

Подробнее

Средние показатели FPS в играх

Full HD 125

2K 91

4K 54

Core X3

R5 7500F · RTX 5060 8ГБ · 16ГБ DDR5 · 1 ТБ

127 900 ₽

9 593 ₽ / мес Примерный ежемесячный платёж. Итоговая сумма рассчитывается индивидуально.

Подробнее

Средние показатели FPS в играх

Full HD 152

2K 114

4K 73

Core X7

R5 7500F · RTX 5060 Ti 16ГБ · 16ГБ DDR5 · 1 ТБ

163 400 ₽

12 255 ₽ / мес Примерный ежемесячный платёж. Итоговая сумма рассчитывается индивидуально.

Подробнее

Как проверяют качество БП в независимых тестах

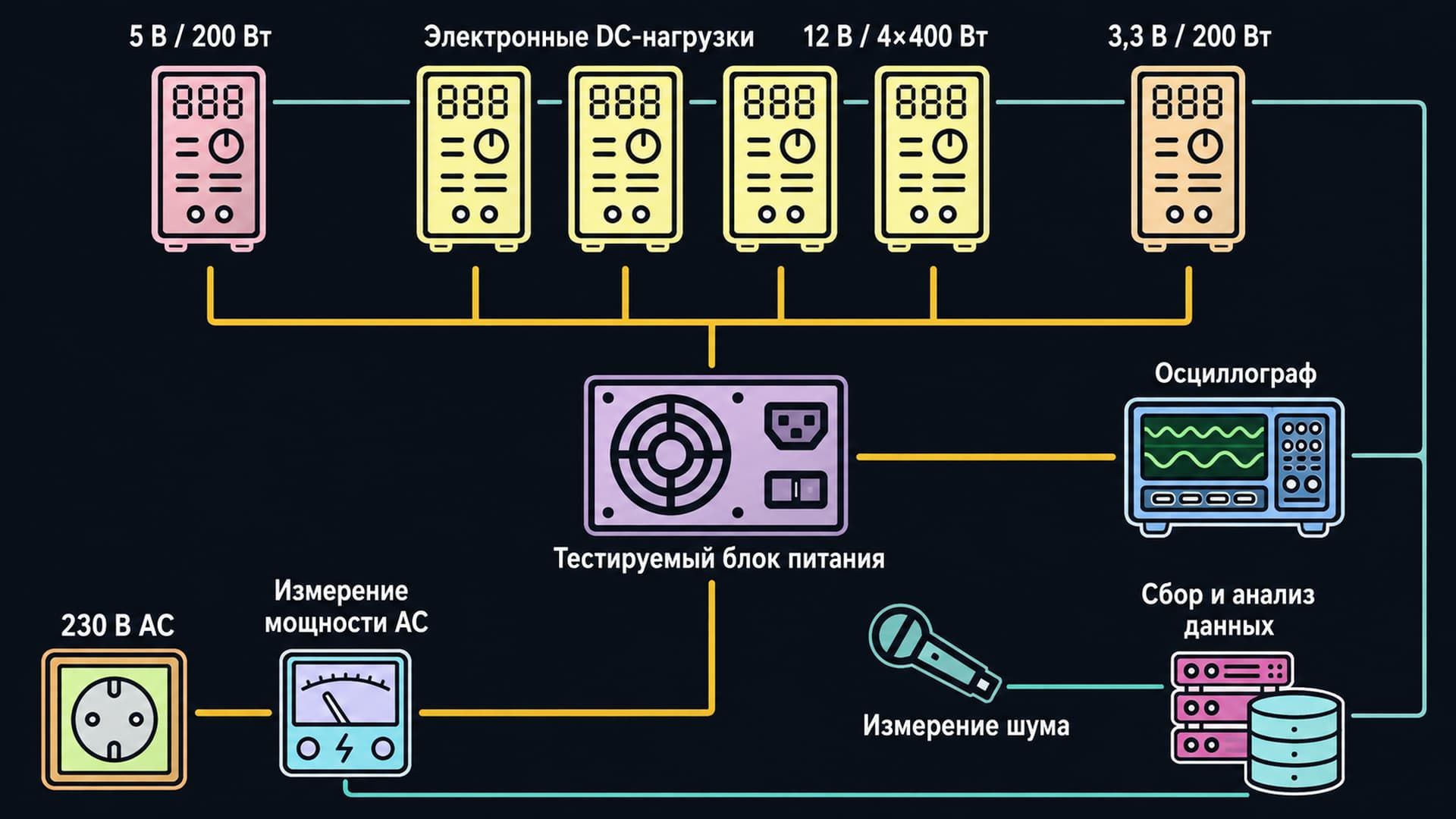

Доверять только красивым рекламным надписям на коробке нельзя. Чтобы узнать реальное качество, проводят независимые тесты на сложных нагрузочных стендах. При чтении профильных обзоров следует обращать внимание на три параметра:

Кросс-нагрузочная характеристика (КНХ). Стенд нагружает сразу все линии питания, а не только основную 12 В. Хороший блок питания удерживает стабильное напряжение везде. По стандарту ATX просадки могут достигать 5%, но качественные модели показывают отклонения не больше 1–2%.

Размах пульсаций. Стандарт строго говорит: шумы тока не должны превышать 120 мВ на линии 12 В и 50 мВ на линии 5 В. Если пульсации выше, элементы материнской платы начинают страдать и деградировать.

Шум. Качественный гидродинамический подшипник вентилятора умеет вращаться на минимальных оборотах без треска и вибраций.

Таблица оценки уровня шума

Разъёмы и кабели: на что смотреть при покупке

Вся энергия передаётся через провода. Производители указывают толщину жил в калибре AWG. Чем меньше цифра (например, 16 AWG вместо стандартных 18 AWG), тем толще кабель и тем лучше он переносит нагрев.

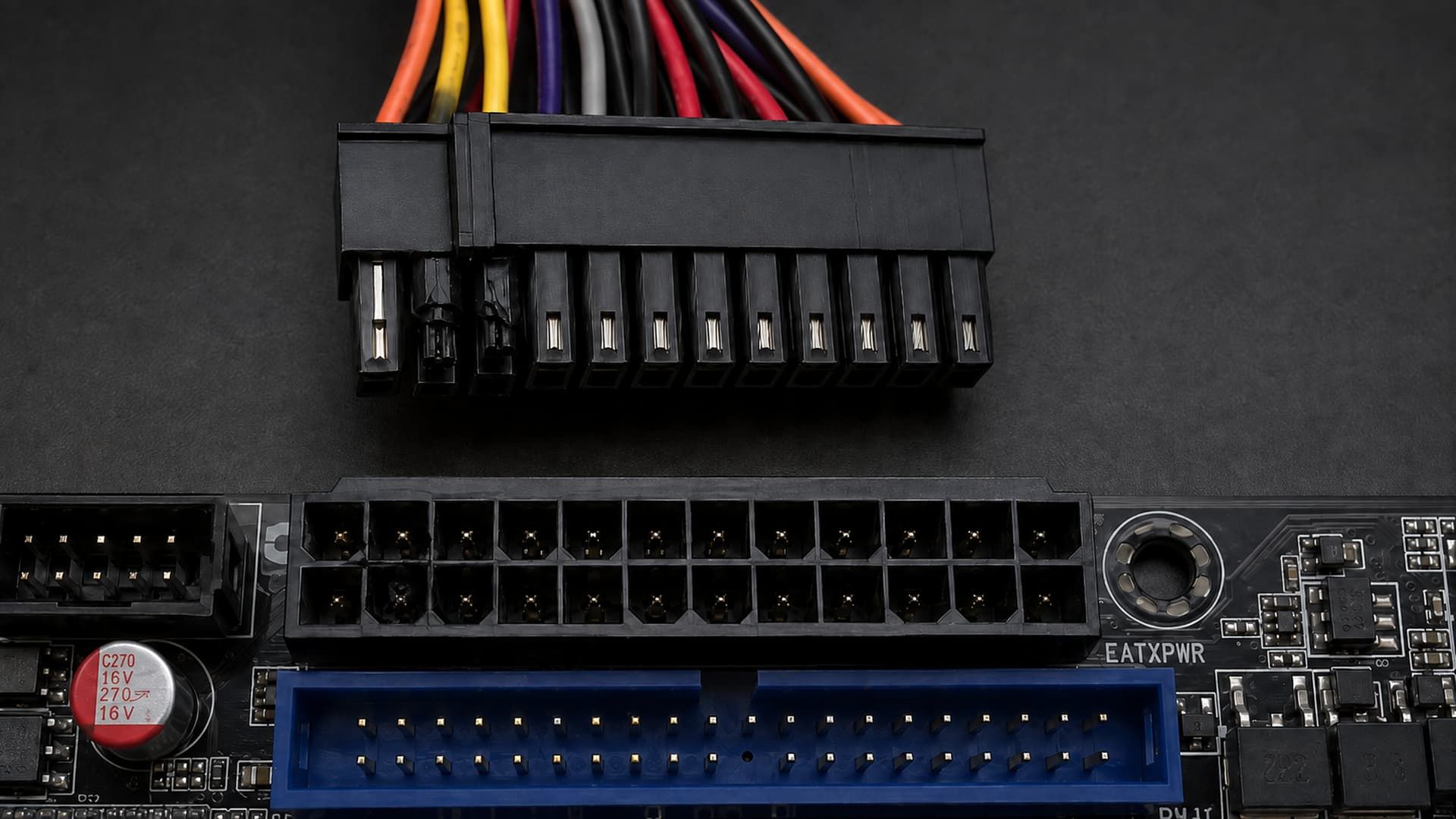

• 24-pin ATX — самый широкий кабель. Питает материнскую плату;
• EPS12V 4+4 pin (CPU) — подаёт энергию на процессор. Мощным флагманским чипам в разгоне часто требуются сразу два таких кабеля (8+8 pin).
• PCIe 6+2 pin — классические разъёмы, от которых питаются видеокарты прошлых поколений;
• 12VHPWR (ATX 3.0) и 12V-2x6 (ATX 3.1) — новые стандарты единого компактного провода для мощных видеокарт (до 600 Вт). Первоначальный разъём 12VHPWR имел риск оплавления при неплотном контакте или изгибе. В обновленном стандарте ATX 3.1 его заменили на более надёжный и безопасный 12V-2x6 с укороченными сигнальными пинами. Актуальные платформы оснащаются именно им;
• SATA power — плоские разъёмы для SSD, жёстких дисков и контроллеров подсветки;
• Molex — сильно устаревший разъём. Иногда пригождается для старой периферии или помп жидкостного охлаждения, но это редкость.

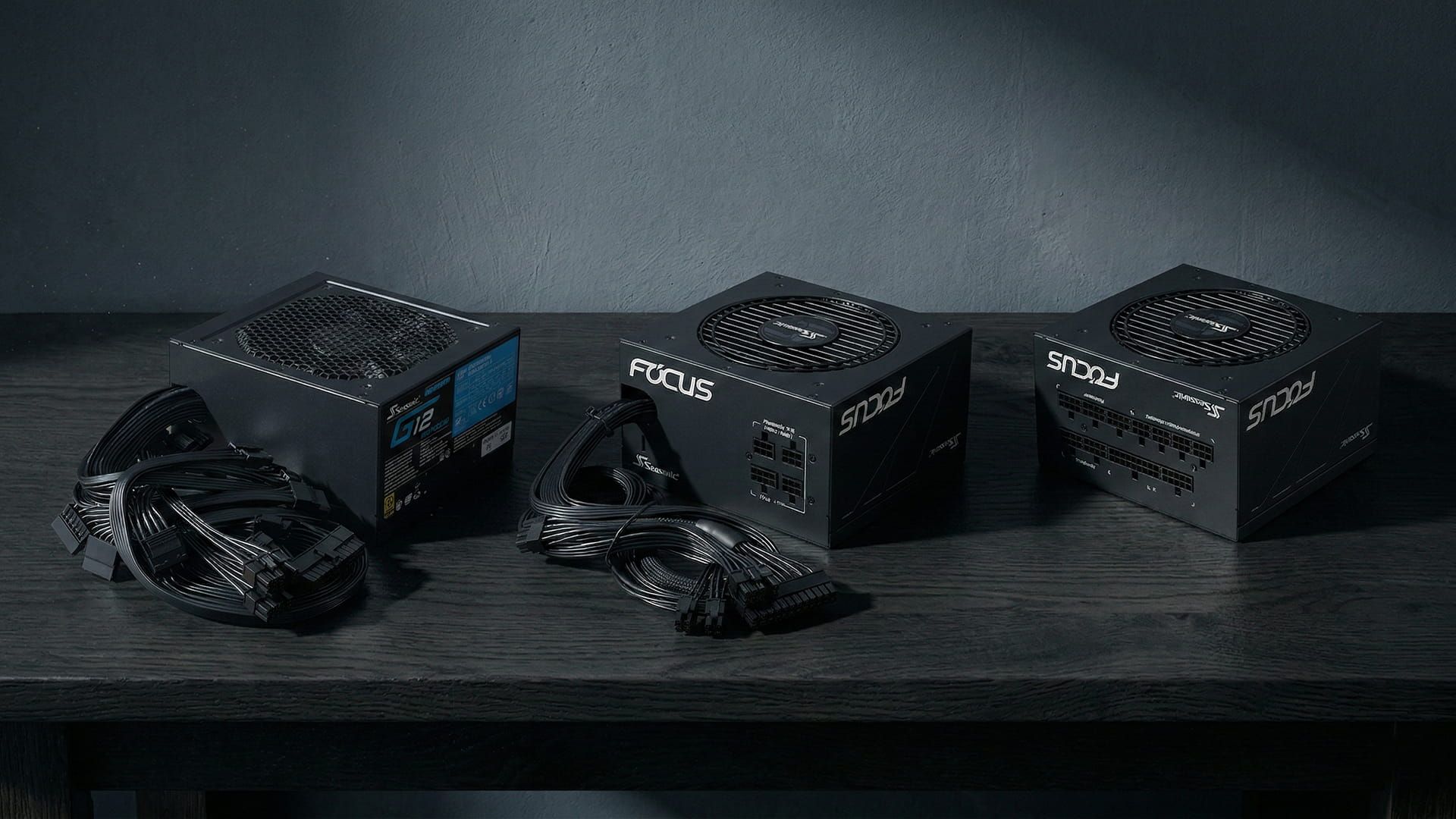

Кабели отличаются по способу крепления. В модульных блоках провода можно полностью отстёгивать. Сборка ПК становится намного приятнее, когда внутри корпуса не висят лишние кабели. Это освобождает место, и комплектующие лучше продуваются свежим воздухом.

Качественный источник питания обязательно оснащён комплексом защит, который предотвращает пожары и повреждение электроники:

• UVP / OVP — от опасного повышения или понижения напряжения на выходных линиях БП (защищает компьютер, если сам блок питания начнёт работать со сбоями)
• OPP — от перегрузки по суммарной мощности;
• OCP — от перегрузки по току на отдельных линиях;
• SCP — от короткого замыкания;
• OTP — от перегрева внутренних компонентов.

9 частых ошибок при выборе блока питания

Во время подбора железа покупатели регулярно совершают одни и те же ошибки, похожие на типичные ошибки при сборке игрового ПК:

1. Выбор мощности впритык. Брать устройство на 500 Вт для ПК, потребляющего в пике 480 Вт — прямой путь к внезапным выключениям и нестабильности.
2. Невнимание к размерам. Длинный киловаттный блок может банально не влезть в компактный корпус. Всегда нужно сверять допустимые размеры.
3. Дешёвые провода. Если производитель сэкономил на сечении проводов, под нагрузкой они будут сильно греться вплоть до оплавления.
4. Слепая вера в бренд. Даже у самых крутых компаний есть откровенно слабые бюджетные линейки. Важно изучать обзоры на конкретную модель, а не смотреть только на логотип.
5. Фокус на этикетке. Заявленная мощность в 1000 ватт на дешёвом «ноунейм» устройстве — это маркетинговая пиковая (кратковременная) цифра. Ориентироваться нужно на номинальную постоянную мощность по линии 12 В.
6. Погоня за коннекторами процессора. Если у материнской платы два гнезда 8-pin, а у блока только один кабель, система запустится и будет стабильно работать (один качественный провод передает свыше 300 Вт). Два кабеля обязательны только при экстремальном разгоне флагманских процессоров.
7. Использование дешёвых переходников. Гирлянды из адаптеров (например, с Molex на питание видеокарты) часто приводят к расплавленному пластику. Графика обязана питаться напрямую.
8. Игнорирование стандартов. Нет смысла собирать топовую систему на старой платформе, когда на рынке есть ATX 3.1 с нативным коннектором 12V-2x6.
9. Отсутствие перспективы. Лучше сразу взять устройство мощнее, чтобы через пару лет спокойно поменять видеокарту без замены всей питающей базы.

FAQ: ответы на частые вопросы

Заключение

Блок питания отвечает за стабильную работу компьютера. Правильный форм-фактор помогает аккуратно проложить кабели в корпусе, а расчёт мощности не даёт системе отключаться во время игр. Хороший источник питания бережёт материнскую плату и видеокарту от поломок. Такой блок спокойно переживёт две-три замены комплектующих, поэтому экономить на нём не стоит. Если нет времени разбираться в стандартах, сборку лучше доверить инженерам.

DigitalRazor собирает компьютеры, серверы и рабочие станции с доставкой по России. Наши специалисты добавляют в конфигуратор компоненты, которые выдержали строгие нагрузочные тесты. В нашем каталоге представлены мощные игровые и рабочие компьютеры. Инженеры собирают их из долговечных деталей, поэтому такие системы работают годами даже при постоянных пиковых нагрузках.
