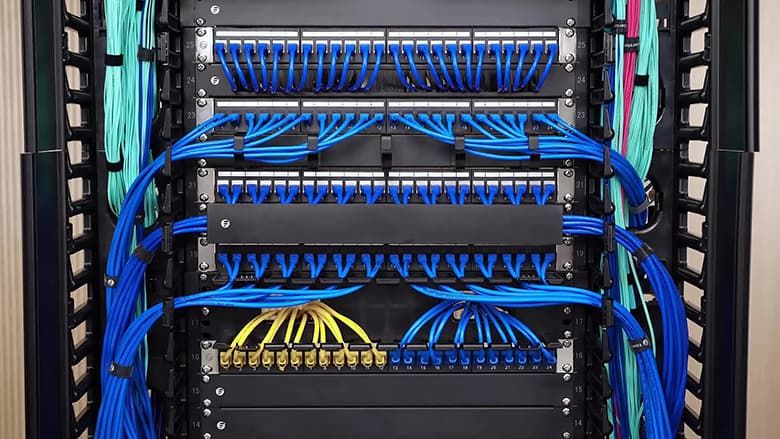

Кабель-менеджмент и стойки для серверной

Как разместить оборудование, чтобы к нему было удобно подключать кабели и обслуживать его после установки? Разберём выбор стойки, укладку и маркировку линий, а также требования к охлаждению, питанию и документации серверной комнаты.

Коротко о главном

Стойку подбирают под состав оборудования: учитывают занимаемые юниты, глубину устройств, место для кабелей и доступ для обслуживания. При размещении нужно проверить, как воздух поступает к оборудованию и куда выходит нагретый поток.

Организация кабелей начинается со схемы подключений. Силовые и сетевые линии прокладывают раздельно, кабели закрепляют в органайзерах и подписывают с обоих концов. Это упрощает поиск нужного соединения при обслуживании и помогает не перекрывать воздушный поток внутри стойки.

Выбор и размещение серверной стойки

Стойку выбирают после составления списка оборудования. Для каждого сервера, коммутатора, ИБП и патч-панели запишите высоту, глубину, массу и способ крепления. Затем проверьте, останется ли внутри место для направляющих, разъёмов, кабелей и блоков распределения питания. Одинаковая высота стоек не означает, что их глубина и допустимая нагрузка тоже совпадают.

Если серверная готовится к установке мощного оборудования, заранее проверьте не только размеры стойки, но и запас по питанию, охлаждению и сети. Эти параметры мы подробнее разобрали в чек-листе готовности серверной к установке сервера.

19-дюймовый стандарт и расчёт юнитов

Обозначение «19-дюймовая стойка» относится к монтажному формату оборудования, а не к внешней ширине шкафа. Высоту установленного оборудования считают в юнитах: 1U равен 44,45 мм. Ширину, глубину и доступное пространство за монтажными направляющими нужно проверять по характеристикам конкретной стойки.

Сложите высоту всех устройств и аксессуаров, которые занимают юниты. Например, два сервера по 2U, коммутатор 1U, патч-панель 1U, горизонтальный органайзер 1U и стоечный ИБП 2U займут 9U: 2 × 2 + 1 + 1 + 1 + 2 = 9. К полученной сумме добавьте место под оборудование, которое планируется установить позже. Вертикальный блок распределения питания может крепиться вне монтажного пространства U, но ему всё равно требуется место внутри стойки.

Высота — только часть расчёта. Сверьте глубину самого длинного устройства с диапазоном установки направляющих и оставьте пространство для разъёмов и кабелей. Отдельно проверьте допустимую нагрузку стойки и креплений с учётом массы всех устройств. Тяжёлое оборудование размещайте ниже. Требования к устойчивости и креплению уточняйте в инструкциях к выбранной стойке.

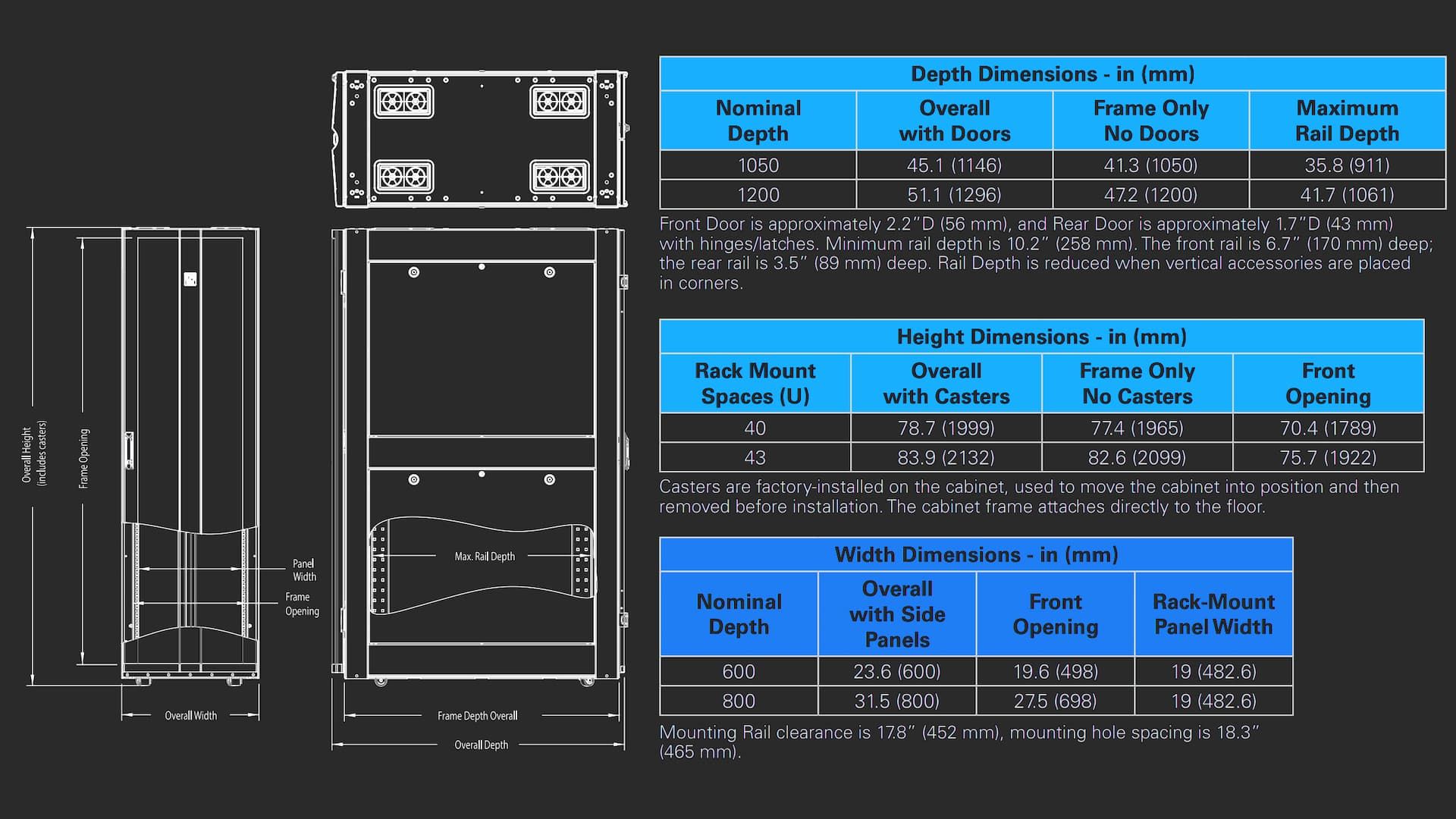

Пример габаритных чертежей Rack шкафа

Расстояние до стен и проход для обслуживания

Перед установкой проверьте размещение стойки на плане помещения: откроются ли двери, получится ли выдвинуть сервер на направляющих, добраться до задних разъёмов и заменить ИБП. Учтите также путь, по которому оборудование будут заносить в серверную комнату. Если для обслуживания нужен доступ сзади, ставить шкаф вплотную к стене нельзя.

Необходимая ширина прохода зависит от оборудования, конструкции дверей и способа обслуживания. Сверьте размеры с инструкциями производителей и проектом помещения. При расстановке оставьте место для кабельных трасс и убедитесь, что стойка не перекрывает подачу и отвод воздуха.

HPC 4000

Для каких задач Серия серверов для кластеризации на 4 GPU. Предназначены для дата-центров и AI-ферм, где требуется повышенная плотность для обучение LLM и R&D.

Подробнее

Видеокарты

L40s / RTX PRO / H200 NVL

Объем видеопамяти до 564 ГБ

Процессоры

AMD EPYC, Intel Xeon

Количество ядер до 128

RAM до 1536 ГБ DDR5

Форм-фактор 2U

HPC 8000

Для каких задач Серия серверов для кластеризации на 8 GPU. Предназначены для дата-центров и AI-ферм, где требуется повышенная плотность для обучение LLM и R&D.

Подробнее

Видеокарты

L40s / RTX PRO / H200 NVL

Объем видеопамяти до 1128 ГБ

Процессоры

AMD EPYC, Intel Xeon

Количество ядер до 256

RAM до 2048 ГБ DDR5

Форм-фактор 4U

HGX H200

Для каких задач HGX объединяет 8 видеокарт NVIDIA H200, достигая экстремальной плотности производительности. Благодаря внутренней связности NVSwitch мгновенно интегрируется в масштабные вычислительные кластеры.

Подробнее

Видеокарты

NVIDIA H200 SXM

Объем видеопамяти до 1128 ГБ

Процессоры

AMD EPYC, Intel Xeon

Количество ядер до 256

RAM до 2048 ГБ DDR5

Форм-фактор 5U

Кабель-менеджмент: правила, которые экономят часы в будущем

Задача кабель-менеджмента — сохранить доступ к каждому соединению после монтажа. Для этого заранее определяют маршруты кабелей, размещают органайзеры, маркируют линии и фиксируют подключения в схеме. Укладка также не должна закрывать доступ к оборудованию или перекрывать воздушный поток через стойку.

Разделение силовых и слаботочных кабелей

Выделите разные маршруты для питания и передачи данных: например, отдельные лотки или разные стороны стойки. Силовые кабели не следует прокладывать одним плотным пучком с медными сетевыми линиями: раздельная укладка упрощает обслуживание и помогает снизить риск электромагнитных помех. Оптоволокно к таким помехам невосприимчиво, но его также лучше прокладывать отдельно — прежде всего для защиты от сдавливания, резких изгибов и случайного повреждения. Конкретный способ прокладки за пределами стойки определяйте по проекту помещения и требованиям к выбранным кабелям.

Проследите маршрут до каждого устройства. Кабель не должен натягиваться при открытии двери или мешать выдвижению сервера на направляющих. Если оборудование предполагается обслуживать в выдвинутом положении, длину кабелей и способ их крепления нужно проверить с учётом этого движения.

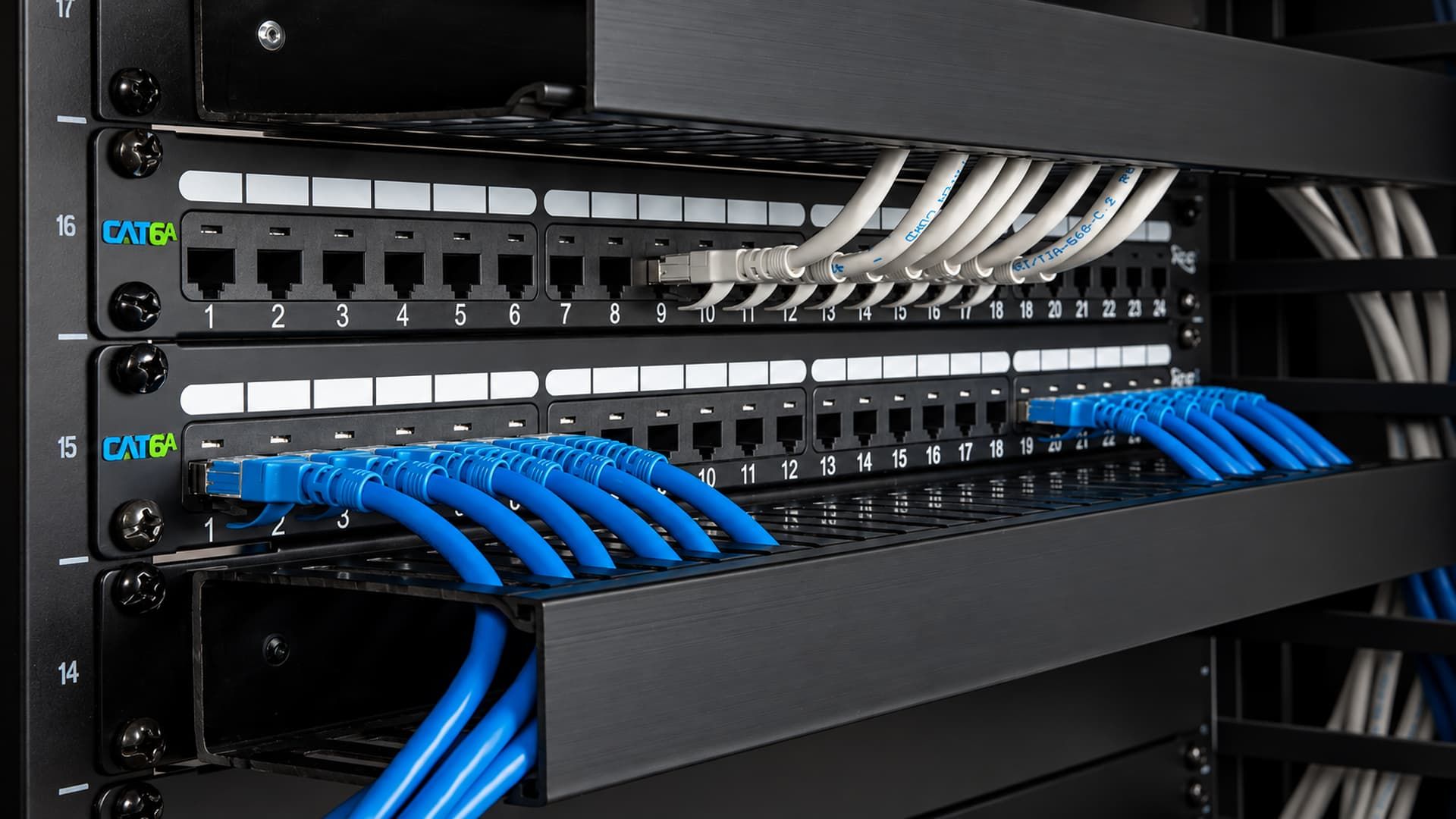

Патч-панели и органайзеры

Стационарные кабельные линии обычно заканчивают на патч-панели, а соединения с коммутатором выполняют патч-кордами. Так подключения можно менять на лицевой стороне стойки, не перекладывая постоянную трассу. При выборе панели сопоставьте число её портов с действующими линиями и резервом на расширение. Отдельно проверьте, хватает ли портов коммутатора и места для прокладки патч-кордов. Если проект предусматривает медную линию категории 6A, используйте соответствующие ей компоненты по всей линии: кабель, соединительные модули, патч-панель и патч-корды. При нарушении требований к компонентам или монтажу канал может не соответствовать заявленной категории.

Горизонтальный кабельный органайзер направляет патч-корды от панели или коммутатора к боковой части стойки. Вертикальный принимает их дальше по высоте шкафа. Подбирайте размер органайзеров под количество и диаметр кабелей: переполненный канал затруднит добавление новых соединений и доступ к существующим портам. Для оптоволокна используйте маршрут, который защищает патч-корды от сдавливания и резких изгибов.

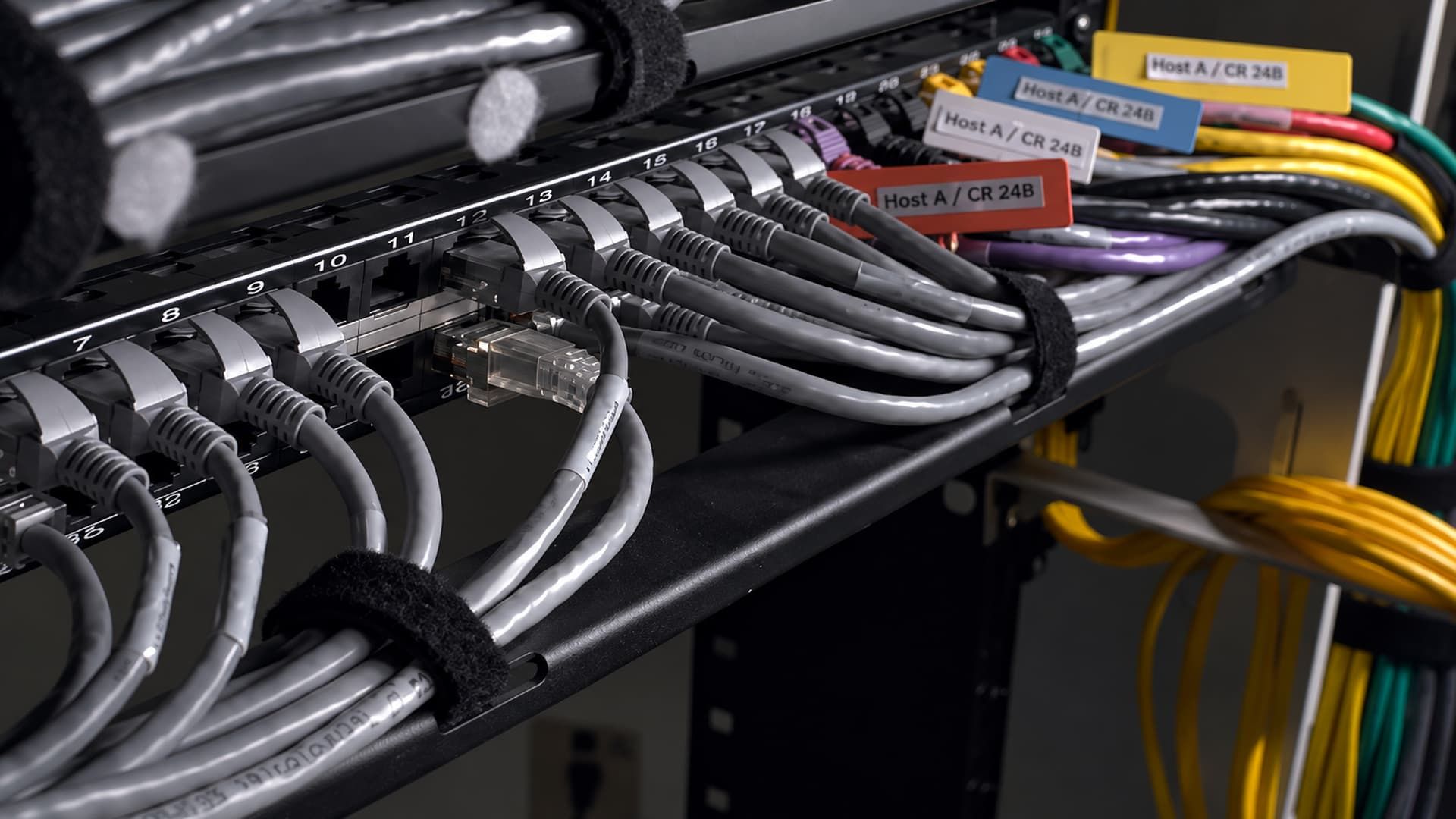

Маркировка и документирование коммутации

Подписывайте оба конца каждого кабеля и соответствующие порты. Обозначение должно указывать, где искать вторую сторону соединения: стойку, панель и номер порта либо конкретное устройство и его порт. Цвет кабеля может дополнить маркировку, но не заменяет её.

Ведите документацию коммутации в таблице или системе учёта. Для каждой линии фиксируйте идентификатор, оба конца, назначение и дату изменения. После каждого переключения сразу обновляйте запись: устаревшая схема не поможет при поиске неисправности.

Запас длины кабеля и укладка без перегибов

Подбирайте длину патч-корда по маршруту через органайзеры, а не по кратчайшему расстоянию между портами. Оставьте запас для подключения и обслуживания, но не укладывайте излишки тугими петлями перед оборудованием. Для хранения запаса используйте предусмотренные держатели или отдельное место в кабельном канале.

Не затягивайте крепления так, чтобы они сдавливали оболочку кабеля. Для пучков удобны многоразовые ленты-липучки: их можно ослабить при добавлении линии. На поворотах соблюдайте допустимый радиус изгиба из документации производителя кабеля. Особенно внимательно проверяйте оптоволоконные линии.

Охлаждение серверной: организация воздушных потоков

Систему охлаждения рассчитывают по суммарной тепловой нагрузке серверов, сетевого оборудования, ИБП и других источников тепла в помещении. Важно не только обеспечить достаточную холодопроизводительность, но и подать охлаждённый воздух к входам оборудования, а нагретый — отвести от них.

Сам расчёт холодопроизводительности и выбор оборудования для отвода тепла — отдельная задача. Подробнее об этом читайте в материале о выборе системы охлаждения для сервера.

Холодный и горячий коридор

Большинство стоечных серверов забирают воздух спереди и выводят его сзади, но направление потока нужно проверить по документации каждого устройства. Если стойки стоят рядами, их обычно разворачивают лицевыми сторонами друг к другу для подачи холодного воздуха, а задними — друг к другу для отвода горячего. Так формируют холодный и горячий коридор. Изоляция коридоров помогает уменьшить смешивание потоков.

Для одной отдельно стоящей стойки полноценные холодный и горячий коридоры обычно не формируют, но принцип остаётся тем же: подавайте воздух к входам оборудования и не допускайте возврата нагретого воздуха к ним. Закройте пустые монтажные места заглушками и проверьте, не мешают ли кабели движению воздуха. При установке нового оборудования вновь оцените тепловую нагрузку: свободные юниты не означают, что существующее охлаждение справится с дополнительными серверами.

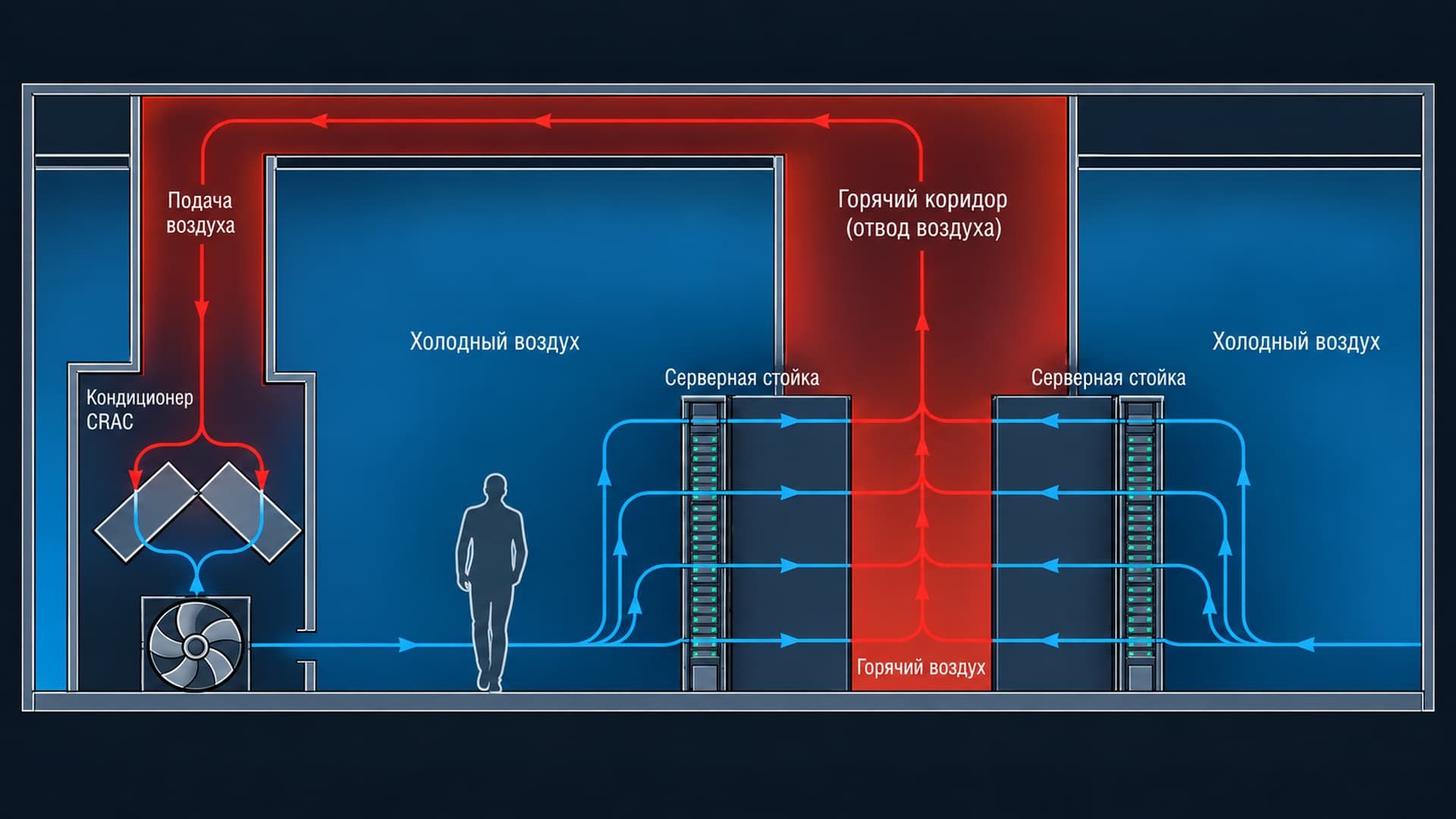

Организация воздушных потоков с изоляцией коридоров

Целевой температурный режим

Контролируйте температуру воздуха у входов серверов, а не только по датчику на стене. Показания в нижней, средней и верхней частях стойки помогут обнаружить участок, куда охлаждённый воздух поступает хуже.

Согласно рекомендациям ASHRAE, температура воздуха на входе для оборудования классов A1–A4 должна находиться в рекомендуемом диапазоне 18–27 °C, а для высокоплотного оборудования класса H1 — 18–22 °C. Это не универсальная настройка кондиционера: допустимые условия конкретного оборудования сверяйте с документацией производителя.

Тип и мощность системы охлаждения выбирают по расчётной тепловой нагрузке и требованиям к непрерывности работы. Если оборудование работает круглосуточно, отдельно проверьте, сможет ли система отводить тепло в то время, когда общее кондиционирование здания отключено.

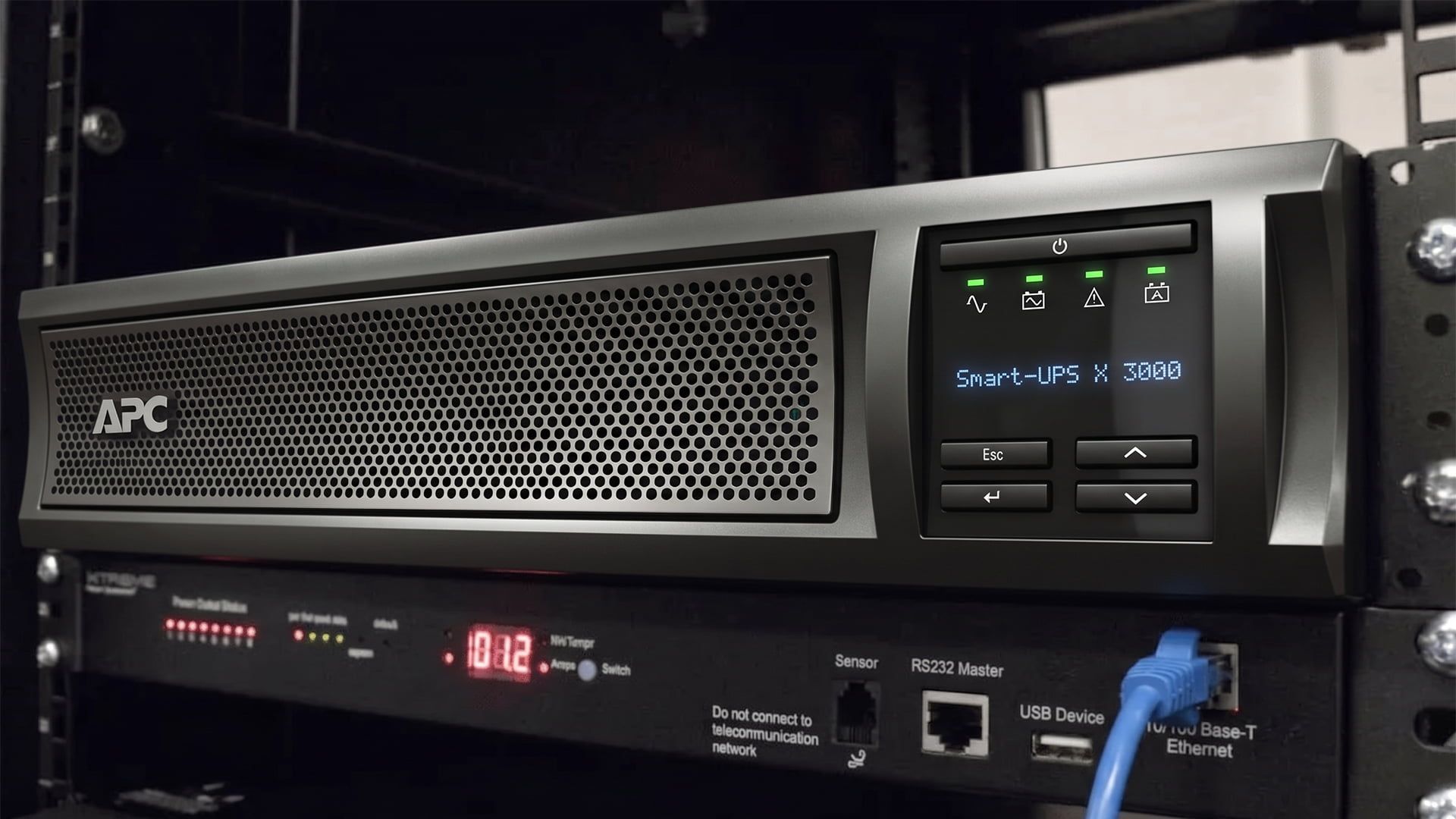

Электропитание и ИБП для стойки

Начните с перечня устройств, которые будут подключены к стойке: серверов, систем хранения и сетевого оборудования. Для расчёта питания учитывайте их ожидаемую нагрузку и возможные пики, а также планируемое расширение. Затем проверьте мощность линии, розеток и стоечного блока распределения питания (PDU). Количество свободных розеток PDU само по себе не показывает, сколько оборудования к нему можно подключить. PDU распределяет питание между устройствами. Модель с измерением нагрузки позволяет видеть текущую нагрузку и оценивать доступный запас перед подключением новых серверов.

Сам по себе блок распределения питания не обеспечивает работу при отключении электричества — для этого нужен ИБП. О принципах его работы и основных типах мы подробнее рассказывали в материале «Что такое ИБП и зачем он нужен».

При первичном подборе ИБП учитывают два ключевых параметра: допустимую нагрузку и требуемое время автономной работы. Проверяйте ограничения выбранной модели и в ваттах, и в вольт-амперах. Автономность определяйте по данным или калькулятору производителя для фактической нагрузки: по одной номинальной мощности ИБП её рассчитать нельзя. Заранее решите, нужна ли автономность для корректного завершения работы оборудования или для продолжения работы до восстановления питания.

Если серверы имеют два блока питания и проект предусматривает независимые линии A и B, подключите их к разным цепочкам питания. При отказе одной цепочки оставшаяся должна выдержать нагрузку, которая на неё перейдёт. Два кабеля питания, подключённые к одному PDU или одной питающей линии, такой независимости не дают. Схему подключения и допустимую нагрузку каждой цепи проверьте до монтажа.

Мониторинг, документация и пожарная безопасность

Мониторинг серверной должен помогать обнаруживать проблемы между плановыми обходами. Контролируйте температуру у входов оборудования, влажность, состояние охлаждения, ИБП и питающих линий. Если есть риск протечки, установите датчики протечки. Для помещения и стоек можно также контролировать открытие дверей. Настройте уведомления так, чтобы сообщение о превышении порога получал сотрудник, который может принять меры.

Для эксплуатации храните актуальный план стоек: какие устройства и в каких юнитах установлены, куда подключено их питание, какие порты используются и кто отвечает за обслуживание. Схему коммутации из предыдущего раздела дополняйте после каждого изменения. Сохраняйте результаты проверки кабельных линий вместе с их обозначениями — они пригодятся при поиске неисправности и дальнейшем расширении сети.

Пожарная безопасность

Пожарную безопасность серверной учитывают ещё при проектировании помещения. Расположение средств обнаружения и тушения, устройство кабельных проходок и порядок действий при тревоге должны соответствовать проекту и действующим нормативным требованиям. Датчик дыма, подключённый к системе мониторинга оборудования, может служить дополнительным источником уведомления, но его роль в штатной системе пожарной защиты определяют отдельно. После прокладки новых кабелей проверьте, не нарушены ли предусмотренные проектом решения в местах прохода через стены и перекрытия.

Типичные ошибки при организации серверной

• Стойку выбирают только по числу юнитов — заранее проверьте глубину оборудования, направляющие и допустимую нагрузку.
• Кабели подключают без заранее продуманных маршрутов — сначала разместите панели и органайзеры, затем подбирайте длину патч-кордов.
• Маркировку откладывают — подписывайте оба конца кабеля сразу при монтаже и одновременно обновляйте схему.
• Оба блока питания сервера подключают к одной цепи — при резервировании A/B проверяйте независимость всего пути питания и нагрузку после отказа одной ветви.
• Охлаждение контролируют только настенным термостатом — измеряйте температуру непосредственно у входов оборудования в разных точках стойки.

Часто задаваемые вопросы

Заключение

Организацию серверной начните со списка оборудования и его требований к размещению, питанию и охлаждению. Затем составьте план стойки и кабельных маршрутов. После монтажа проверьте подключения, температуру на входе в серверы и работу уведомлений. Зафиксируйте итоговую схему, чтобы следующие изменения можно было выполнить без поиска кабелей вручную.

Если подбираете оборудование для установки в стойку, посмотрите GPU-серверы DigitalRazor. Чтобы сопоставить конфигурацию с доступным местом, питанием и охлаждением, напишите нашим специалистам.
