DigitalRazor Performance Pro 750D для фотограмметрии: от сотен снимков до цифрового двойника объекта

Снять объект с помощью аэрофотосъёмки или обычной камеры — только начало работы. Дальше сотни, тысячи, а иногда и десятки тысяч фотографий нужно сопоставить, определить положение камер, построить облако точек, восстановить геометрию, создать текстуры и подготовить результат для дальнейшей работы.

И чем крупнее объект, тем быстрее фотограмметрия перестаёт быть задачей «для любого мощного компьютера».

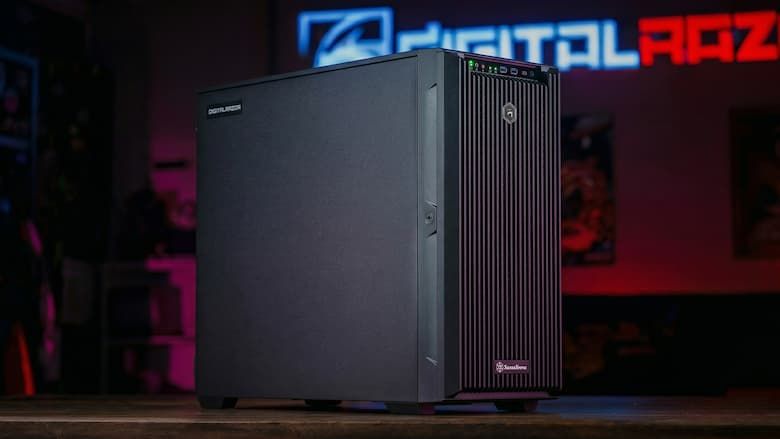

DigitalRazor Performance Pro 750D рассчитана как раз на большие наборы данных. Станцию можно собрать на AMD Ryzen Threadripper PRO или Intel Xeon W, установить до 1 ТБ DDR5 REG ECC и дополнить одной или двумя мощными видеокартами.

Такой запас нужен не ради красивой спецификации. В фотограмметрии каждый компонент отвечает за свой этап, а слабое звено способно затормозить весь проект. Подробнее об этой технологии мы рассказывали в этом материале.

Что происходит с фотографиями после съёмки

На входе может быть несколько сотен фотографий небольшого объекта. Например, детали, скульптуры, помещения или элемента промышленного оборудования.

У аэрофотосъёмки счёт быстро идёт уже на тысячи кадров.

Специализированное ПО вроде Agisoft Metashape, PIX4D, RealityCapture или 3DF Zephyr ищет одинаковые точки на разных изображениях и восстанавливает взаимное расположение камер. Затем строятся карты глубины, плотное облако точек, полигональная геометрия и текстуры.

В упрощённом виде процесс выглядит так:

1. импорт и подготовка фотографий
2. сопоставление кадров и определение положения камер
3. построение карт глубины и облака точек
4. восстановление геометрии
5. создание текстур
6. экспорт модели в дальнейший рабочий процесс

На разных этапах меняется и нагрузка на компьютер. Где-то важнее CPU, где-то GPU, а при работе с крупным проектом основным ограничением внезапно может стать оперативная память.

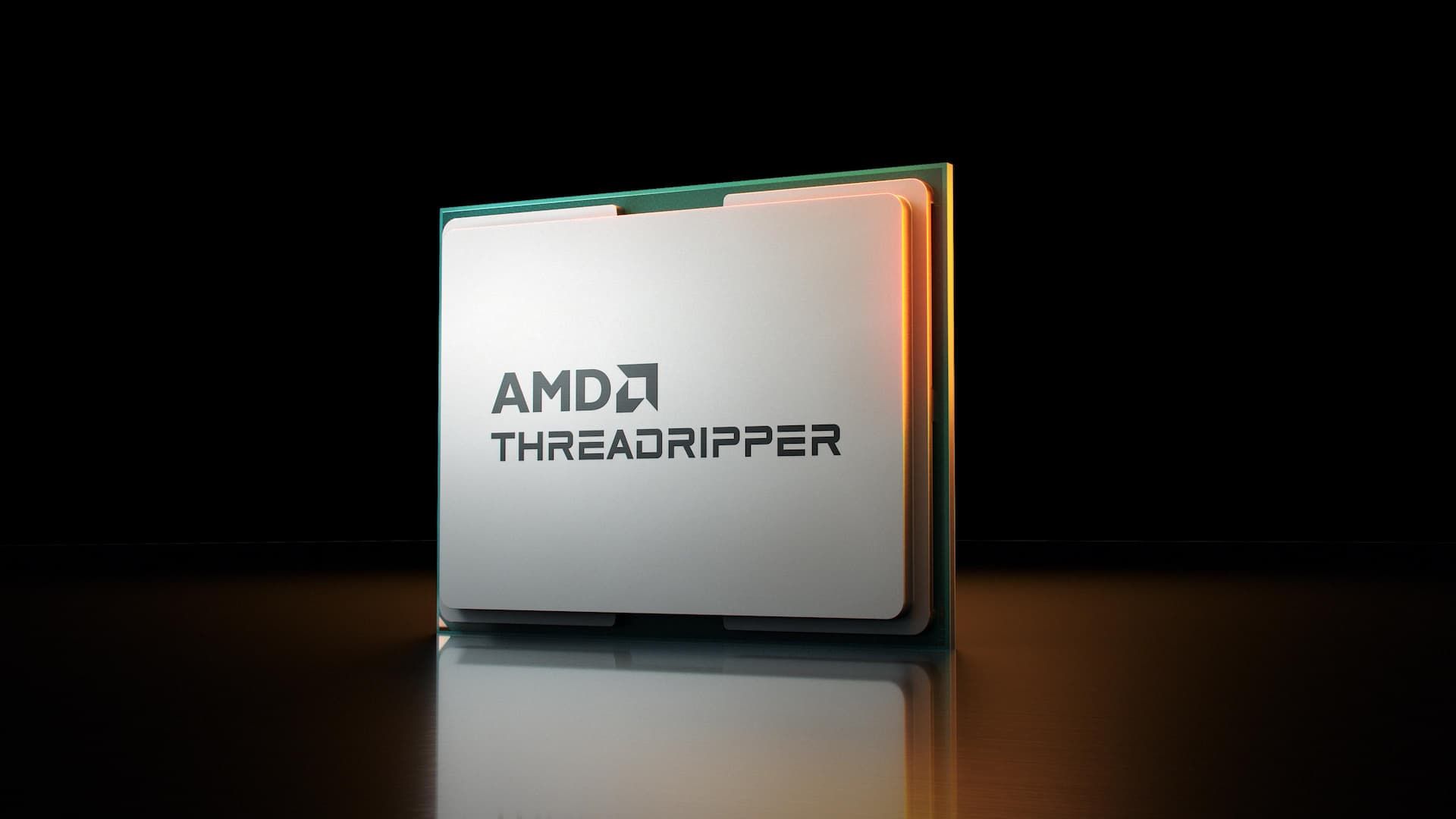

Почему здесь нужен Threadripper PRO

Фотограмметрия сочетает операции с разным характером нагрузки.

Часть хорошо распараллеливается и выигрывает от большого количества ядер. Другим этапам одновременно нужна высокая производительность каждого отдельного ядра.

Поэтому для Performance Pro 750D доступны многоядерные Ryzen Threadripper PRO и Intel Xeon W.

Threadripper PRO особенно интересен для крупных проектов, где одна рабочая станция должна не только обрабатывать фотографии, но и параллельно работать с облаками точек, геометрией и другими тяжёлыми данными.

Максимальная конфигурация платформы позволяет получить до 96 процессорных ядер.

Но для фотограмметрии правило «чем больше ядер, тем быстрее всё работает» не универсально. Конкретное ПО и даже отдельные этапы одного проекта масштабируются по-разному.

Поэтому 96-ядерный процессор нужен далеко не всегда. Иногда рациональнее оставить 32 ядра и вложить бюджет в дополнительную память или более быстрый GPU.

Оперативная память определяет, насколько большой проект можно открыть

Это один из самых важных моментов при подборе станции для фотограмметрии.

Представим проект из нескольких сотен фотографий. Для него 64 ГБ RAM могут оказаться вполне достаточными.

Теперь увеличим количество снимков до нескольких тысяч, поднимем их разрешение и добавим подробную реконструкцию. В памяти приходится держать фотографии, данные о камерах, промежуточные результаты, карты глубины, облако точек и элементы будущей модели. Потребление RAM резко растёт.

Performance Pro 750D позволяет установить до 1 ТБ DDR5 REG ECC. Такой объём нужен не каждому проекту. Но сама возможность перейти со 128 на 256, 512 ГБ или больше принципиально важна, когда рабочая станция используется для аэрофотосъёмки, картографии или цифровизации крупных объектов.

Если оперативной памяти не хватает, приходится делить проект на части или активно использовать файл подкачки. И оба варианта усложняют работу.

У нас уже был проект на 10 000 снимков

Хороший пример — наша рабочая станция для обработки данных аэрофотосъёмки и создания цифровой модели города. Исходный проект включал около 8–10 тысяч фотографий высокого разрешения.

Старая система не могла нормально обработать их одним массивом. Специалистам приходилось разделять территорию на три-четыре участка, считать их отдельно, а затем вручную проверять и объединять результат.

Для проекта мы собрали Performance Pro 750D в такой конфигурации:

• Процессор: Ryzen Threadripper PRO 7975WX с 32 ядрами и 64 потоками
• Видеокарта: GeForce RTX 5090 32 ГБ
• Оперативная память: 512 ГБ DDR5 REG ECC
• Системный накопитель: NVMe SSD 1 ТБ
• Рабочий накопитель: NVMe PCIe 5.0 4 ТБ

В результате проект стало возможно обрабатывать единым массивом. Целевой полный цикл сократился примерно с двух-трёх до одного-двух рабочих дней, а ручной работы на подготовку и объединение частей стало меньше на несколько часов для каждого крупного проекта.

Именно этот сценарий хорошо объясняет, зачем станции для фотограмметрии сотни гигабайт RAM. Они позволяют не просто ускорить один алгоритм, а изменить сам рабочий процесс.

RTX ускоряет тяжёлые этапы

Современное ПО для фотограмметрии активно использует видеокарту. GPU может участвовать в сопоставлении изображений, расчёте карт глубины, реконструкции и других вычислительно тяжёлых операциях.

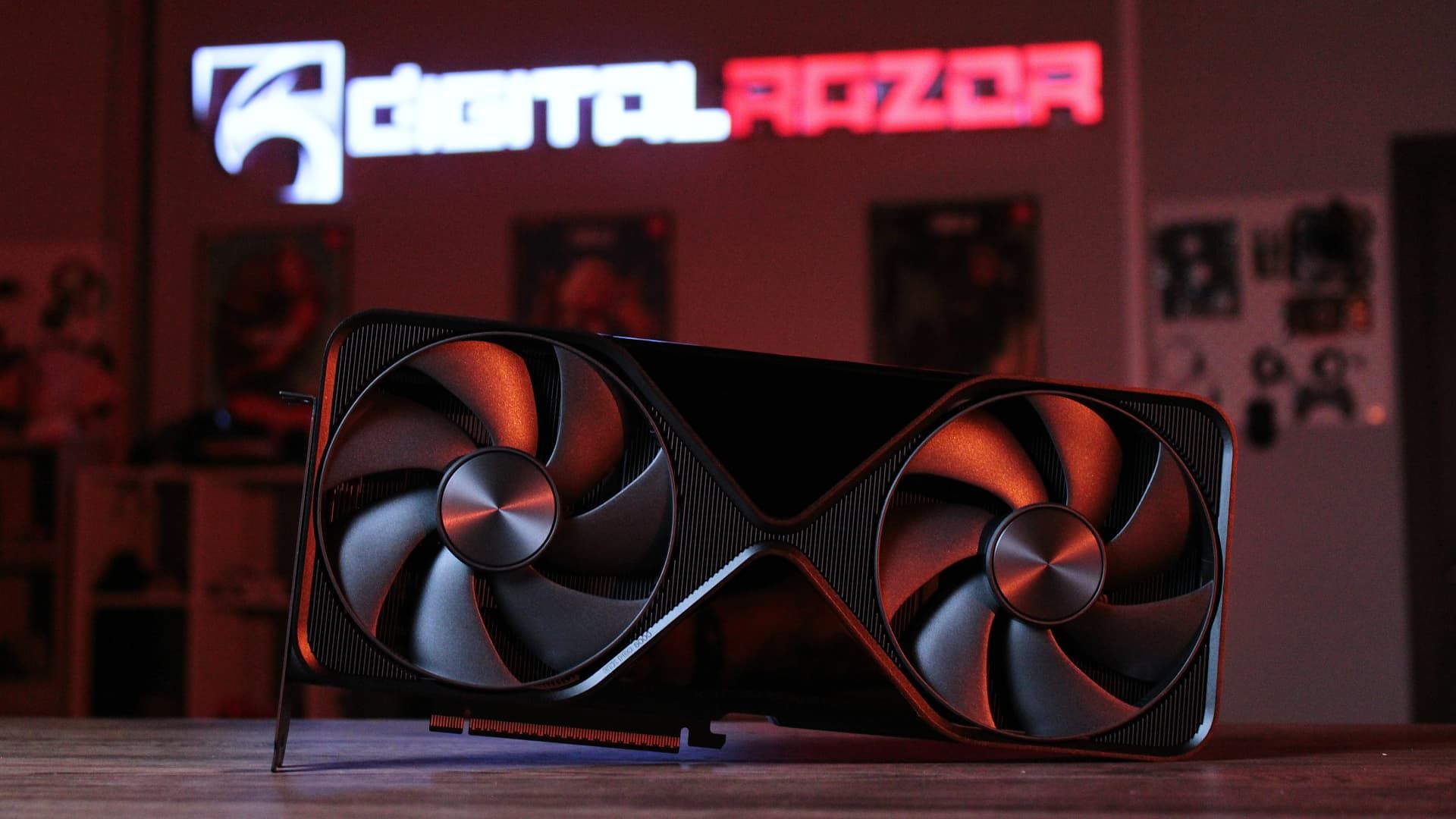

Поэтому в Performance Pro 750D можно устанавливать мощные NVIDIA RTX вплоть до профессиональных решений. Но здесь опять работает принцип баланса.

Для определённого проекта одна RTX 5090 может оказаться рациональнее профессиональной RTX PRO. В другом сценарии могут понадобиться большой объём видеопамяти, профессиональные драйверы или особенности RTX PRO.

То же относится к двум видеокартам. Agisoft Metashape умеет использовать несколько GPU на части операций. Но это не означает двукратного ускорения всего процесса. Некоторые приложения и этапы вообще почти не выигрывают от второго ускорителя.

Поэтому ставить два GPU «потому что можно» — плохой подход. Сначала смотрим на используемое ПО и типовые проекты, затем определяем, что именно станет узким местом.

Накопитель тоже участвует в вычислениях

Фотограмметрия производит много данных ещё до финальной модели.

Есть исходные фотографии, кэш, промежуточные результаты, карты глубины, облака точек, текстуры и экспортированные файлы. Поэтому один небольшой SSD быстро превращается в ограничение.

Для тяжёлой станции полезно разделять роли накопителей. Один NVMe используется для операционной системы и программ. Второй быстрый SSD — для исходников, текущих проектов и промежуточных данных.

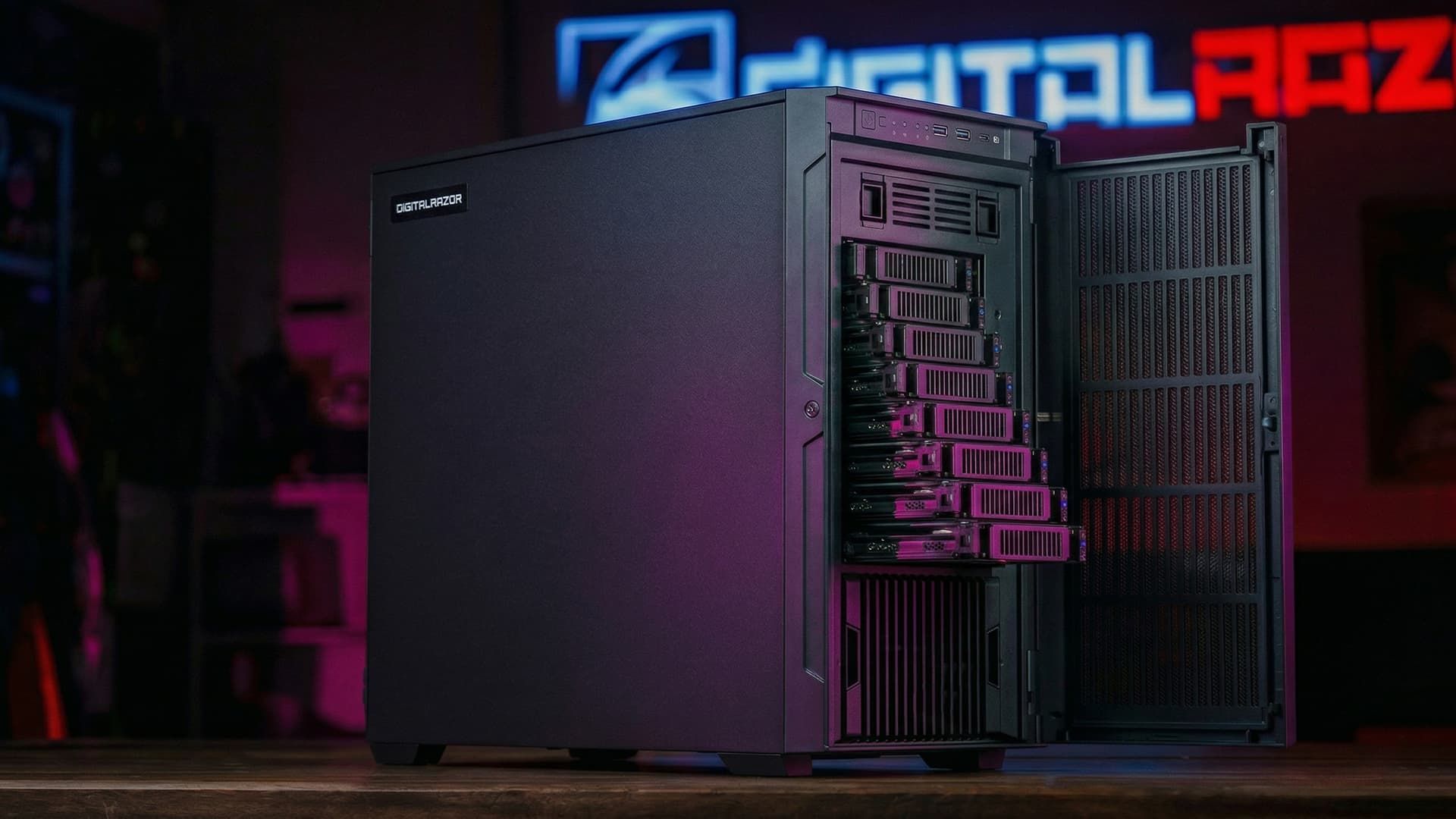

В нашем проекте с 8–10 тысячами фотографий для этой цели использовался отдельный NVMe PCIe 5.0 объёмом 4 ТБ. При этом DigitalRazor Performance Pro 750D поддерживает установку до 8 накопителей общим объёмом 186 ТБ.

Такой подход одновременно даёт рабочее пространство и снижает конкуренцию за накопитель между системой и фотограмметрическим ПО.

От небольшого объекта до целого города

Самое интересное в фотограмметрии — широкий диапазон масштаба.

Один и тот же принцип позволяет оцифровать:

• Небольшой предмет. Деталь, произведение искусства, элемент оборудования или археологический объект;
• Помещение или здание. Интерьер, фасад, архитектурный объект;
• Промышленную площадку. Цех, оборудование или участок предприятия;
• Карьер и местность. С использованием аэрофотосъёмки с беспилотного летательного аппарата, самолёта или вертолёта;
• Городскую территорию. Для картографии, проектирования дорог, инженерных сетей и градостроительства.

Чем выше разрешение снимков и масштаб объекта, тем тяжелее становится исходный набор данных.

Поэтому рабочая станция, которой хватает для модели отдельного изделия, может оказаться совершенно неподходящей для съёмки территории с воздуха.

Для таких задач у нас есть отдельный раздел рабочих станций для фотограмметрии, где конфигурации разделены по масштабу нагрузки.

А где здесь цифровой двойник

Фотограмметрию и цифровой двойник иногда используют как синонимы, хотя это не совсем одно и то же.

Фотограмметрия создаёт точную геометрическую и визуальную основу объекта. Получается трёхмерная модель здания, территории, оборудования или другого реального объекта.

Чтобы превратить её в полноценный цифровой двойник, модель обычно дополняют другими данными.

Например, это могут быть:

• BIM- или GIS-данные: характеристики отдельных элементов и их положение;
• Телеметрия: температура, нагрузка, состояние оборудования;
• История эксплуатации: ремонты, замены и техническое обслуживание;
• Инженерные данные: коммуникации, конструкции и технологические параметры.

То есть Performance Pro 750D может выполнить тяжёлую часть процесса — превратить большой массив фотографий в детальную пространственную модель.

А дальше эту модель уже используют как основу цифрового двойника предприятия, здания или территории.

Для кого подходит Performance Pro 750D

Станция особенно интересна компаниям, которые регулярно работают не с десятками, а с сотнями и тысячами фотографий.

Например:

• Геодезическим компаниям: обработка аэрофотосъёмки, ортофотопланы и модели рельефа;
• Архитекторам и проектировщикам: фиксация существующей застройки и подготовка исходных данных;
• Промышленным предприятиям: цифровизация цехов, оборудования и производственных площадок;
• Строительным компаниям: контроль объектов и сравнение состояния площадки;
• Студиям 3D-графики: создание реалистичных ассетов по реальным объектам;
• Научным организациям: оцифровка местности, памятников и исследуемых объектов.

При небольших проектах Performance Pro 750D может быть избыточна. Сотню фотографий необязательно обрабатывать на Threadripper PRO с 512 ГБ RAM.

Её преимущество проявляется тогда, когда объём данных растёт настолько, что обычная рабочая станция заставляет снижать качество реконструкции, дробить проект или просто ждать слишком долго.

Фотограмметрия любит баланс

Можно купить самый дорогой процессор и упереться в 64 ГБ памяти.

Можно поставить две видеокарты, которые конкретное приложение почти не умеет использовать.

Можно собрать систему с 512 ГБ RAM и хранить многотерабайтный проект на медленном накопителе.

Поэтому Performance Pro 750D интересна не одной конкретной характеристикой, а возможностью собрать платформу вокруг задачи.

Для проекта из нескольких сотен снимков конфигурация будет одной. Для аэрофотосъёмки на 10 тысяч кадров — другой. Для цифровизации крупного предприятия с дальнейшей работой над цифровым двойником — третьей.

Именно поэтому перед подбором такой станции важнее знать не бюджет первым вопросом, а количество снимков, их разрешение, используемое ПО и размер уже существующих проектов.
