Что такое двухранговая память? Single Rank и Dual Rank

Single Rank и Dual Rank обозначают организацию чипов внутри модуля, а не количество планок или каналов памяти. От ранговой структуры зависят нагрузка на контроллер, разгон и возможность чередовать обращения к памяти. Однако двухранговая память не всегда быстрее, а одноранговая — не всегда лучше разгоняется: результат зависит от процессора, материнской платы, числа установленных модулей и их характеристик.

Разберём, что означает ранг оперативной памяти, как отличить 1R от 2R и почему расположение чипов с одной или двух сторон печатной платы ничего не доказывает. Затем сравним производительность и задержки, проверим способы определения рангов и выясним, какую память выбирать для игрового ПК и рабочей станции.

Что такое ранг оперативной памяти

Ранг — группа чипов DRAM, к которой контроллер памяти обращается как к единому набору данных. Когда контроллер памяти считывает данные из активного ранга, DRAM-устройства совместно формируют нужную ширину передачи данных.

Обычный модуль без ECC предоставляет 64 линии данных. Количество микросхем, необходимое для одного ранга, зависит от организации чипов:

• Восемь чипов x8 дают 64 бита: 8 × 8 = 64;
• Четыре чипа x16 также дают 64 бита: 4 × 16 = 64.

Для модулей с системной ECC используются дополнительные биты DRAM. Не путай такую коррекцию ошибок с on-die ECC: она встроена в сами чипы DDR5 и не заменяет ECC-память для процессоров и платформ с поддержкой системной коррекции ошибок.

В глоссарии Kingston обозначения 1R, 2R и 4R расшифрованы как один, два и четыре набора данных шириной 64 бита. Буква R означает Rank, а стоящая перед ней цифра показывает количество рангов.

Ранг не следует путать с банком памяти. Банк — внутренняя область отдельного чипа DRAM. Когда контроллер обращается к банку, он выбирает одинаковый адрес банка в нескольких микросхемах активного ранга. Поэтому один ранг объединяет несколько чипов, каждый из которых содержит собственные банки.

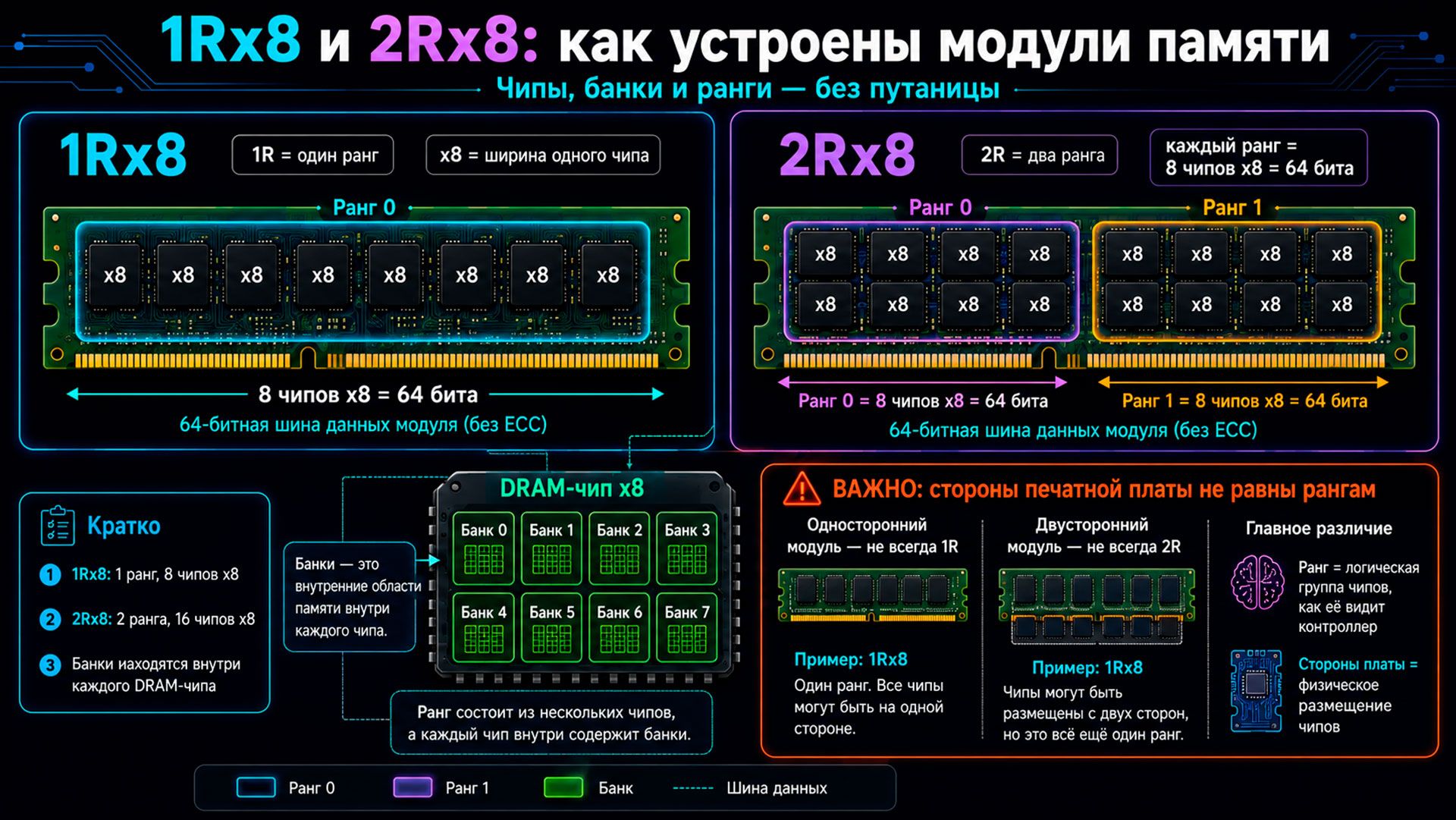

Как ранг связан с чипами и банками на модуле

Маркировка модуля обычно объединяет количество рангов и ширину чипов:

Количество микросхем может отличаться из-за многокристальных корпусов и других вариантов компоновки. Поэтому определять ранговость оперативной памяти только по числу видимых чипов нельзя.

Расположение микросхем с двух сторон печатной платы тоже не означает, что перед нами Dual Rank. Производитель может разместить один ранг на обеих сторонах или собрать модуль нужного объёма из меньшего количества чипов повышенной плотности. Надёжнее проверять маркировку, спецификацию и данные SPD.

Например, модуль DDR5 объёмом 32 ГБ может быть как 1R, так и 2R. Современные чипы DDR5 плотностью 32 Гбит позволяют собрать модуль 32 ГБ в конфигурации 1Rx8: восемь микросхем по 32 Гбит дают один ранг. Поэтому объём модуля сам по себе не позволяет надёжно определить его ранговость.

Single Rank, Dual Rank и Quad Rank — в чём разница

Single Rank, или 1R, содержит один ранг. Одноранговая память создаёт меньшую электрическую нагрузку на контроллер и обычно упрощает работу на высокой частоте. Это особенно важно при разгоне DDR5 или установке нескольких модулей.

Dual Rank, или 2R, содержит два ранга. Контроллер не передаёт данные из обоих одновременно по одному каналу, но может переключаться между ними. Пока один ранг завершает внутреннюю операцию, контроллер способен подготовить обращение к другому. Этот механизм называют чередованием рангов, или rank interleaving. Его влияние на производительность разберём ниже.

Quad Rank, или 4R, объединяет четыре ранга. Такая организация характерна прежде всего для серверной памяти большой ёмкости. В современных клиентских DDR5 UDIMM и SO-DIMM обычно используются конфигурации 1R и 2R.

Подробнее о типах ECC, RDIMM и UDIMM мы рассказывали в руководстве по серверной оперативной памяти.

Ранг не определяет канал памяти. Канал — отдельный интерфейс между встроенным в процессор контроллером и модулями. Два одноранговых модуля могут работать в двухканальном режиме, как и два двухранговых. Установка одного модуля 2R не заменяет две планки в разных каналах.

У DDR5 каждый обычный модуль разделён на два независимо адресуемых 32-битных подканала. Это особенность интерфейса DDR5, а не дополнительный ранг и не замена двухканальному режиму процессора. Обозначения 1R и 2R по-прежнему описывают организацию чипов внутри модуля.

Как определить ранг модуля памяти

Для уже установленного модуля надёжнее прочитать число рангов из SPD через HWiNFO или CPU-Z. Перед покупкой ориентируйся на технический паспорт точного артикула и, если она указана, ревизии модуля. Названия серии или карточки магазина недостаточно: под одним артикулом производитель может использовать разные микросхемы DRAM.

В документации встречаются следующие обозначения:

• 1R, 1Rx8, 1Rx16 — один ранг;
• 2R, 2Rx8, 2Rx16 — два ранга;
• 4R, 4Rx4 — четыре ранга, преимущественно у серверной памяти.

Первая цифра показывает количество рангов, а значение после x — ширину отдельного DRAM-устройства. Например, 2Rx8 означает два ранга, построенных с использованием устройств шириной x8.

Количество видимых микросхем и их расположение на одной или двух сторонах печатной платы не позволяют надёжно определить ранговость. Конструкция зависит от плотности DRAM, компоновки и конкретной ревизии модуля.

Как проверить ранг через SPD

SPD — служебная область памяти на модуле, где хранятся его характеристики. Прочитать эти данные можно через HWiNFO или CPU-Z.

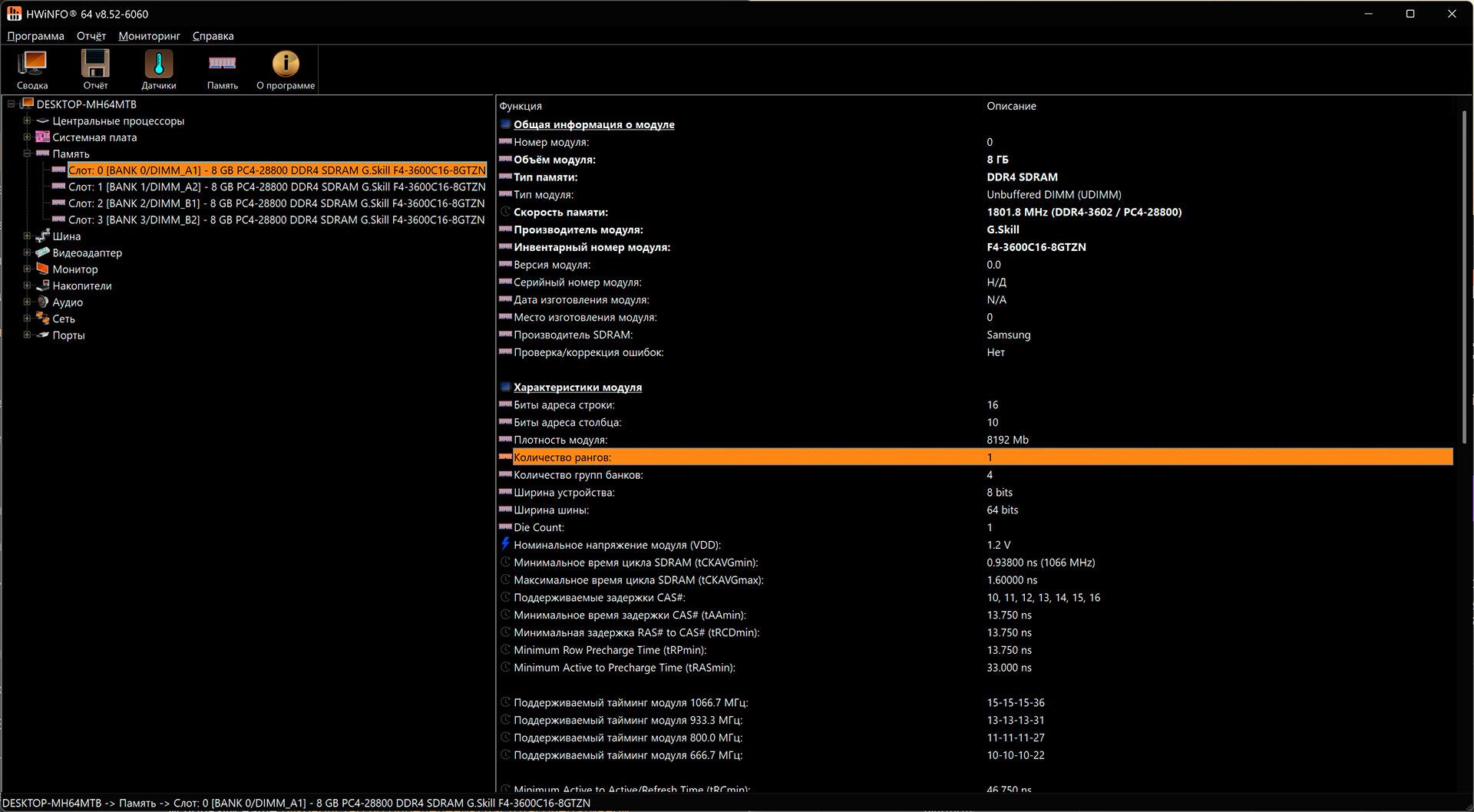

В HWiNFO:

1. Запусти программу в полном режиме.
2. Открой раздел с характеристиками модулей памяти.
3. Выбери нужный DIMM.
4. Найди строку Number Of Ranks.

Значение 1 соответствует Single Rank, 2 — Dual Rank, 4 — Quad Rank.

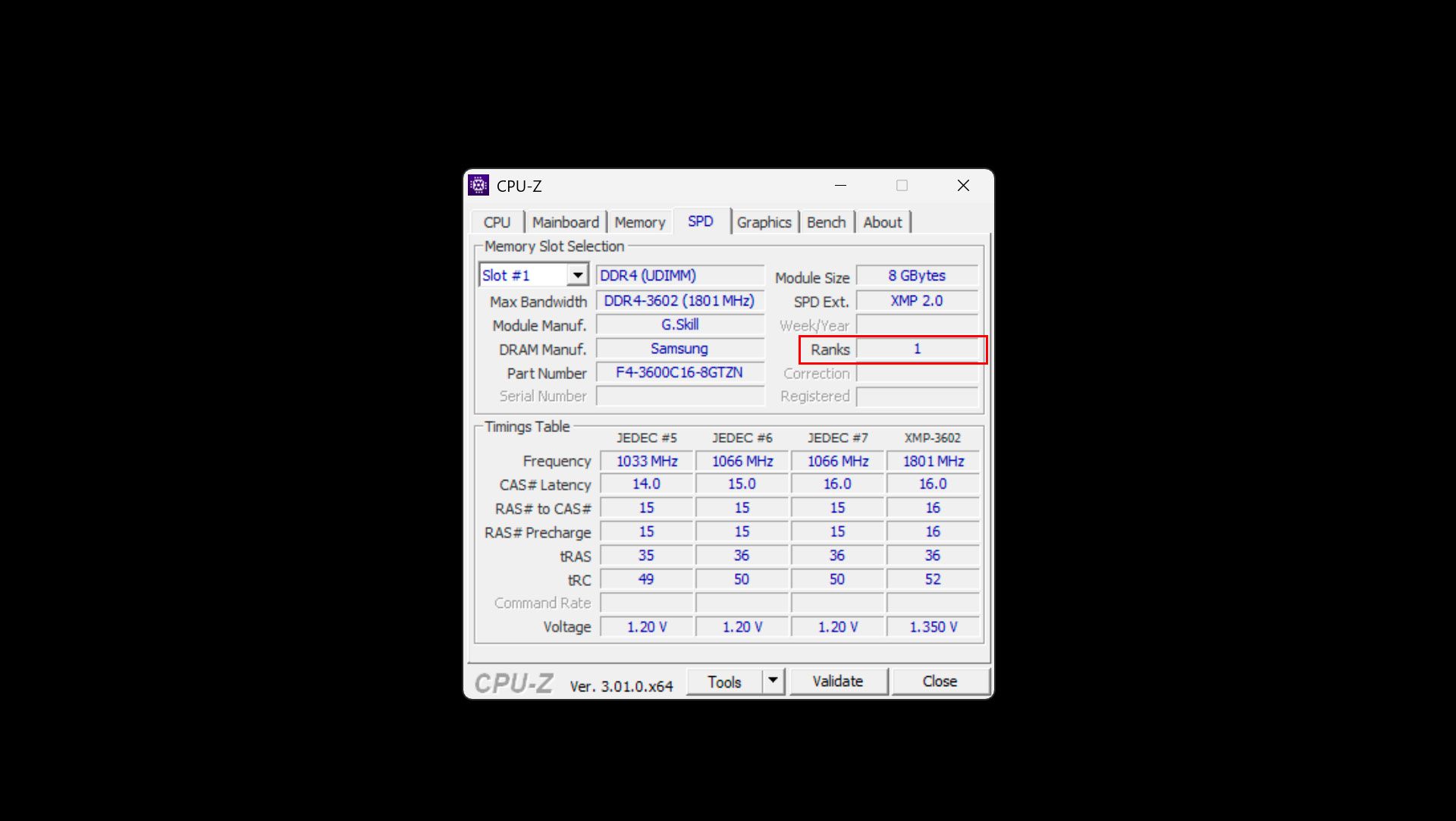

В CPU-Z:

1. Открой вкладку SPD.
2. Выбери занятый слот в списке Memory Slot Selection.
3. Найди поле Ranks.
4. Повтори проверку для остальных модулей.

Single или 1 означает 1R, Dual или 2 — 2R.

Не путай вкладки Memory и SPD< в CPU-Z. Memory показывает параметры всей подсистемы памяти, включая текущую частоту и число каналов. Если нужно проверить именно скорость работы ОЗУ, используй наше руководство по определению частоты оперативной памяти. Надпись Dual Channel не означает, что установлены двухранговые модули.

Если HWiNFO или CPU-Z не показывают число рангов, скопируй полный Part Number и найди технический паспорт на сайте производителя. Отсутствующее поле в программе само по себе ничего не говорит о ранговости.

Thaiphoon Burner тоже умеет читать расширенные данные SPD и полезен при подробном исследовании DDR3 и DDR4. Для обычной проверки 1R или 2R он не нужен: документации производителя, HWiNFO и CPU-Z обычно достаточно.

CPU-Z и HWiNFO пригодятся не только для проверки рангов: возможности этих и других утилит мы разобрали в подборке программ для диагностики ПК>.

Какой способ надёжнее

Если данные расходятся, ориентируйся на технический паспорт точной ревизии и корректно прочитанный SPD.

Производительность: Single Rank vs Dual Rank

Два ранга не удваивают пропускную способность памяти. Они используют общую шину данных и передают информацию по очереди. Преимущество Dual Rank появляется благодаря более эффективной загрузке этой шины.

Теоретическая пропускная способность зависит от скорости памяти, ширины интерфейса и числа каналов. Например, для DDR5-6000 с 64-битным интерфейсом:

6000 млн передач/с × 8 байт = 48 000 МБ/с, или 48 ГБ/с.

В двухканальном режиме предел увеличивается до 96 ГБ/с. Число рангов в этой формуле не участвует, поэтому переход с 1R на 2R сам по себе не превращает DDR5-6000 в память с пропускной способностью 192 ГБ/с.

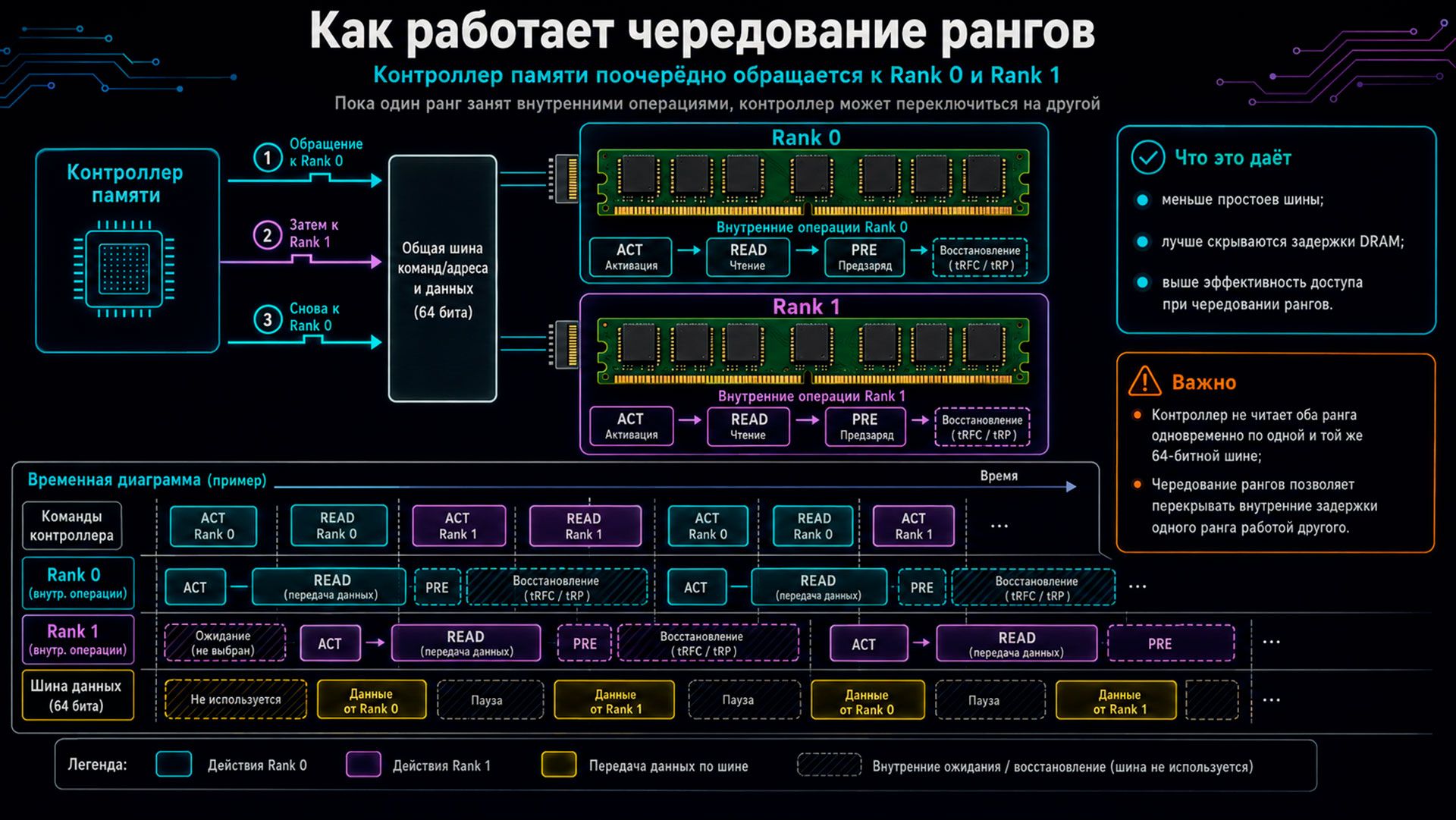

Чередование рангов и пропускная способность

При обращении к DRAM контроллеру приходится открывать строки, читать или записывать данные, закрывать строки и выполнять другие служебные операции. Если доступен один ранг, часть времени шина может простаивать в ожидании.

Двухранговая память позволяет контроллеру чередовать запросы. Пока один ранг завершает внутреннюю операцию, контроллер может подготовить обращение ко второму. Затем ранги по очереди передают данные по общей шине. Этот механизм называют rank interleaving, или чередованием рангов.

Производитель памяти Kingston утверждает, что модули 2R в целом могут показывать более высокую производительность благодаря чередованию рангов. При этом результат зависит от контроллера памяти и характера нагрузки. У 1R есть встречное преимущество — более простая электрическая нагрузка на шину и отсутствие переключений между рангами.

Обычный модуль 2R не передаёт данные из двух рангов одновременно. Такая возможность требует другой архитектуры. Например, Intel отдельно выделяет параллельную работу рангов как особенность серверных модулей MRDIMM с дополнительным мультиплексором.

Поэтому корректнее говорить не об увеличении максимальной пропускной способности, а о повышении её эффективного использования. Выигрыш вероятнее в приложениях, которые регулярно обращаются к большим объёмам данных и не помещаются в кеш процессора.

Латентность и задержки доступа

Ранговость оперативной памяти не определяет CAS Latency. Модули 1R и 2R могут иметь одинаковые значения CL, tRCD, tRP и tRAS.

Задержку CAS в наносекундах можно приблизительно рассчитать по формуле:

CL × 2000 ÷ скорость памяти в MT/s.

Для DDR5-6000 CL30 расчёт выглядит так:

30 × 2000 ÷ 6000 = 10 нс.

Это только задержка между командой чтения и началом выдачи данных из уже открытой строки. Полная латентность подсистемы памяти выше. На неё также влияют контроллер памяти, вторичные тайминги, состояние строки, очереди запросов, режим работы контроллера и архитектура процессора.

Dual Rank может сократить простои за счёт чередования запросов, но переключение между рангами тоже требует времени. Поэтому 2R не гарантирует меньшую задержку в каждом тесте. Результат зависит от прошивки материнской платы, настроек BIOS и алгоритмов контроллера памяти.

Как правильно сравнивать Single Rank и Dual Rank

Сравнение одного модуля с двумя не показывает разницу между Single Rank и Dual Rank. В таком тесте одновременно меняются число каналов, количество модулей и электрическая нагрузка на контроллер.

Так же нельзя напрямую сравнивать комплект 2 × 16 ГБ DDR5-6000 CL30 и комплект 2 × 32 ГБ DDR5-5600 CL40. Помимо рангов отличаются объём, скорость и тайминги. Приписывать весь результат конструкции 1R или 2R некорректно.

Для чистого сравнения на Ryzen 9000 или Core Ultra 200 нужны два комплекта с одинаковыми параметрами:

• Одинаковый объём — например, 2 × 32 ГБ;
• Одинаковое число модулей и активных каналов;
• Одна частота памяти;
• Одинаковые первичные и вторичные тайминги;
• Одинаковое напряжение;
• Одна материнская плата, версия BIOS и режим контроллера памяти.

Даже такой тест не будет лабораторно идеальным: одноранговые модули высокой ёмкости могут использовать более плотные микросхемы DRAM. Например, современный модуль 32 ГБ 1R может быть собран на чипах плотностью 32 Гбит, тогда как версия 2R — на большем количестве 16-гигабитных чипов. Однако это наиболее близкое к реальной покупке сравнение.

Универсального прироста в процентах у Dual Rank нет. В задачах с интенсивным обменом данными 2R способен оказаться быстрее, а в играх с упором в видеокарту результат может остаться в пределах погрешности.

Если объём, частота, тайминги и стабильность одинаковы, Dual Rank можно считать потенциальным преимуществом. Переплачивать только за число рангов не всегда рационально: подходящий объём и стабильная работа профиля EXPO или XMP обычно важнее.

Разгон памяти: как ранги и количество модулей влияют на частоту

При разгоне памяти важно учитывать не только число рангов, но и количество DIMM на каждом канале.

Эти параметры обозначают разные вещи:

• 1R и 2R — количество рангов внутри одного модуля;
• 1 DPC и 2 DPC — количество установленных DIMM на одном канале памяти.

Один ранг обычно создаёт меньшую электрическую нагрузку на контроллер, чем два. Поэтому при прочих равных модулям 1R проще работать на высоких частотах. Это не означает, что любой комплект Single Rank разгонится лучше любого Dual Rank: результат также зависит от DRAM-чипов, материнской платы, BIOS и контроллера памяти внутри процессора.

Ещё сильнее на частоту влияет количество DIMM. В типичной двухканальной системе два модуля означают 1 DPC, а четыре — 2 DPC. При 2 DPC контроллеру приходится обслуживать больше электрических нагрузок на каждом канале, поэтому официально поддерживаемая скорость памяти обычно снижается.

Это видно по спецификациям современных платформ:

1 DPC означает один модуль памяти на канал, 2 DPC — два модуля на канал. Значения в таблице относятся к штатно поддерживаемым скоростям памяти, а не к максимальной частоте разгона через XMP или EXPO.

На Core Ultra 200S влияние рангов особенно заметно при четырёх модулях: Intel указывает DDR5-4800 для 1R и DDR5-4400 для 2R. Разница составляет:

4800 − 4400 = 400 MT/s

Относительно DDR5-4800:

400 ÷ 4800 × 100% ≈ 8,3%

Это ограничение конкретной конфигурации платформы, а не универсальная разница между Single Rank и Dual Rank.

Как влияют EXPO и XMP

AMD EXPO и Intel XMP позволяют загрузить подготовленные производителем памяти значения частоты, таймингов и напряжения. Однако профиль не отменяет ограничений контроллера памяти.

Если комплект рассчитан, например, на DDR5-6400, это не означает, что он обязательно заработает на такой скорости с четырьмя DIMM или двухранговыми модулями. Чем выше нагрузка на контроллер, тем сложнее сохранить стабильность.

Перед покупкой стоит проверить QVL материнской платы. Особое внимание нужно обратить на:

• Точный артикул комплекта;
• Объём одного модуля;
• Заявленную частоту;
• Количество DIMM, с которым комплект тестировался;
• Поддерживаемое поколение процессоров.

Для высокочастотной DDR5 наиболее предсказуема конфигурация из двух модулей, установленных по одному на канал. Четыре планки и модули 2R тоже могут работать на высокой частоте, но запас стабильности обычно меньше.

Что делать, если профиль памяти нестабилен

Сначала проверь версию прошивки платы и при необходимости обнови UEFI-BIOS по инструкции. Затем установи два модуля в слоты, рекомендованные руководством материнской платы. Обычно это второй и четвёртый слоты от процессора, но точную схему определяет производитель.

После включения EXPO или XMP необходимо проверить:

• Проходит ли компьютер несколько холодных запусков;
• Нет ли ошибок в тестах оперативной памяти;
• Не закрываются ли приложения и игры;
• Отсутствуют ли самопроизвольные перезагрузки;
• Сохраняется ли стабильность под длительной нагрузкой.

Если появляются ошибки, сначала отключи XMP или EXPO и проверь систему на стандартных настройках. Если без профиля память работает стабильно, можно снизить целевую скорость на одну ступень или выбрать комплект, проверенный производителем платы. Вручную повышай напряжения только в пределах, разрешённых для процессора, платы и модулей.

Совместимость с процессором и материнской платой

Современные платформы AMD и Intel поддерживают модули Single Rank и Dual Rank. Само число рангов редко становится причиной несовместимости. Важнее тип памяти, объём, количество модулей, устройство микросхем и ограничения контроллера.

Перед покупкой нужно проверить:

• Поколение памяти — DDR4 и DDR5 физически и электрически несовместимы;
• Форм-фактор — настольный UDIMM или ноутбучный SO-DIMM;
• Поддержку ECC, регистровой (RDIMM) и небуферизованной (UDIMM) памяти;
• Максимальный объём одного модуля и всей памяти;
• Допустимое количество модулей на канал;
• Наличие комплекта в QVL материнской платы.

QVL — это список модулей, протестированных производителем платы с определёнными процессорами и конфигурациями. Например, ASUS рекомендует искать память по точному артикулу, объёму, скорости и количеству установленных модулей.

Отсутствие комплекта в QVL не доказывает несовместимость, но означает, что производитель платы не подтверждает его работу на основании опубликованного теста.

Можно ли смешивать Single Rank и Dual Rank

Система может запуститься с модулями разной ранговости, но стабильная работа и заявленная частота не гарантированы. Вместе с числом рангов могут различаться микросхемы DRAM, разводка, вторичные тайминги и требования к напряжению.

Даже одинаковый артикул на наклейке не всегда означает одинаковые микросхемы. Corsair предупреждает, что разные партии памяти могут собираться на чипах разных производителей. Компания тестирует заявленные параметры только для модулей, проданных одним комплектом.

При объединении двух комплектов возможны:

• Отказ при включении EXPO или XMP;
• Автоматическое снижение частоты;
• Более свободные тайминги;
• Ошибки памяти под нагрузкой;
• Проблемы при запуске компьютера.

Производители памяти не рекомендуют смешивать даже комплекты с одинаковыми частотой и CAS Latency, поскольку они не проходили совместную проверку.

Если требуется увеличить объём с 32 до 64 ГБ, надёжнее заменить комплект 2 × 16 ГБ на протестированный набор 2 × 32 ГБ, а не докупать ещё два модуля. Это сохраняет режим 1 DPC и снижает нагрузку на контроллер.

Как проверить совместимость перед покупкой

Используй следующий порядок:

1. Найди точную модель процессора и материнской платы.
2. Открой спецификации платы и проверь тип и максимальный объём памяти.
3. Перейди в QVL для установленного поколения процессоров.
4. Найди полный артикул комплекта, а не только название серии.
5. Проверь частоту, ёмкость модуля и протестированное количество DIMM.
6. Установи актуальную версию BIOS до включения EXPO или XMP.

Для новой сборки оптимален единый комплект из двух модулей. Если нужна двухранговая память, лучше сразу приобрести набор 2R требуемого объёма, чем собирать конфигурацию из отдельных планок разных партий. После выбора комплекта проверь правильную установку оперативной памяти и расположение модулей для двухканального режима.

Когда выбирать Single Rank, а когда Dual Rank

Ранговость не должна быть главным критерием при покупке оперативной памяти. Сначала выбери нужный объём, проверь совместимость с процессором и материнской платой, а затем сравнивай частоту, тайминги и количество рангов.

Single Rank стоит выбирать прежде всего для высокочастотной памяти и разгона. Наиболее удобный вариант — комплект из двух модулей 1R, по одному на каждый канал. Меньшая нагрузка на контроллер обычно оставляет больше запаса по частоте и таймингам.

Dual Rank имеет смысл рассматривать, когда два комплекта сопоставимы по объёму, частоте и задержкам. Чередование рангов позволяет контроллеру эффективнее планировать обращения к памяти, поэтому 2R в некоторых задачах оказывается быстрее. Универсального процента прироста нет: эффект зависит от процессора и нагрузки.

Для игрового компьютера покупать память только ради маркировки 1R или 2R не стоит. Сначала обеспечь достаточный объём, двухканальный режим и стабильную работу XMP или EXPO. Если остальные характеристики равны, 1R предпочтительнее для разгона, а 2R можно считать небольшим потенциальным преимуществом производительности.

[ Игровые ПК серии Core ]

Средние показатели FPS в играх

Full HD 103

2K 75

4K 45

Core X1

i5-12400F · RTX 5050 8ГБ · 16ГБ DDR4 · 1 ТБ

113 400 ₽

8 505 ₽ / мес Примерный ежемесячный платёж. Итоговая сумма рассчитывается индивидуально.

Подробнее

Средние показатели FPS в играх

Full HD 125

2K 91

4K 54

Core X3

R5 7500F · RTX 5060 8ГБ · 16ГБ DDR5 · 1 ТБ

137 900 ₽

10 343 ₽ / мес Примерный ежемесячный платёж. Итоговая сумма рассчитывается индивидуально.

Подробнее

Средние показатели FPS в играх

Full HD 152

2K 114

4K 73

Core X7

R5 7500F · RTX 5060 Ti 16ГБ · 16ГБ DDR5 · 1 ТБ

171 900 ₽

12 893 ₽ / мес Примерный ежемесячный платёж. Итоговая сумма рассчитывается индивидуально.

Подробнее

FAQ

Итог

Single Rank и Dual Rank описывают количество групп микросхем DRAM, которые контроллер независимо выбирает внутри одного модуля памяти. Ранговость не связана с расположением чипов на одной или двух сторонах планки и не заменяет двухканальный режим.

Память 1R обычно меньше нагружает контроллер, поэтому лучше подходит для высоких частот и ручного разгона. Модули 2R могут эффективнее использовать шину благодаря чередованию рангов, но не удваивают её теоретическую пропускную способность. Преимущество зависит от платформы и нагрузки.

При выборе памяти соблюдай следующий порядок:

1. Определи необходимый объём.
2. Выбери единый комплект из двух модулей.
3. Проверь точный артикул в QVL материнской платы.
4. Сопоставь частоту и объём с возможностями контроллера.
5. Только после этого учитывай ранговость.

Для большинства игровых компьютеров важнее достаточный объём, двухканальный режим и стабильная работа EXPO или XMP. Если остальные параметры равны, 1R предпочтительнее для разгона, а 2R — для возможного прироста производительности без повышения частоты.

Если не хочется самостоятельно разбираться в рангах, QVL, профилях XMP/EXPO и совместимости модулей, можно выбрать готовый ПК в каталоге DigitalRazor. Мы подбираем память под конкретную платформу и проверяем её.

А если нужна помощь с выбором объёма, частоты и конфигурации ОЗУ, напиши специалистам DigitalRazor. Мы поможем подобрать компьютер под игры, работу или профессиональные задачи без лишней переплаты за характеристики, которые не дадут заметной пользы.
